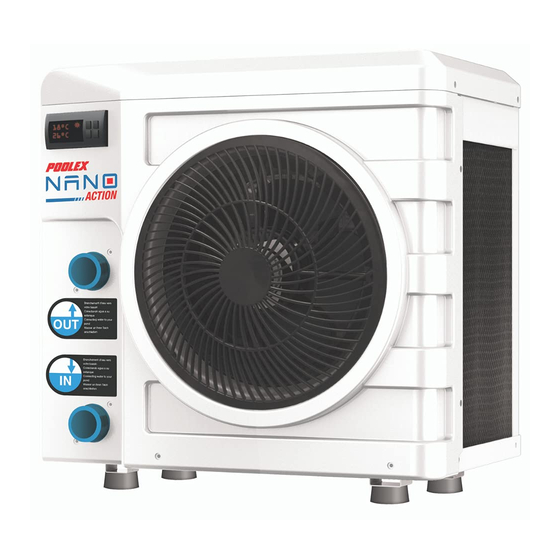

Inhaltszusammenfassung für poolstar Poolex Nano Action
- Seite 1 NANO ACTION Installations und Gebrauchsanleitung www.Landi.fr...
- Seite 2 BITTE AUFMERKSAM LESEN Diese Wärmepumpe enthält ein brennbares Kältemittel R32. Eingriffe in den Kältemittelkreislauf sind ohne gültige Genehmigung verboten. Vor Arbeiten am Kältemittelkreislauf sind folgende Vorsichtsmaßnahmen für sicheres Arbeiten erforderlich. 1. Arbeitsablauf Die Arbeiten müssen nach einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins von brennbaren Gasen oder Dämpfen während der Ausführung der Arbeiten zu minimieren.
-
Seite 3: Danksagung
Danksagung Sehr geehrter Kunde, Vielen Dank für Ihren Kauf und das damit verbundene Vertrauen in unsere Produkte. Unsere Produkte sind das Ergebnis einer jahrelangen Forschungsarbeit auf dem Gebiet der Konstruktion und Fertigung von Schwimmbecken-Wärmepumpen. Wir haben den Anspruch, Ihnen ein qualitativ hochwertiges Produkt mit hervorragenden Leistungseigenschaften zu liefern. Die vorliegende Anleitung wurde mit größter Sorgfalt erstellt und soll Ihnen dabei helfen, die Vorzüge Ihrer Poolex-Wärmepumpe bestmöglich zu nutzen. - Seite 4 BITTE AUFMERKSAM LESEN Die vorliegenden Installationsanweisungen sind ein integraler Bestandteil des Produkts. Sie müssen dem Installateur ausgehändigt und vom Nutzer aufbewahrt werden. Falls Sie die Anleitung verlieren sollten, verweisen wir auf die Website: www.poolex.de Alle in der vorliegenden Anleitung enthaltenen Anweisungen und Empfehlungen müssen sorgfältig gelesen und zur Kenntnis genommen werden, da sie wichtige Informationen zur sicheren Hand- habung und Bedienung der Wärmepumpe beinhalten.
-
Seite 5: Inhaltsverzeichnis
Inhalt 1. Allgemeines ..........................4 Allgemeine Lieferbedingungen ................... 4 Sicherheitshinweise ......................4 Wasseraufbereitung ......................5 2. Beschreibung ..........................6 Lieferumfang ........................6 Allgemeine Merkmale ......................6 Technische Daten ......................7 Abmessungen ........................8 Explosionsdarstellung ......................9 3. Installation ..........................10 Aufstellort .........................10 Installationsschema ......................11 Hydraulikanschluss ......................11 Elektroanschluss ......................11 4. -
Seite 6: Allgemeines
1. Allgemeines Allgemeine Lieferbedingungen Der Versand der Ware erfolgt frachtfrei und einschließlich Verpackung auf Risiko und Gefahr des Empfängers. Der Empfänger muss eine Sichtprüfung durchführen, um eventuell an der Wärmepumpe entstandene Transportschäden (Kühlsystem, Abdeckplatten, Schaltkasten, Montagerahmen) zu identifizieren. Etwaige Transportschäden sind auf dem Lieferschein des Spediteurs schriftlich zu vermerken. -
Seite 7: Reinigung
1. Allgemeines Verwendung Während der Ventilator in Betrieb ist, darf er keinesfalls berührt werden, da es andernfalls zu schwere Verletzungen kommen kann. Sorgen Sie dafür, dass die Wärmepumpe für Kinder unzugänglich ist, um schwere Verletzungen durch die Rotoren des Wärmetauschers zu vermeiden. Starten Sie das Gerät niemals, wenn sich kein Wasser im Schwimmbecken befindet oder wenn die Umwälzpumpe nicht läuft. -
Seite 8: Beschreibung
2. Beschreibung Lieferumfang Wärmepumpe Poolex Nano Action Hydraulische Anschlüsse für Wasserzu- und -ablauf Durchmesser 32 / 38mm Installations- und Gebrauchsanleitung 4 Vibrationsdämpfer Allgemeine Merkmale Merkmale der Poolex-Wärmepumpe: Zertifizierung gemäß CE- und RoHS-Richtlinie. Hohe Energieeffizienz mit bis zu 80 % weniger Verbrauch im Vergleich zu einem konventionellen Beheizungssystem. -
Seite 9: Technische Daten
2. Beschreibung Technische Daten 3 kW 4 kW 5 kW Heizleistung (W) 3 010 4 200 5 010 Luft 26°C Wasser Leistungsaufnahme (W) 26°C COP (Leistungszahl) 5,61 5,50 5,50 Heizleistung (W) 2 200 3 100 4 030 Luft 15°C Wasser Leistungsaufnahme (W) 26°C COP (Leistungszahl) -
Seite 10: Abmessungen
2. Beschreibung Abmessungen 比例 1.000 Abmessungen in mm Nano Action 3 kW / 4 kW / 5 kW 10 | DE... -
Seite 11: Explosionsdarstellung
2. Beschreibung Explosionsdarstellung Ventilator-Schutzgitter Elektroschaltkasten Frontplatte Verdampfer Bedienfeld Kompressor Schalttafel Montagerahmen Wärmetauscher Ventilator-Rahmenkonstruktion Durchflusssensor Ventilator-Motor Strömungsschalter Ventilator-Rotor Abdeckplatte links Gestell Deckplatte DE | 11... -
Seite 12: Installation
3. Installation Die Wärmepumpe ist sehr einfach zu installieren, nur Wasser und Strom müssen während der Installation angeschlossen werden. Aufstellort Die Wärmepumpe sollte mindestens 2,5 Meter vom Schwimmbecken entfernt sein. Schwimmbecken >2.5m 比例 1.000 Halten Sie bei der Wahl des Aufstellorts Ihrer Wärmepumpe bitte die folgenden Richtlinien ein. -
Seite 13: Installationsschema
3. Installation Installationsschema ZUM SCHWIMMBECKEN Automatisches Aufbereitungssystem SCHWIMMBECKEN Filtrierung + Pumpe VOM SCHWIMMBECKEN 比例 1.000 Der der Wärmepumpe vorgeschaltete Filter muss regelmäßig gereinigt werden, damit das zirkulierende Wasser sauber ist und etwaige Funktionsprobleme aufgrund einer Verschmutzung oder Verstopfung des Filters vermieden werden. Hydraulikanschluss Schritt 1 Schritt 2... -
Seite 14: Verwendung
4. Verwendung Bedienfeld Power LED An / aus Schalter LED auftauen Selektieren 14 | DE... -
Seite 15: Heizbetrieb
4. Verwendung Heizbetrieb WICHTIGER HINWEIS: Stellen Sie eingangs sicher, dass die Filterpumpe korrekt funktioniert. Schritt 1 : Drücken Sie , um die Pumpe einzuschalten. Schritt 2 : Wählen Sie mithilfe der Pfeile die gewünschte Temperatur aus. BEISPIEL: Wenn die aktuelle Temperatur 15°C beträgt, ist der Standardwert 27°C und die gewünschte Temperatur ist 30°C. -
Seite 16: Statuswerte Und Erweiterte Einstellungen
4. Verwendung Statuswerte und erweiterte Einstellungen WICHTIGER HINWEIS: Dieser Vorgang dient dazu, künftige Wartungs- und Reparaturarbeiten zu erleichtern. Die Standardeinstellungen sollten nur von erfahrenem Fachpersonal geändert werden. Die Systemparameter können über die Fernbedienung überprüft und eingestellt werden. Befol- gen Sie hierzu die nachfolgenden Schritte. Schritt 1 : Drücken Sie so oft, bis sich das Gerät im Modus zur Bestätigung der Einstellungen befindet. - Seite 17 4. Verwendung Parametertabelle Einstell- Anmerkun- Werksein- Beschreibung bereich stellung Wasservorlauftemperatur -19~99°C Ist-Werte Wasserrücklauftemperatur -19~99°C Ist-Werte Umgebungstemperatur der Luft -19~99°C Ist-Werte Standardtemperatur 15~40°C 27°C Einstellbar Auto-Aktivierungszeit des Abtauvorgangs 10~80 min 40 min Einstellbar Maximale Dauer des Abtauvorgangs 10~40 min 30 min Einstellbar Einstellung der Temperaturabweichung für den Neustart 1~10°C...
-
Seite 18: Betrieb
5. Betrieb Betrieb Betriebsbedingungen Damit die Wärmepumpe normal funktioniert, muss die Umgebungstemperatur der Luft zwischen 8°C und 43 °C liegen. Empfehlungen für das Vorgehen vor dem Einschalten Gehen Sie folgendermaßen vor, bevor Sie die Wärmepumpe in Betrieb nehmen: Überprüfen Sie, ob das Gerät standsicher ist. Kontrollieren Sie die ordnungsgemäße Funktion Ihrer Elektroinstallation. -
Seite 19: Wartung Und Pflege
6. Wartung und Pflege Wartung, Pflege und Einwinterung WICHTIGER HINWEIS: Vor Beginn von Wartungsarbeiten am Gerät müssen Sie das Gerät unbedingt von der Stromversorgung trennen. Reinigung Das Gehäuse der Wärmepumpe muss mit einem feuchten Tuch gereinigt werden. Tenside und andere Haushaltsreiniger können die Gehäuseoberfläche beschädigen und ihre Eigenschaften beeinträchtigen. -
Seite 20: Reparaturen
7. Dépannage WICHTIGER HINWEIS: Unter normalen Bedingungen kann eine geeignete Wärmepumpe das Wasser in einem Schwimmbecken um 1 bis 2 °C pro Tag erwärmen. Es ist daher durchaus normal, wenn Sie keinen Temperaturunterschied im System spüren können, während die Wärmepumpe arbeitet. Um Wärmeverlust zu vermeiden, muss ein beheiztes Schwimmbecken abgedeckt werden. -
Seite 21: Recycling
8. Recycling Recyceln der Wärmepumpe Ihre Wärmepumpe hat das Ende ihres Produktlebenszyklus erreicht. Sie möchten sie nun abgeben oder ersetzen. Bitte entsorgen Sie sie nicht über den Hausmüll. Die Wärmepumpe muss getrennt entsorgt werden, um der Wiederverwendung, dem Recycling oder einer Nachrüstung zugeführt werden zu können. Sie enthält potenziell umweltschädliche Substanzen, die durch das Recycling eliminiert oder neutralisiert werden. -
Seite 22: Garantie
A. Anhänge Schaltpläne... - Seite 23 TEC H NI C AL AS S I S TA NC E TEC HNI S C H E H I L FE TEC HNI S C H E AS S I S TE NTI E www.poolex.fr www.Poolstar.fr 11.2020...
