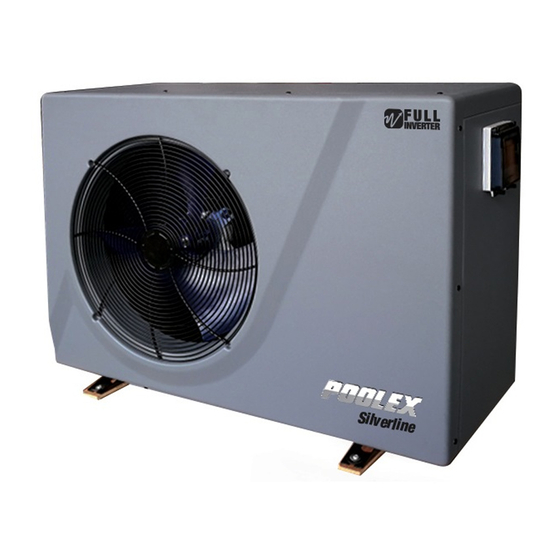

poolstar POOLEX SILVERLINE FI Serie Installations- Und Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für poolstar POOLEX SILVERLINE FI Serie
Inhaltszusammenfassung für poolstar POOLEX SILVERLINE FI Serie
- Seite 1 SILVERLINE FI Installations- und Benutzerhandbuch für Ihre Wärmepumpe www.poolstar.fr...
- Seite 2 Warnungen Diese Wärmepumpe enthält ein brennbares Kältemittel R32. Eingriffe in den Kältemittelkreislauf sind ohne gültige Genehmigung verboten. Vor Arbeiten am Kältemittelkreislauf sind folgende Vorsichtsmaßnahmen für sicheres Arbeiten erforderlich. 1. Arbeitsablauf Die Arbeiten müssen nach einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins von brennbaren Gasen oder Dämpfen während der Ausführung der Arbeiten zu minimieren.
-
Seite 3: Danksagung
Danksagung Sehr geehrter Kunde, vielen Dank für Ihren Kauf und das damit verbundene Vertrauen in unsere Produkte. Unsere Produkte sind das Ergebnis einer jahrelangen Forschungsarbeit auf dem Gebiet der Konstruktion und Fertigung von Schwimmbecken-Wärmepumpen. Wir haben den Anspruch, Ihnen ein qualitativ hochwertiges Produkt mit hervorragenden Leistungseigen- schaften zu liefern. - Seite 4 BITTE AUFMERKSAM LESEN. Die vorliegenden Installationsanweisungen sind ein integraler Bestandteil des Produkts. Sie müssen dem Installateur ausgehändigt und vom Nutzer aufbewahrt werden. Falls Sie die Anleitung verlieren sollten, verweisen wir auf die Website: www.poolex.fr Alle in der vorliegenden Anleitung enthaltenen Anweisungen und Empfehlungen müssen sorgfältig gelesen und zur Kenntnis genommen werden, da sie wichtige Informationen zur sicheren Handhabung und Bedienung der Wärmepumpe beinhalten.
-
Seite 5: Inhaltsverzeichnis
Zusammenfassung 1. Allgemeines ....................................6 Allgemeine Lieferbedingungen ..............................6 Sicherheitshinweise ................................... 6 Wasseraufbereitung ................................... 7 2. Beschreibung ....................................8 Inhalt des Pakets ..................................8 Allgemeine Merkmale ................................8 Technische Merkmale ................................9 Abmessungen des Geräts ............................... 10 Explosionszeichnung ................................11 3. Installation ....................................12 Voraussetzungen .................................. -
Seite 6: Allgemeines
1. Allgemeines Allgemeine Lieferbedingungen Der Versand der Ware erfolgt frachtfrei und einschließlich Verpackung auf Risiko und Gefahr des Empfängers. Der Empfänger muss eine Sichtprüfung durchführen, um eventuell an der Wärmepumpe entstandene Transportschäden (Kühlsystem, Abdeckplatten, Schaltkasten, Montagerahmen) zu identifizieren. Etwaige Transportschäden sind auf dem Lieferschein des Spediteurs schriftlich zu vermerken. Eine entsprechende Bestätigung muss innerhalb von 48 Stunden per Einschreiben an den Spediteur gesendet werden. -
Seite 7: Reinigung
1. Allgemeines Verwendung Während der Ventilator in Betrieb ist, darf er keinesfalls berührt werden, da es andernfalls zu schweren Verletzungen kommen kann. Sorgen Sie dafür, dass die Wärmepumpe für Kinder unzugänglich ist, um schwere Verletzungen durch die Rotoren des Wärmetauschers zu vermeiden. Starten Sie das Gerät niemals, wenn sich kein Wasser im Schwimmbecken befindet oder wenn die Umwälzpumpe nicht läuft. -
Seite 8: Beschreibung
2. Beschreibung Lieferumfang Wärmepumpe Poolex Silverline Fi 2 hydraulische Anschlüsse für Wasserzu- und -ablauf (Durchmesser 50 mm) Verlängerungskabel für das Bedientableau der Fernbedienung Installations- und Gebrauchsanleitung Kondensatablauf-Set Schutzhülle für den Winter 4 Vibrationsdämpfer (Befestigungselemente nicht enthalten) Allgemeine Merkmale Merkmale der Poolex-Wärmepumpe: Zertifizierung gemäß... -
Seite 9: Technische Daten
2. Beschreibung 2.3 Technische Daten Poolex Silverline FI Conditions de test Heizleistung (kW) 6.8~1.94 9.2~2.23 11.3~2.28 14.5~2.25 19.2~2.59 Heizleistung im lautlosen Modus (kW) 3.31~1.54 4.75~2.23 5.77~2.08 7.31~2.25 10.47~2.59 Luft 26°C Wasser Leistungsaufnahme (kW) 1.05~0.15 1.46~0.16 1.86~0.13 2.43~0.14 3.14~0.16 26°C Leistungsaufnahme im lautlosen Modus (kW) 0.36~0.12 0.47~0.16 0.61~0.13... -
Seite 10: Abmessungen Des Geräts
2. Beschreibung 2.4 Abmessungen Abmessungen in mm Silverline FI 70 / 90 / 120 1143 1107... -
Seite 11: Explosionsdarstellung
2. Beschreibung 2.5 Explosionsdarstellung 1. Oberes Feld 12. Kompressor 2. Elektrischer Steuerkasten 13. Frontfeld 3. Hinteres Feld 14. Gebläserad 4. Druckmesser 15. Gebläsemotor 5. Durchflusssensor 16. Gebläsehalterung 6. Wärmetauscher 17. Elektrische Klemmleiste 7. Rechtes Feld 18. Zentrale Halterung 8. Gasleitung 19. -
Seite 12: Installation
3. Installation 3. Installation WICHTIGER HINWEIS: Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Der folgende Abschnitt ist nur für Informationszwecke gedacht und muss überprüft und ggf. an die Gegebenheiten vor Ort angepasst werden. Voraussetzungen Notwendige Hilfsmittel für die Installation Ihrer Wärmepumpe: Ein für den Leistungsbedarf des Geräts geeignetes Stromzuführungskabel Bypass- Set und PVC-Rohre für die Installation sowie Lösungsmittel, PVC-Klebstoff und Schleifpapier Einen Satz von 4 Dübeln und Spreizschrauben zur Befestigung des Geräts am Auflager... -
Seite 13: Installationsschema
3. Installation 3.3 Installationsschema Wärmepumpe Automatisches Aufbereitungssystem Vierwegeventil (Salzwasser-Chlorinator, Dosierpumpe) Ventil 1 Ventil 5 Ventil 3 Ventil 2 Wasserauslass Wassereinlass Erhöhungs bolzen Ventil 4 Ablauf Kondens Umwälzpumpe Filtrierung stopfen atablauf VOM SCHWIMMBECKEN ZUM SCHWIMMBECKEN Ventile 1, 2 und 3: Bypass-Ventile Ventile 4 und 5: Regelventile (Empfohlen, um Nachjustierungen in unmittelbarer Nähe des Geräts zu vereinfachen) Legende... -
Seite 14: Hydraulikanschluss
3. Installation WICHTIGER HINWEIS: Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Der folgende Abschnitt ist nur für Informationszwecke gedacht und muss überprüft und ggf. an die Gegebenheiten vor Ort angepasst werden. Hydraulikanschluss Bypass-Set Die Wärmepumpe muss über eine Bypass-Baugruppe an das Schwimmbecken angeschlossen werden. -
Seite 15: Bypass-Installationsschema Für Eine Wärmepumpe
3. Installation Bypass-Installationsschema für eine Wärmepumpe ZUM SCHWIMMBECKEN Automatisches Aufbereitungssystem SCHWIMMBECKEN Filtrierung + Pumpe VOM SCHWIMMBECKEN Legende Ventil halb geöffnet Ventil geöffnet Bypass-Installationsschema für mehr als eine Wärmepumpe ZUM SCHWIMMBECKEN Automatisches Aufbereitungssystem SCHWIMMBECKEN Filtrierung + Pumpe VOM SCHWIMMBECKEN Legende Ventil halb geöffnet Ventil geöffnet Der der Wärmepumpe vorgeschaltete Filter muss regelmäßig gereinigt werden, damit das zirkulierende Wasser sauber ist und etwaige Funktionsprobleme aufgrund einer... -
Seite 16: Elektroinstallation
3. Installation WICHTIGER HINWEIS: Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Der folgende Abschnitt ist nur für Informationszwecke gedacht und muss überprüft und ggf. an die Gegebenheiten vor Ort angepasst werden. Elektroinstallation Um einen sicheren Betrieb und die fortwährende Integrität der Elektrik zu gewährleisten, muss das Gerät gemäß... -
Seite 17: Elektroanschluss
3. Installation Elektroanschluss WICHTIGER HINWEIS: Bevor Arbeiten vorgenommen werden, MUSS die Wärmepumpe von der Stromversorgung getrennt werden. Befolgen Sie bitte die nachstehenden Anweisungen zur Herstellung der elektrischen Anschlüsse für die Wärmepumpe. Schritt 1: Entfernen Sie die seitliche Abdeckung des Schaltkastens mit einem Schraubendreher, um die Anschlussklemmen freizulegen. -
Seite 18: Verwendung
4. Verwendung Verkabelter Steuerkasten ROOM VALUE TEMP AUTO Anzeigen des Steuerkastens Vergewissern Sie sich vor dem Start, dass die Filterpumpe funktioniert und das Wasser durch die Wärmepumpe zirkuliert. Bevor Sie Ihre Solltemperatur einstellen, machen Sie sich mit den verschiedenen Symbolen auf der Fernbedienung vertraut: Kühlmodus Drehzahl des Kompressors... -
Seite 19: Wahl Der Betriebsarten
4. Verwendung ROOM VALUE TEMP AUTO Wahl der Betriebsarten Drücken Sie auf , um die Betriebsart zu ändern. Die verschiedenen Modi erscheinen in der folgenden Reihenfolge: Heizmodus Vollwechselrichter Kühlmodus Vollwechselrichter Heizmodus Verstärkung Kühlmodus Verstärkung Heizmodus Eco Silence Kühlmodus Eco Silence Automatikmodus ROOM VALUE... -
Seite 20: Einstellung Der Zeitschaltuhr
4. Verwendung ROOM VALUE TEMP ROOM VALUE ROOM VALUE ROOM VALUE TEMP AUTO TEMP TEMP 4.6 Einstellung der Zeitschaltuhr ROOM VALUE ROOM VALUE ROOM VALUE TEMP AUTO AUTO TEMP AUTO TEMP Schritt 1: Drücken Sie fünf Sekunden lang auf , um in den Zeitschaltuhrmodus zu gelangen. AUTO AUTO AUTO... -
Seite 21: Ein-/Aus-Programmierung
4. Verwendung Ein-/Aus-Programmierung Gut zu wissen ROOM VALUE TEMP Diese Funktion ermöglicht es Ihnen, die Ein- und Ausschaltzeit zu programmieren. Sie können bis zu drei verschie- ROOM VALUE ROOM VALUE ROOM VALUE TEMP TEMP TEMP dene Ein- und Ausschaltzeiten programmieren. Die Einstellung geschieht wie folgt: AUTO AUTO AUTO... -
Seite 22: Statuswert
4. Verwendung Statuswert Gut zu wissen ACHTUNG: Dieser Vorgang soll die Wartung und zukünftige Reparaturen erleichtern. Nur ein erfahrener Fachmann ist dazu berechtigt, die Standardparameter ändern. ACHTUNG: Jede Änderung der gespeicherten Parameter führt automatisch zur Aufhebung der ROOM VALUE Garantie. TEMP ROOM VALUE... - Seite 23 4. Verwendung Elektrischer Zweitvorwärmer Ein / Aus Starttemperatur des elektrischen Vorwärmers 2~15 °C 5 °C Einstellbar Temperaturdifferenz zwischen Wassereintritt und Wasseraustritt 2~60 °C 10 °C Einstellbar Temperaturstart der Bodenplattenheizung -9 ~ 10 °C 0 °C Einstellbar Maximale Gebläsedrehzahl Einstellbar Durchschnittliche Gebläsedrehzahl 300~1500 Einstellbar Minimale Gebläsedrehzahl...
-
Seite 24: Empfehlungen Für Das Vorgehen Vor Dem Einschalten
5. Betrieb Betrieb Betriebsbedingungen Damit die Wärmepumpe normal funktioniert, muss die Umgebungstemperatur der Luft zwischen -15 °C und 43 °C liegen. Empfehlungen für das Vorgehen vor dem Einschalten Gehen Sie folgendermaßen vor, bevor Sie die Wärmepumpe in Betrieb nehmen: Überprüfen Sie, ob das Gerät sicher befestigt und standsicher ist. Überzeugen Sie sich davon, dass das Manometer einen Druck von über 80 PSI anzeigt. -
Seite 25: Verwendung Des Druckmessers
5. Inbetriebnahme Verwendung des Druckmessers Der Druckmesser wird zur Überwachung des Drucks des in der Wärmepumpe enthaltenen Kältemittels verwendet. Die Werte, die er anzeigt, können je nach Klima, Temperatur und atmosphärischem Druck sehr unterschiedlich sein. Wenn die Wärmepumpe in Betrieb ist: Der Zeiger des Druckmessers zeigt den Druck des Kältemittels an. -
Seite 26: Wartung Und Instandhaltung
6. Wartung und Instandhaltung Wartung und Instandhaltung ACHTUNG: Vor Wartungsarbeiten am Gerät ist sicherzustellen, dass die Stromzufuhr abgeschaltet ist. Reinigung Das Gehäuse der Wärmepumpe sollte mit einem feuchten Tuch gereinigt werden. Die Verwendung von Reinigungsmitteln oder anderen Haushaltsprodukten kann die Oberfläche des Gehäuses beschädigen und seine Eigenschaften beeinträchtigen. -
Seite 27: Fehlerbehebung
7. Fehlerbehebung ACHTUNG: Unter normalen Bedingungen kann eine geeignete Wärmepumpe das Beckenwasser von 1 °C auf 2 °C pro Tag erwärmen. Es ist daher ganz normal, dass man bei eingeschalteter Wärmepumpe keinen Temperaturunterschied am Ausgang des Kreislaufs spürt. Ein beheiztes Becken muss abgedeckt werden, um Wärmeverluste zu verhindern. Störungen und Anomalien Im Falle eines Problems zeigt der Bildschirm der Wärmepumpe das Symbol sowie einen Fehlercode... -
Seite 28: Liste Der Anomalien
7. Fehlerbehebung Liste der Anomalien Code Anomalien Mögliche Ursachen Maßnahmen Überprüfen Sie, ob eine gute Wasserzirkulation in der Nicht genug Wasser im Tauscher Wärmepumpe vorhanden ist und ob die Ein- und Ausgangsventile Fehlfunktion des Durchflusssensors des Bypasses geöffnet sind Sensor abgeklemmt oder defekt Schließen Sie den Sensor wieder an oder tauschen Sie ihn aus Der Schutz schaltet sich ein, wenn die Umgebungstemperatur zu Frostschutz... -
Seite 29: Schéma De Câblage
7. Dépannage Schéma de câblage Power supply Water pump 220V Buttom plate heater low pressure CN13 switch Water flow switch High pressure CN11 switch CN20 CN19 CN18 CN17 CN16 CN15 white blue Suction Outlet Inlet Coil Ambient Discharge temp. Water water temp. -
Seite 30: Wiederverwertung
8. Recyclage Recyclage de la pompe à chaleur Votre appareil est en fin de vie et vous souhaitez vous en débarrasser ou le remplacer. Ne le jetez pas à la poubelle. Une pompe à chaleur doit faire l’objet d’une collecte sélective en vue de sa réutilisation, de son recyclage ou de sa revalorisation. -
Seite 31: Garantie
9. Garantie Conditions générales de garantie La société Poolstar garantit au propriétaire d’origine les défauts matériels et les défauts de fabrication de la pompe à chaleur Poolex Silverline Fi pendant une période de deux (2) ans. Le compresseur est garanti pendant une période de cinq (5) ans L’échangeur à... - Seite 32 TE C H NI SC H E H I L F E www.poolex.fr 01-2020 www.poolstar.fr...
