Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.
Lieferumfang auf Vollständigkeit und Schäden prüfen.............. 13 Grundreinigung des Gerätes..................... 13 Standplatz und Anschlüsse vorbereiten..................14 Installation............................15 Adapter an den Schlauchenden montieren -Wärmepumpe 5000/8500........15 Aufstellen der Wärmepumpe - Wärmepumpe 5000/8500............16 Anschließen der Leitungen - Wärmepumpe 5000/8500............16 Display............................16 Standby-Modus..........................16...

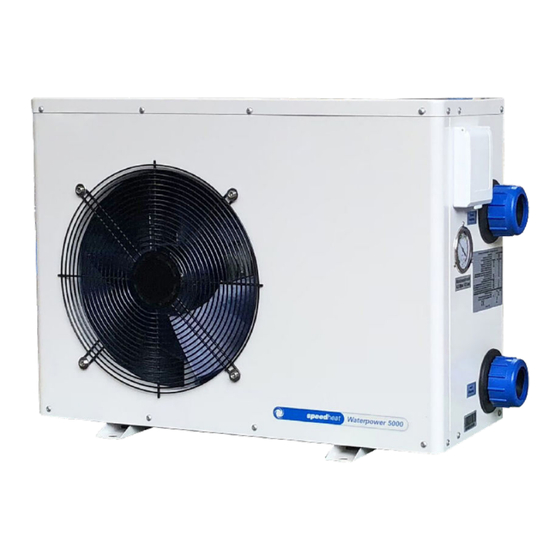

Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Wärmepumpe 5000 (im Folgenden auch „Gerät“ oder "Wärmepumpe" genannt). Sie enthält wichtige Information zur Inbetriebnahme und Bedienung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Gerät einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.
Die Bedienungsanleitung enthält wichtige, zusätzliche Information. Die Bedienungsanleitung enthält wichtige Information zu Wartung und Reparatur. Brandgefahr! Warnung vor feuergefährlichen Stoffen. Stromschlaggefahr! Warnung vor elektrischer Spannung. Mit diesem Symbol gekennzeichnete Produkte entsprechen der Schutzklasse I. Verpackung nicht quetschen. Verpackung nicht neigen. Nicht auf Verpackung steigen.
Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem WARNUNG! mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem VORSICHT! niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.
Seite 10
- Das Kältemittel ist geruchlos. Halten Sie Zündquellen immer von dem Aufstellungsort der Wärmepumpe fern. - Kontaktieren Sie eine autorisierte Fachkraft, sobald Sie Entweichen von Kältemittel vermuten. WARNUNG! Verletzungsgefahr durch mangelnde Qualifikation! Mangelnde Erfahrung oder Fertigkeit im Umgang mit benötigten Werkzeugen und fehlende Kenntnis regionaler oder normativer Bestimmungen für erforderliche handwerkliche Arbeiten kann schwerste Verletzungen oder Sachschäden zur Folge haben.
Seite 11
- Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In dieser Wärmepumpe befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. - Betreiben Sie die Wärmepumpe nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.
WARNUNG! Verletzungsgefahr für Menschen mit persönlicher Beeinträchtigung oder Mangel an Erfahrung und Wissen! Unsachgemäßer Umgang mit dem Gerät kann schwere Verletzungen oder Schäden des Geräts zur Folge haben. - Diese Wärmepumpe kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs der Wärmepumpe...
Kinder sowie geistig beeinträchtigte Menschen, die die Risiken durch Mangel an Wissen und Erfahrung nicht abschätzen können, besteht hierfür erhöhtes Gefahrenpotential. - Stellen Sie sicher, dass Kinder sowie geistig beeinträchtigte Menschen nicht mit dem Verpackungsmaterial spielen. HINWEIS! Beschädigungsgefahr beim Öffnen der Verpackung! Unvorsichtiges Öffnen der Verpackung, insbesondere mit Hilfe von scharfen oder spitzen Gegenständen, kann Beschädigung des Geräts verursachen.
Standplatz und Anschlüsse vorbereiten Gute Wahl und Vorbereitung des Standplatzes vereinfacht die Installation und Bedienung der Wärmepumpe maßgeblich. Folgende Anforderungen müssen erfüllt sein oder bedacht werden: Standplatz im Freien Schutz vor Überschwemmung und starker Einwirkung von Regen oder Bewässerungsanlagen Stabiler, ebener und wasserfester Untergrund Erforderlicher Mindestabstand zu Wänden oder Objekten (siehe Abb.D) Erforderlicher Mindestabstand von 2m zum Schwimmbecken.
Stolpern über die aus dem Boden ragenden Bodenanker zu verhindern. 9. Reinigen Sie den Standplatz vom entstandenen Bohrstaub. Die Standplatz ist vorbereitet. Installation Adapter an den Schlauchenden montieren -Wärmepumpe 5000/8500 1. Befestigen Sie die Schlauchtülle mittels Schlauchschelle am Schlauchende der Zuleitung (siehe Abb.1). 2. Stecken Sie die Überwurfmutter auf die Schlauchtülle...
, dass das Rohrende einen Daumen breit über steht. Die Adapter sind an den Schlauchenden montiert. Aufstellen der Wärmepumpe - Wärmepumpe 5000/8500 Wärmepumpe am Standplatz montieren 1. Platzieren Sie die Wärmepumpe am vorbereiteten Standplatz auf den Bodenankern. Achten Sie darauf Anschlüsse und Display in die vorgesehene Richtung auszurichten.
Aktive Anzeigeelemente: Die Anzeige Temperatur 2 zeigt die aktuelle Wassertemperatur an. Die Anzeige Zeitsteuerung zeigt die für die automatische Aktivierung des Standby-Modus verbleibende Dauer in Stunden an, falls Zeitsteuerung aktiviert ist (siehe Kapitel "Bedienung"). Betriebsmodi Die Wärmepumpe verfügt über folgende Betriebsmodi: Betriebsmodus Heizung Betriebsmodus Kühlung Duch Drücken der Taste Modus...
Aktive Anzeigeelemente im Betriebsmodus Kühlung: Die Anzeige Kühlung leuchtet. Die Anzeige Temperatur 2 am zeigt die eingestellte Wassertemperatur an. Die Anzeige Zeitsteuerung zeigt die für die automatische Aktivierung des Standby-Modus verbleibende Dauer in Stunden an, falls Zeitsteuerung aktiviert ist (siehe Kapitel "Bedienung"). Die Anzeige Temperatur 1 am zeigt die aktuelle Wassertemperatur an.
Aktive Anzeigeelemente: Die Anzeige Heizung oder die Anzeige Kühlung leuchtet. Die Anzeige Temperatur 2 zeigt die eingestellte Wassertemperatur in °C an. Die Anzeige Temperatur 1 zeigt den gewählten Temperatursensor an (14-17). • Anmerkung: (18) ist anwählbar aber nicht in Verwendung Die Anzeige SET/TEMP leuchtet.
2. Versetzen Sie die Wärmepumpe in den Standby-Modus (siehe Kapitel "Display"). 3. Drücken Sie die Taste Ein/Aus 18. 4. Drücken Sie wiederholt die Taste Modus 17. Die Anzeige Heizung erscheint. Die Wärmepumpe befindet sich im Betriebsmodus Heizung. Temperatur einstellen 1. Drücken Sie wiederholt die Taste Ab oder Taste Auf 16.
Anschlag- und Neustarttemperatur ändern 1. Versetzen Sie die Wärmepumpe in den Standby-Modus (siehe Kapitel "Display"). 2. Drücken und halten Sie die Taste Ein/Aus für etwa 3 Sekunden. Anschlag- und Neustarttemperatur erscheinen am Display. 3. Drücken Sie wiederholt die Taste Ab oder Taste Auf 16.
3. Drücken Sie die Taste Uhr 13. Durch erneutes Drücken der Taste Uhr können Sie zwischen den verschiedenen Temperatursensoren wechseln (siehe Kapitel "Display"). Nach maximal 10 Sekunden ohne Eingabe verschwindet die Temperaturanzeige vom Display. 4. Drücken Sie die Taste Ein/Aus 18. Die Temperaturanzeige verschwindet.
Reinigung HINWEIS! Beschädigungsgefahr durch unsachgemäße Reinigung! Unsachgemäße Reinigung kann zu Beschädigung des Geräts führen. - Reinigen Sie die Oberfläche des Geräts nach jedem Gebrauch mit klarem Wasser. - Verwenden Sie keine aggressiven Reinigungsmittel, - Verwenden Sie keine scharfen oder metallischen Gegenstände wie Messer, harte Spachteln oder dergleichen.
- Nehmen Sie die Wärmepumpe umgehend außer Betrieb, sobald Sie Entweichen von Kältemittel vermuten. - Das Kältemittel ist geruchlos. Halten Sie Zündquellen immer von dem Aufstellungsort der Wärmepumpe fern. - Kontaktieren Sie eine autorisierte Fachkraft, sobald Sie Entweichen von Kältemittel vermuten. Gasdruck prüfen (Manometer) Das Manometer misst den Druck der Gasphase im Kältemittelkreislauf des...
Denken Sie daran, dass Kältemittel geruchlos sind Lagerung Sobald die Außentemperatur dauerhaft 10°C unterschreitet, sollte die Wärmepumpe eingewintert werden, um Schäden durch Eisbildung (Frostsprengung) zu vermeiden. Stilllegung im Winter 1. Schließen Sie alle Leitungen ab (Siehe Kapitel "Deinstallation"). 2. Verdecken Sie die Wärmepumpe atmungsaktiv aber vor grober Verunreinigung und starken Witterungseinflüssen geschützt.
Seite 26
Problem: Ursache: Lösungen: Austritt von Wasser am Prüfen Sie die Befestigungsmuttern Wassertauscher oder an den und ziehen Sie sie ggf. fest. Anschlüssen des Wasserkreislaufs. Wenden Sie sich an eine autorisierte Fachkraft. Display: Fehlermeldung EE b Wasserfluss unzureichend. Heben Sie den Wasserdurchsatz des Hydraulikkreislaufs an, der die Wärmepumpe speist.
Ersatzteile Pos. Ersatzteil Display Dichtung Strömungsschalter Motor Ventilator Laufrad Ventilator Abflussrohr Kondenswasser Konformitätserklärung Die EU-Konformitätserklärung kann bei der am Ende dieser Anleitung angeführten Adresse angefordert werden.
Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Altgerät entsorgen Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen. Altgeräte dürfen nicht in den Hausmüll! Sollte das Produkt einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z.
Seite 30
VERTRIEBEN DURCH: Steinbach VertriebsgmbH Aistinger Straße 2 4311 Schwertberg AUSTRIA...
