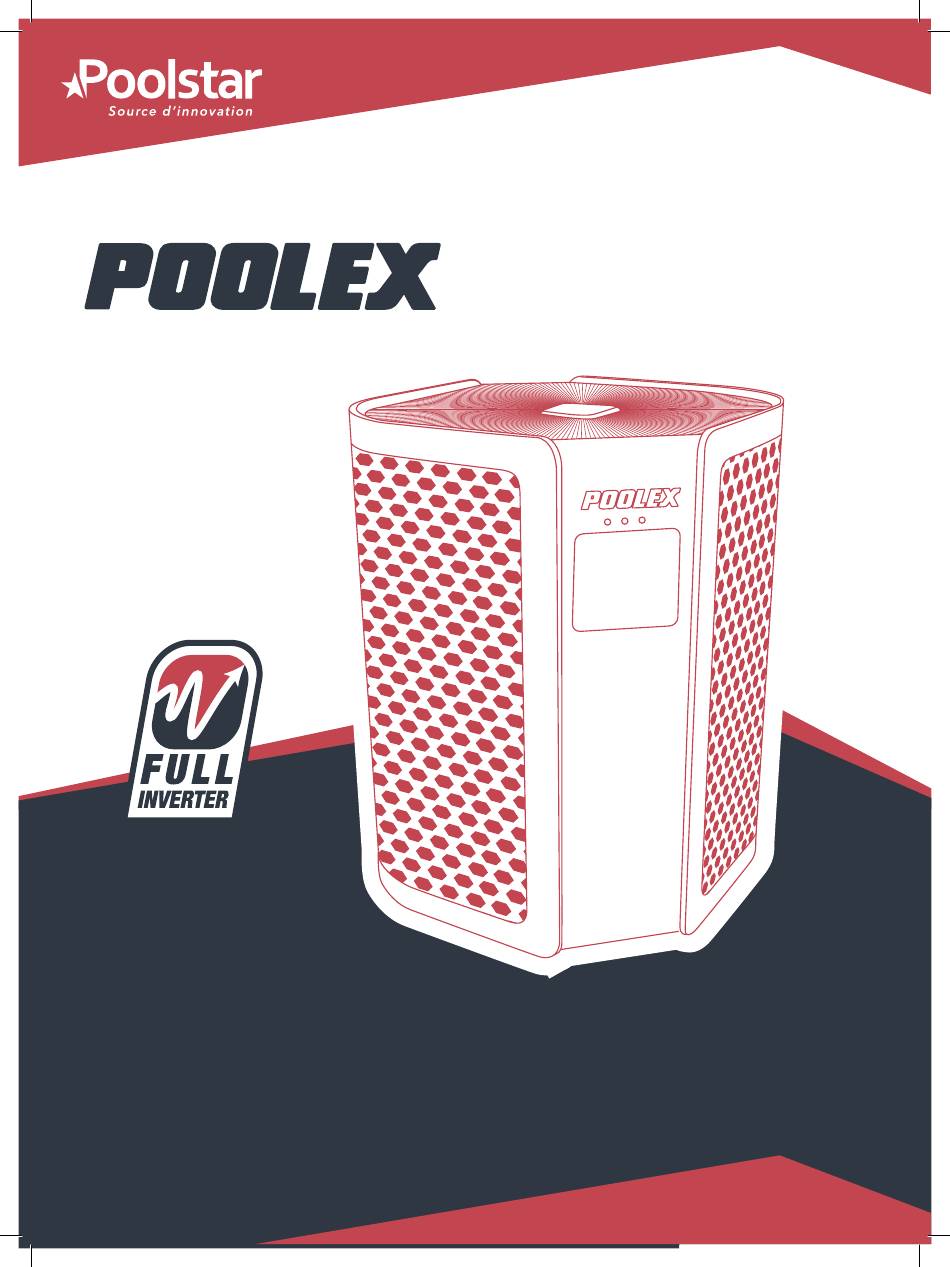

- Seite 1 Vertigo FI INSTALLATIONS UND GEBRAUCHS ANLEITUNG für Ihre Wärmepumpe www.poolstar.fr...
- Seite 2 Warnungen Diese Wärmepumpe enthält ein brennbares Kältemittel R32. Eingriffe in den Kältemittelkreislauf sind ohne gültige Genehmigung verboten. Vor Arbeiten am Kältemittelkreislauf sind folgende Vorsichtsmaßnahmen für sicheres Arbeiten erforderlich. 1. Arbeitsablauf Die Arbeiten müssen nach einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins von brennbaren Gasen oder Dämpfen während der Ausführung der Arbeiten zu minimieren.
- Seite 3 Danksagung Sehr geehrter Kunde, vielen Dank für Ihren Kauf und das damit verbundene Vertrauen in unsere Produkte. Unsere Produkte sind das Ergebnis einer jahrelangen Forschungsarbeit auf dem Gebiet der Konstruktion und Fertigung von Schwimmbecken-Wärmepumpen. Wir haben den Anspruch, Ihnen ein qualitativ hochwertiges Produkt mit hervorragenden Leistungseigen- schaften zu liefern.
- Seite 4 BITTE AUFMERKSAM LESEN Die vorliegenden Installationsanweisungen sind ein integraler Bestandteil des Produkts. Sie müssen dem Installateur ausgehändigt und vom Nutzer aufbewahrt werden. Falls Sie die Anleitung verlieren sollten, verweisen wir auf die Website: www.poolex.de Alle in der vorliegenden Anleitung enthaltenen Anweisungen und Empfehlungen müssen sorgfältig gelesen und zur Kenntnis genommen werden, da sie wichtige Informationen zur sicheren Handhabung und Bedienung der Wärmepumpe beinhalten.
- Seite 5 Inhalt 1. Allgemeines Allgemeine Lieferbedingungen Sicherheitshinweise Wasseraufbereitung 2. Beschreibung Lieferumfang Allgemeine Merkmale Technische Daten Abmessungen Explosionsdarstellung 3. Installation Voraussetzungen Aufstellort Installationsschema Anschluss des Kondensatablauf-Sets Installation auf Schwingungsdämpfern Hydraulikanschluss Elektroinstallation Elektroanschluss 4. Bedienung Integrierte Steuerungfeld Auswahlknopf Betriebsmodus Einstellen der Uhr Programmierung Start/Stopp Ein Programm aktivieren Herunterladen und Installieren der Applikation„Smart Life“...
- Seite 6 1. Allgemeines Allgemeine Lieferbedingungen Der Versand der Ware erfolgt frachtfrei und einschließlich Verpackung auf Risiko und Gefahr des Empfängers. Der Empfänger muss eine Sichtprüfung durchführen, um eventuell an der Wärmepumpe entstandene Transportschäden (Kühlsystem, Abdeckplatten, Schaltkasten, Montagerahmen) zu identifizieren. Etwaige Transportschäden sind auf dem Lieferschein des Spediteurs schriftlich zu vermerken. Eine entsprechende Bestätigung muss innerhalb von 48 Stunden per Einschreiben an den Spediteur gesendet werden.
- Seite 7 1. Allgemeines Verwendung Während der Ventilator in Betrieb ist, darf er keinesfalls berührt werden, da es andernfalls zu schwere Ver- letzungen kommen kann. Sorgen Sie dafür, dass die Wärmepumpe für Kinder unzugänglich ist, um schwere Verletzungen durch die Rotoren des Wärmetauschers zu vermeiden. Starten Sie das Gerät niemals, wenn sich kein Wasser im Schwimmbecken befindet oder wenn die Umwälz- pumpe nicht läuft.
- Seite 8 2. Beschreibung Lieferumfang Wärmepumpe Poolex Vertigo Fi ✓ 2 hydraulische Anschlüsse für Wasserzu- und -ablauf (Durchmesser 50 mm) ✓ Installations- und Gebrauchsanleitung ✓ Kondensatablauf-Set ✓ Schutzhülle für den Winter ✓ 4 Vibrationsdämpfer (Befestigungselemente nicht enthalten) ✓ Allgemeine Merkmale Merkmale der Poolex-Wärmepumpe: Zertifizierung gemäß...
- Seite 9 2. Beschreibung Technische Daten Poolex Vertigo Fi Testbedingungen Heizleistung (W) 7.70~1.50 10.35~1.98 13.27~2.53 16.53~3.16 21.2~4.05 26.82~5.17 32.63~6.31 Luft 26°C Wasser 26°C Leistungsaufnahme (W) 1.12~0.098 1.50~0.129 1.93~0.167 2.38~0.206 3.09~0.267 4.17~0.348 4.82~0.412 MODE INVERTER (Leistungszahl) 15.31~6.84 15.35~6.87 15.15~6.84 15.34~6.93 15.17~6.86 14.86~6.43 15.32~6.76 Heizleistung (W) 4.71~1.50 6.38~1.98...
- Seite 10 2. Beschreibung 155T 200T 240T 300T 350T Testbedingungen Heizleistung (W) 21.2~4.05 26.86~5.17 32.66~6.31 40.3~7.79 45.65~8.79 Luft 26°C Wasser 26°C Leistungsaufnahme (W) 3.09~0.266 4.16~0.347 4.81~0.411 5.97~0.507 6.88~0.577 MODE INVERTER 15.23~6.86 14.90~6.44 15.35~6.78 15.36~6.75 15.23~6.63 (Leistungszahl) Heizleistung (W) 13.11~4.05 16.59~5.17 20.34~6.31 25.39~7.79 29.15~8.79 Luft 26°C...
- Seite 11 2. Beschreibung Abmessungen Maße in mm 55 / 75 / 95 125 / 155 / 200 / 200T 240 / 240T / 300T Modell 1077 1098 1057 1066.5 71.2 82.5 81.2 81.2...
- Seite 12 2. Beschreibung Explosionsdarstellung 1. Gestell 13. Deckplatte 2. Rahmenkonstruktion 14. Oberer Rahmen 3. Abdeckplatte links 15. Frontplatte 4. Klemmleiste für Elektroanschluss 16. Controller Glasfolie 5. Elektronisches Expansionsventil 17. LED-Anzeige 6. Wärmetauscher 18. Bedienfeld 7. Vierwegeventil 19. Elektroschaltkasten 8. Manometer 20. Abdeckung Schaltkasten 9.
- Seite 13 3. Installation ACHTUNG : Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Der folgende Abschnitt ist nur für Informationszwecke gedacht und muss überprüft und ggf. an die Gegebenheiten vor Ort angepasst werden. Voraussetzungen Notwendige Hilfsmittel für die Installation Ihrer Wärmepumpe: Ein für den Leistungsbedarf des Geräts geeignetes Stromzuführungskabel ✓...
- Seite 14 3. Installation Installationsschema Automatisches Aufbereitungssystem Wärmepumpe (Salzwasser-Chlorinator, Vierwegeventil Dosierpumpe) Ventil 1 Ventil 5 Ventil 2 Ventil 3 Wasserauslass Wassereinlass Erhöhungs- Ventil 4 bolzen Kondensatablauf Filtration Umwälzpumpe Ablaufstopfen VOM SCHWIMMBECKEN Ventile 1, 2 und 3: Bypass-Ventile Ventile 4 und 5: Regelventile ZUM SCHWIMMBECKEN (Empfohlen, um Nachjustierungen in unmittelbarer Nähe des Geräts zu vereinfachen) Legende...
- Seite 15 3. Installation Hydraulikanschluss ZUM SCHWIMMBECKEN Bypass-Set Die Wärmepumpe muss über eine Bypass-Baugruppe an das Schwimmbecken angeschlossen werden. Ein Bypass-Set besteht aus 3 Ventilen, mit denen der Durch- fluss durch die Wärmepumpe reguliert wird. Um Wartungsarbeiten durchführen zu können, kann die Wärme- VOM SCHWIMMBECKEN pumpe mithilfe der Bypass-Ventile vom restlichen System isoliert Ventil geöffnet...
- Seite 16 An öffentlichen Orten ist die Installation eines Not-Aus-Schalters in der Nähe der Wärmepumpe vorgeschrieben. Schutz Kabel Modelle Stromversorgung Maximalstrom (A) Thermomagnetischer durchmesser Schutz (D-Kurve) Poolex Vertigo Fi 55 7.1A RO2V 3x2.5 mm² Poolex Vertigo Fi 75 8.87A RO2V 3x2.5 mm² Poolex Vertigo Fi 95 12.42A RO2V 3x4 mm²...
- Seite 17 3. Installation Elektroanschluss ACHTUNG : Bevor Arbeiten vorgenommen werden, MUSS die Wärmepumpe von der Stromversorgung getrennt werden. Befolgen Sie die folgenden Anweisungen, um die Wärmepumpe elektrisch anzuschließen. Schritt 1 : Entfernen Sie die seitliche Abdeckung des Schaltkastens mit einem Schraubendreher, um die Anschlussklemmen freizulegen.
- Seite 18 4. Bedienung Integrierte Steuerungfeld Betriebsmodus Wasser- / Lufttemperatur Wassertemperatur WLAN Ein/Aus Programmierung Arbeitsmodus Druckknopf: Ein/Aus Druckknopf: Betriebsmodus Druckknopf: + / - Druckknopf: Uhr / Programmierung Die Steuerungfeld kehrt nach 10 Sekunden automatisch zum Hauptbildschirm zurück. Sperren der Steuerungfeld Um die Steuerungfeld zu ver- oder entsperren, drücken Sie 3 Sekunden lang die Knöpfe Denken Sie daran, die Steuerungfeld vor jeder Aktion zu entsperren.
- Seite 19 4. Bedienung Auswahlknopf Betriebsmodus Kontroll- Arbeitsmodus Vor dem Start sollten Sie sicherstellen, dass die Filterpumpe leuchten arbeitet und dass Wasser durch die Wärmepumpe fließt. SILENT Heizmodus Zur Auswahl des Betriebsmodus, drücken Sie den Knopf 3 Sek. lang. Heizmodus BOOST Heizm. Heizmodus BOOST SILENT...
- Seite 20 4. Bedienung Einstellen der Uhr Stellen Sie die Uhr folgendermaßen auf Ihre Ortszeit ein: Schritt 1 : Drücken Sie , um die Uhrzeit einzustellen, die Stunden blinken. Schritt 2 : Stellen Sie die Stunden ein mit den Knöpfen Schritt 3 : Drücken Sie , um zu den Minuten zu wechseln.
- Seite 21 Weitere Informationen finden Sie in der Rubrik „Hilfe“ der Applikation „Smart Life“. Die Applikation „Smart Life“ und ihre Dienste werden von der Firma Hangzhou Tuya Technology bereitgestellt. Die Firma Poolstar, Eigentümer und Vertreiber der Marke Poolex, kann nicht für die Funktionsfähigkeit der Applikation „Smart Life“ verantwortlich gemacht werden. Die Firma Poolstar hat keinen Einblick in Ihr „Smart Life“- Konto.
- Seite 22 4. Bedienung Konfiguration der Applikation ACHTUNG : Bevor Sie beginnen, vergewissern Sie sich, dass Sie die Applikation „Smart Life“ heruntergeladen haben, mit Ihrem lokalen WLAN-Netzwerk verbunden sind, und dass Ihre Wärmepumpe elektrisch betrieben wird und in Betrieb ist. Die Fernsteuerung Ihrer Wärmepumpe erfordert die Einrichtung eines „Smart Life“-Kontos. Wenn Sie bereits ein „Smart Life“-Konto besitzen, melden Sie sich bitte an und fahren Sie direkt mit Schritt 3 fort.
- Seite 23 4. Bedienung Schritt 3 (empfohlen) : Fügen Sie einen Bereich hinzu, indem Sie auf „...“ und danach auf „Einen Bereich hin- zufügen“ drücken, nun den Namen des hinzuzufügenden Bereiches eingeben (zum Beispiel „Schwimmbad“), und dann auf „Fertig“ drücken. Schritt 4 : Fügen Sie Ihrem Bereich „Schwimmbad“ jetzt ein Gerät hinzu: Drücken Sie auf „Hinzufügen“...
- Seite 24 4. Bedienung Koppeln der Wärmepumpe Schritt 1 : Starten Sie nun das Pairing. Wählen Sie Ihr WLAN-Heimnetzwerk, geben Sie das WLAN-Passwort ein und drücken Sie auf «Bestätigen». ACHTUNG: Die Anwendung «Smart Life» unterstützt nur 2,4-GHz-WLAN-Netzwerke. Wenn Ihr WLAN die 5-GHz-Frequenz verwendet, rufen Sie die Schnittstelle Ihres WLAN-Heimnetzwerks auf, um ein zweites 2,4-GHz-WLAN-Netzwerk zu erstellen (für die meisten Internet-Boxen, Router und WLAN-Zugangspunkte verfügbar).
- Seite 25 4. Bedienung Steuerung Präsentation der Benutzeroberfläche Aktuelle Beckentemperatur Temperatur-Sollwert Aktuelle Betriebsart Ein- und Ausschalten der Wärmepumpe Ändern der Temperatur Ändern der Betriebsart Konfiguration der Betriebsbereiche Konfigurieren der Betriebsbereiche der Wärmepumpe Erstellen eines Zeitfensters: Wählen Sie die Uhrzeit, den/die Tag(e) der betreffenden Woche und die Aktion (Ein- oder Ausschalten) aus und speichern Sie anschließend.
- Seite 26 4. Bedienung 4.10 Status-Werte Die Status-Werte können über die Steuerung überprüft werden, durch Ausführung folgender Schritte: Schritt 1 : gedrückt halten, bis Sie zum Modus Überprüfung der Einstellungen gelangen. Schritt 2 : Drücken Sie , um die Status-Werte zu überprüfen. Schritt 3 : Drücken Sie , um zum Hauptbildschirm zurückzukehren.
- Seite 27 4. Bedienung Tabelle der Parameter Beschreibung Einstellungsbereich Werkseinstellung Einstellen des Temperaturunterschieds vor dem Neustart 1~18°C 1°C Einstellen der Kühltemperatur 8~28°C 27°C Einstellen der Heiztemperatur 15~40°C 27°C Einstellen des Ausgleichskoeffizienten der -5~15°C 0°C Wassereingangs-Temperatur Zeitpunkt der Selbstaktivierung vor Beginn der Enteisung 20~90 Min 45 Min Temperatur für Aktivierung der Enteisung...
- Seite 28 5. Betrieb Betrieb Betriebsbedingungen Damit die Wärmepumpe normal funktioniert, muss die Umgebungstemperatur der Luft zwischen -10°C und 43°C liegen. Empfehlungen vor dem Start Bitte beachten Sie vor dem Starten der Wärmepumpe: Überprüfen Sie, dass das Gerät gut gesichert und stabil installiert ist. ✓...
- Seite 29 5. Betrieb Nutzung der Druckanzeige Die Anzeige gibt den Druck des in der Wärmepumpe vorhandenen Kühlmittels an. Die angegebenen Werte können beträchtlich variieren, abhängig von den Wetterverhältnissen, der Tempera- tur und dem atmosphärischen Druck. Wenn die Wärmepumpe in Betrieb ist: Die Anzeige gibt den Druck des Kühlmittels an.
- Seite 30 6. Wartung und Service Wartung und Service ACHTUNG : Bevor Sie Wartungsarbeiten an dem Gerät durchführen, sollten Sie sicherstellen, dass Sie die Stromverbindung unterbrochen haben. Reinigung Das Gehäuse der Wärmepumpe muss mit einem feuchten Lappen gereinigt werden. Die Verwendung von Reinigungsmitteln oder anderen Haushaltsmitteln kann die Oberflächen des Gehäuses beschädigen und seine Funktionen beeinträchtigen.
- Seite 31 7. Reparaturen ACHTUNG : Unter normalen Bedingungen kann eine geeignete Wärmepumpe das Wasser im Schwimmbecken um 1°C bis zu 2°C pro Tag aufheizen. Deshalb ist es ganz normal, keinen Temperaturunterschied an dem System festzustellen, wenn die Wärmepumpe in Betrieb ist. Ein beheizter Pool muss abgedeckt werden, um Wärmeverluste zu vermeiden.
- Seite 32 7. Reparaturen Code Fehler Mögliche Ursachen Behebung Fehler Lüftungs-Temperatur Sensor nicht verbunden oder defekt Wieder verbinden oder Sensor austauschen Schutz Invertermodul Siehe Kapitel Anhang Fehler Umgebungs-Temperatur Sensor nicht verbunden oder defekt Wieder verbinden oder Sensor austauschen Überprüfen Sie den Betrieb der Wasserpumpe Wassertemperatur am Ausgang zu Ungenügender Wasserdurchfluss und die Öffnung der By-Pass- sowie Eingangs-/...
- Seite 33 3. Geben Sie es an den Wärmepumpe-Händler zurück, im Tausch gegen einen anderen Kauf. Allgemeine Garantiebestimmungen Die Poolstar Company übernimmt gegenüber dem Erstkäufer die Gewährleistung im Fall von Mängeln und Herstellungsfehlern der Poolex Vertigo Fi Wärmepumpe, und zwar für den Zeitraum von drei (3) Jahren.
- Seite 34 9. Anhang Diagramme Kabelanschlüsse Vertigo Fi 55 Vertigo Fi 55 CN-RAT1 RY11 AC-N AC-L CN-RAT2 OUT8 OUT7 OUT6 OUT5 OUT4 OUT3 OUT2 T11 T10 T9 CN10 OUT1 CN-BL VCC GND HP LP...
- Seite 35 9. Anhang Vertigo 75 / 95 / 125...
- Seite 36 9. Anhang Vertigo 155...
- Seite 37 9. Anhang Vertigo 200...
- Seite 38 9. Anhang Vertigo 240 Outlet water temp Ambient temp Cooling coil temp Return gas temp Condenser temp Inlet water temp Exhaust temp CN_FAN1 CN_FAN2...
- Seite 39 9. Anhang Vertigo 155T / 200T / 240T / 300T / 350T Outlet water temp Ambient temp Cooling coil temp Return gas temp Condenser temp Inlet water temp Exhaust temp WHI/RED...
