JUMPER FÜR NOTSIGNAL AN AUX-OUT
In der Werkseinstellung wird das EMERGENCY-Signal (Notfallsignal) über einen internen Jumper auf
den Line-Ausgang AUX OUT geleitet. Wenn Sie diese Einstellung ändern möchten, müssen Sie das Gerät
öffnen und den entsprechenden Jumper entfernen.
WICHTIGER HINWEIS:
GEFAHR: GEFAHR EINES STROMSCHLAGS! GEFÄHRLICHE SPANNUNGEN IM INNEREN DES GERÄTS!
Das Öffnen des Geräts zum Ändern der Konfiguration mit Hilfe von Steckbrücken erfordert
technisches Fachwissen und darf nur von entsprechend geschulten Personen durchgeführt
werden! Wenn Sie dazu nicht qualifiziert sind, führen Sie solche Eingriffe niemals selbst durch,
sondern wenden Sie sich an geschulte Servicetechniker.
Seien Sie vorsichtig, wenn Sie den Verstärker öffnen und die Konfiguration ändern. Auf diese Weise
vermeiden Sie Schäden am Gerät und Personenschäden. Befolgen Sie die einzelnen Schritte in dieser
Anleitung sorgfältig. Der Hersteller übernimmt keine Haftung für Sach- oder Personenschäden,
die durch unsachgemäße Handhabung verursacht werden.
1. Trenne die Endstufe vollständig vom Netz (ziehe den Netzstecker)!
2. Trennen Sie alle Kabel vom Verstärker.
3. Warten Sie mindestens eine Minute, bevor Sie das Gehäuse öffnen, um sicherzustellen, dass keine
gefährliche Spannung im Inneren vorhanden ist!
4. Lösen und entfernen Sie die beiden Schrauben an den Seiten des Verstärkers
beschrifteten Schrauben auf der Rückseite
(insgesamt neun Schrauben) mit einem geeigneten Werkzeug. Beachten Sie die Positionen der
C
drei verschiedenen Schraubentypen.
5. Ziehen Sie den Gehäusedeckel nach hinten vom Gehäuse ab.

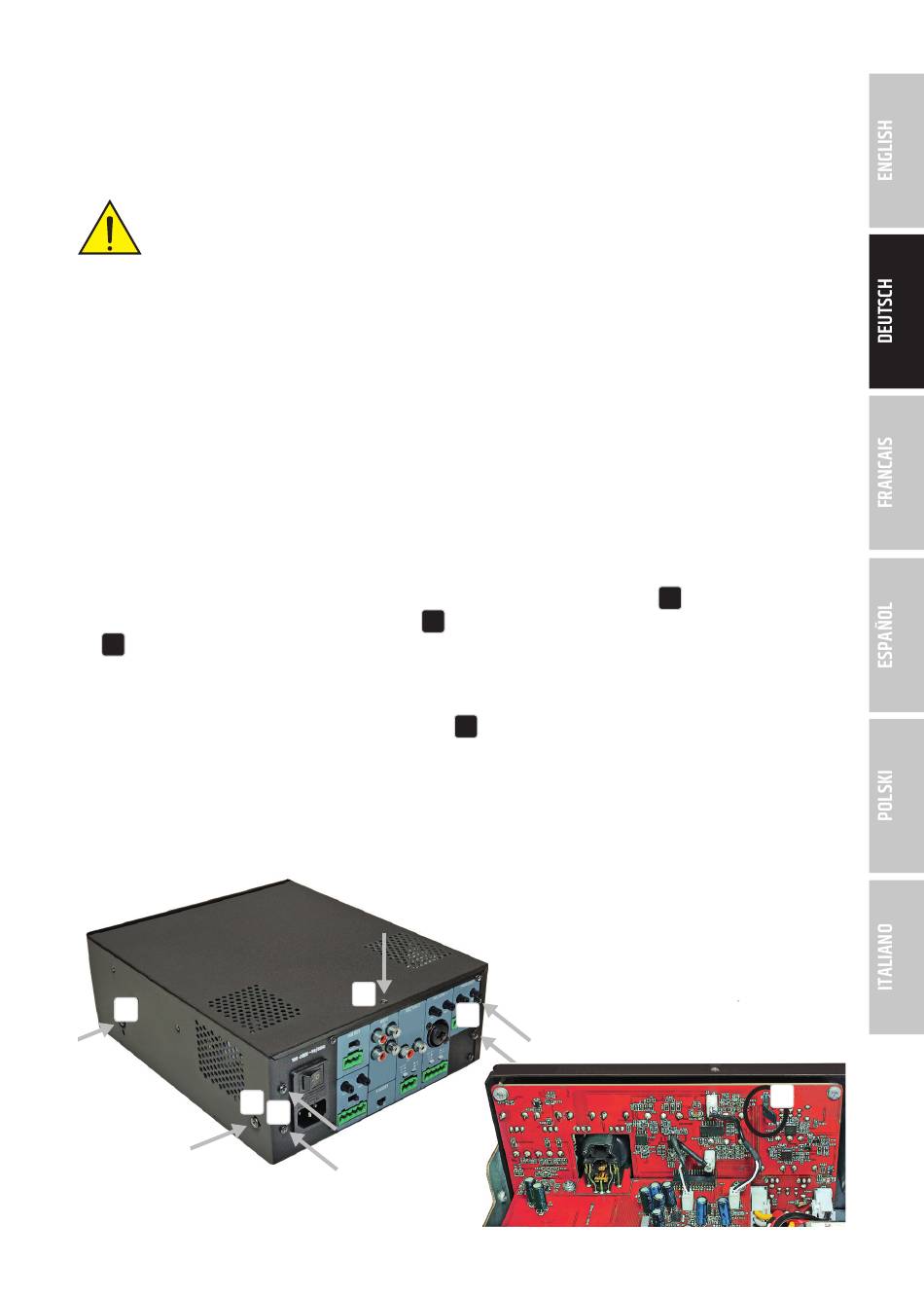

6. Ziehen Sie den in Abbildung 2 gezeigten Jumper
(Innenseite der Rückseite des Geräts).
7. Schieben Sie den Gehäusedeckel von hinten wieder auf das Gehäuse und schrauben Sie ihn mit den
zuvor gelösten Schrauben fest.
Jetzt wird das Notfallsignal des EMERGENCY-Kanals nicht mehr an den AUX OUT-Ausgang geleitet.
A
A
B
C
B
und eine Schraube auf der Oberseite des Verstärkers
D von den Kontakten ab
B
B
A , die vier entsprechend
D D
