LD Systems SP-1800 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. LD Systems Anleitungen
  4. Verstärker
  5. SP-1800
  6. Bedienungsanleitung

LD Systems SP-1800 Bedienungsanleitung

Professioneller leistungsverstärker sp series
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

SP Series
BEDIENUNGSANLEITUNG
Sicherheitshinweise ................................1
Grundfunktionen .....................................1
Vorsichtsmaßnahmen............................2
Gerätefront ............................................2
Geräterückseite......................................3
Anschlüsse (Signaleingang)........................4
Professioneller
Leistungsverstärker
SP-1800
Wir freuen uns, dass Sie sich für ein
Audioprodukt von LD Systems entschieden
haben.Bitte
Bedienungsanleitung vor Inbetriebnahme des
Verstärkers sorgfältig, und bewahren Sie sie für
spätere Referenzzwecke auf.
Inhalt
Anschlüsse (Signalausgang) ...................5
Bedienung ..........................................6
Wartung & Pflege .................................7
Erste Hilfe bei Problemen .......................8
Technische Daten...................................9
lesen
Sie
diese

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LD Systems SP-1800

Inhaltszusammenfassung für LD Systems SP-1800

  • Seite 1: Inhaltsverzeichnis

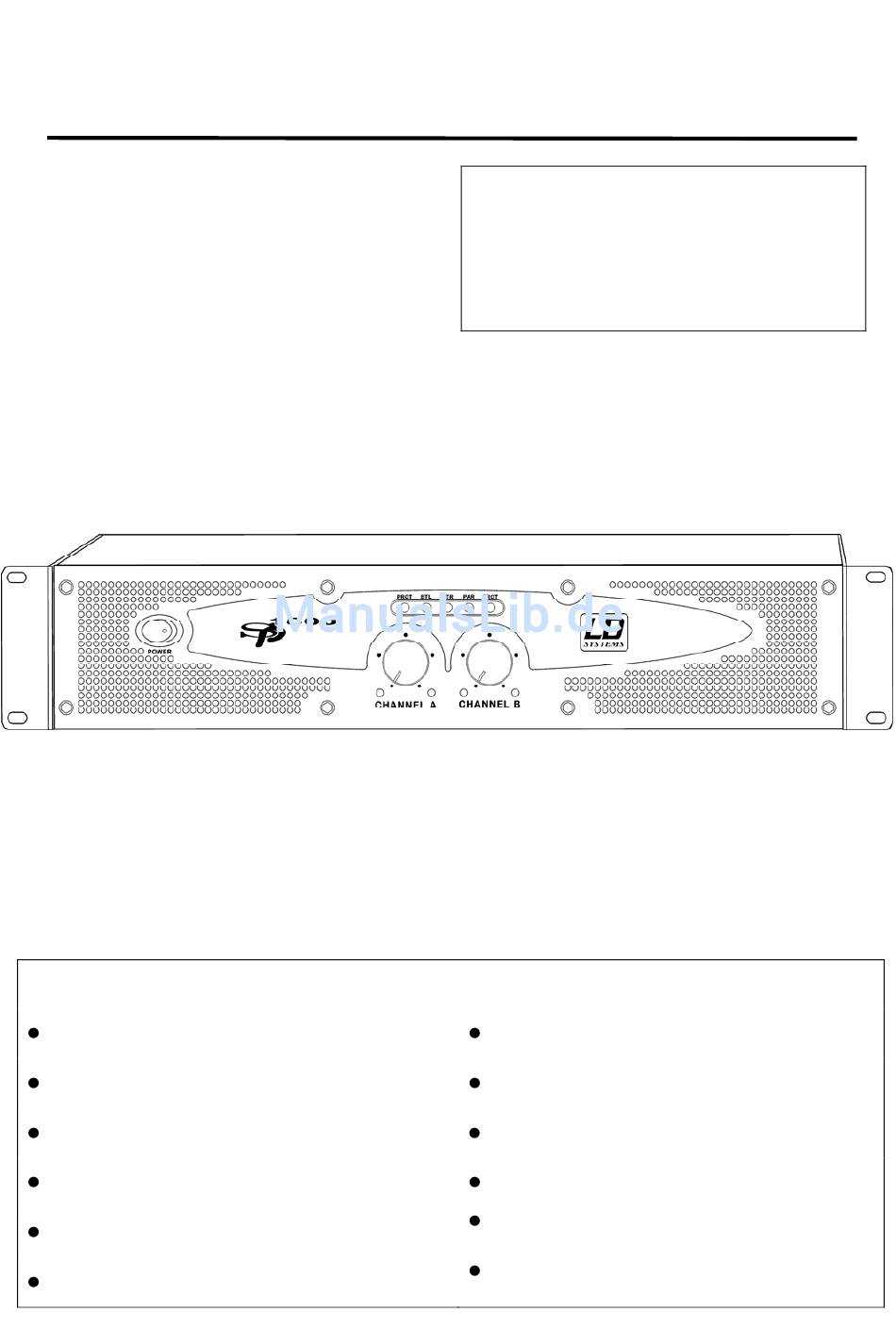

    Professioneller SP Series Leistungsverstärker SP-1800 Wir freuen uns, dass Sie sich für ein Audioprodukt von LD Systems entschieden haben.Bitte lesen diese BEDIENUNGSANLEITUNG Bedienungsanleitung vor Inbetriebnahme des Verstärkers sorgfältig, und bewahren Sie sie für spätere Referenzzwecke auf. Inhalt Sicherheitshinweise …...……………………..1 Anschlüsse (Signalausgang) ..……………..5 Grundfunktionen ..……….………………….1...

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise ACHTUNG: Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlags besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Dieses Symbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

  • Seite 3: Vorsichtsmaßnahmen

    Sollte der Verstärker nicht einwandfrei arbeiten, schalten Sie ihn sofort aus. Versuchen Sie nicht, ihn selbst zu reparieren, sondern wenden Sie sich an Ihren Händler und lassen diese Arbeiten von qualifiziertem Servicepersonal durchführen. 4. Gerätefront SP-1800 1) STR/Stereo-LED (blau) LED-Anzeige für den Stereobetrieb des Verstärkers. 2) PAR/Parallel-LED (blau) LED-Anzeige für den Parallelbetrieb des Verstärkers.

  • Seite 4: Geräterückseite

    Einzelsignalen nahezu drei Mal so stark. Im Bridge-Betrieb belegen Sie nur Eingang A (CHA) mit dem Eingangssignal. 4) PROT-LED (Modell SP-1800: gelb) Die LED leuchtet bzw. blinkt in den folgenden drei Situationen: 4-1) Während der ersten Sekunden nach Ein- bzw. Ausschalten des Verstärkers.

  • Seite 5: Anschlüsse (Signaleingang)

    6) Speakon-Ausgang für den Bridge-Modus 7) Netzanschluss 8) Sicherung (mit Reset-Funktion): SP-1800 20 A T 125/250 VAC 50/60 Hz 9) / 10) XLR-Eingänge Kanal A/B (INPUT CHA/CHB; XLR male) Standard-XLR-Anschluss für die Verkopplung mit einem anderen Verstärker Belegung: Pol 1 = Masse / Pol 2 = Signal + / Pol 3 = Signal - 11) Schalter für Eingangsempfindlichkeit (Sensitivity;...

  • Seite 6: Anschlüsse (Signalausgang)

    SP-1800 Abb. 2 3) XLR-Eingänge Kanal A&B (INPUT CH A & CH B; XLR male) Standard-XLR-Anschluss (Abb. 3) für die Verkopplung mit einem anderen Verstärker Belegung: Pol 1 = Masse / Pol 2: Signal + / Pol 3: Signal - Abb.

  • Seite 7: Bedienung

    Vergewissern Sie sich, dass der Mode-Schalter auf der Geräterückseite auf "Bridged" (BTL) steht. 1+ / 2+ = Signalausgang (+) Anschluss an Lautsprecher (+) 1- / 2 - = Signalausgang (-) Anschluss an Lautsprecher (-) SP-1800 Abb. 5 3) Parallel-Modus: Abbildung 6: Signalausgang bei Verwendung von Speakon-Steckern...

  • Seite 8: Wartung & Pflege

    Schließen Sie die Lautsprecher an die Ausgänge A&B (CH A & CH B) an, wie im Stereo-Modus. e) Schalten Sie den Verstärker ein. SP-1800: Stellen Sie die Ausgangspegel für Kanal A&B über die beiden Kanalregler (CH A & CH B) ein. Achtung: Der Verstärker verfügt über eine Schutzfunktion, die einsetzt, wenn das Gerät im Parallel-Modus längere Zeit mit einer Impedanz unter 2 Ohm betrieben wird.

  • Seite 9: Erste Hilfe Bei Problemen

    10. Erste Hilfe bei Problemen Bitte überprüfen Sie bei Problemen zunächst folgende mögliche Fehlerquellen: Problem Mögliche Ursache(n) Lösung(en) 1. Kein Strom Schalten Sie den Strom ein. 2. Überprüfen Sie, ob das Netzkabel fest mit 2. Anschluss des Netzkabels nicht dem Verstärker verbunden ist, bevor Sie korrekt ausgeführt Keine Reaktion ihn einschalten.

  • Seite 10: Technische Daten

    11. Technische Daten Modell SP-1800 Stereo 8 Ω 850 W x 2 Stereo 4 Ω 1250 W x 2 Stereo 2 Ω 1550 W x 2 Ausgangsleistung Bridge 8 Ω 2150 W 1 kHZ Klirrfaktor (THD+N) Bridge 4 Ω 2550 W ≤0,1%...
