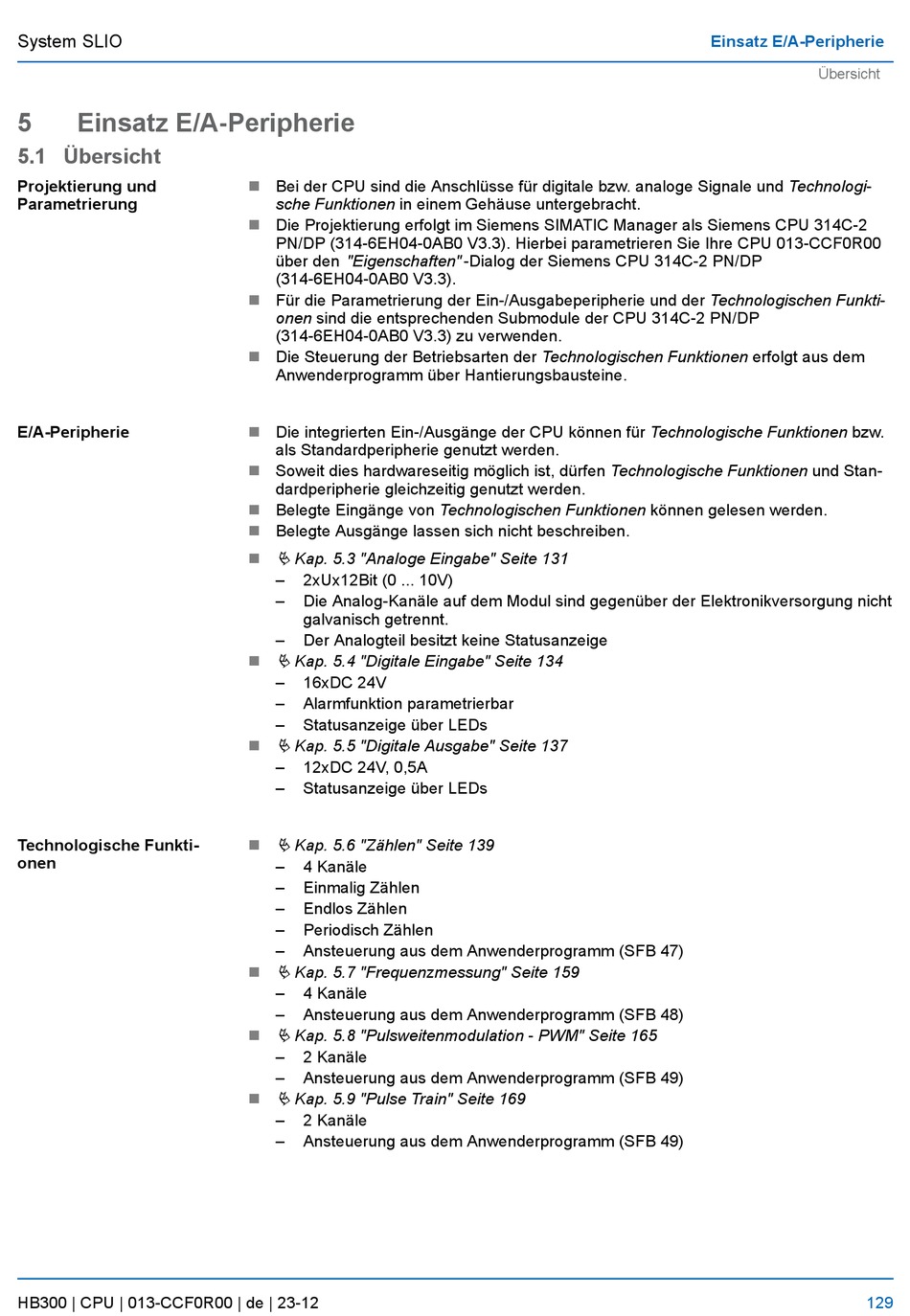

System SLIO
5

Einsatz E/A-Peripherie

5.1 Übersicht
Projektierung und
Parametrierung
E/A-Peripherie
Technologische Funkti-
onen
HB300 | CPU | 013-CCF0R00 | de | 23-12
n Bei der CPU sind die Anschlüsse für digitale bzw. analoge Signale und Technologi-
sche Funktionen in einem Gehäuse untergebracht.
n Die Projektierung erfolgt im Siemens SIMATIC Manager als Siemens CPU 314C-2
PN/DP (314-6EH04-0AB0 V3.3). Hierbei parametrieren Sie Ihre CPU 013-CCF0R00
über den "Eigenschaften" -Dialog der Siemens CPU 314C-2 PN/DP
(314-6EH04-0AB0 V3.3).
n Für die Parametrierung der Ein-/Ausgabeperipherie und der Technologischen Funkti-
onen sind die entsprechenden Submodule der CPU 314C-2 PN/DP
(314-6EH04-0AB0 V3.3) zu verwenden.
n Die Steuerung der Betriebsarten der Technologischen Funktionen erfolgt aus dem
Anwenderprogramm über Hantierungsbausteine.
n Die integrierten Ein-/Ausgänge der CPU können für Technologische Funktionen bzw.
als Standardperipherie genutzt werden.
n Soweit dies hardwareseitig möglich ist, dürfen Technologische Funktionen und Stan-
dardperipherie gleichzeitig genutzt werden.
n Belegte Eingänge von Technologischen Funktionen können gelesen werden.
Belegte Ausgänge lassen sich nicht beschreiben.
n
n Ä Kap. 5.3 "Analoge Eingabe" Seite 131
– 2xUx12Bit (0 ... 10V)
– Die Analog-Kanäle auf dem Modul sind gegenüber der Elektronikversorgung nicht
galvanisch getrennt.
– Der Analogteil besitzt keine Statusanzeige
n Ä Kap. 5.4 "Digitale Eingabe" Seite 134
– 16xDC 24V
– Alarmfunktion parametrierbar
– Statusanzeige über LEDs
Ä Kap. 5.5 "Digitale Ausgabe" Seite 137
n
– 12xDC 24V, 0,5A
– Statusanzeige über LEDs
Ä Kap. 5.6 "Zählen" Seite 139
n
– 4 Kanäle
– Einmalig Zählen
– Endlos Zählen
– Periodisch Zählen
– Ansteuerung aus dem Anwenderprogramm (SFB 47)
Ä Kap. 5.7 "Frequenzmessung" Seite 159
n
– 4 Kanäle
– Ansteuerung aus dem Anwenderprogramm (SFB 48)
Ä Kap. 5.8 "Pulsweitenmodulation - PWM" Seite 165
n
– 2 Kanäle
– Ansteuerung aus dem Anwenderprogramm (SFB 49)
Ä Kap. 5.9 "Pulse Train" Seite 169
n
– 2 Kanäle
– Ansteuerung aus dem Anwenderprogramm (SFB 49)
Einsatz E/A-Peripherie
Übersicht
129
