System SLIO
Steckverbinder entfernen
(Modultausch)

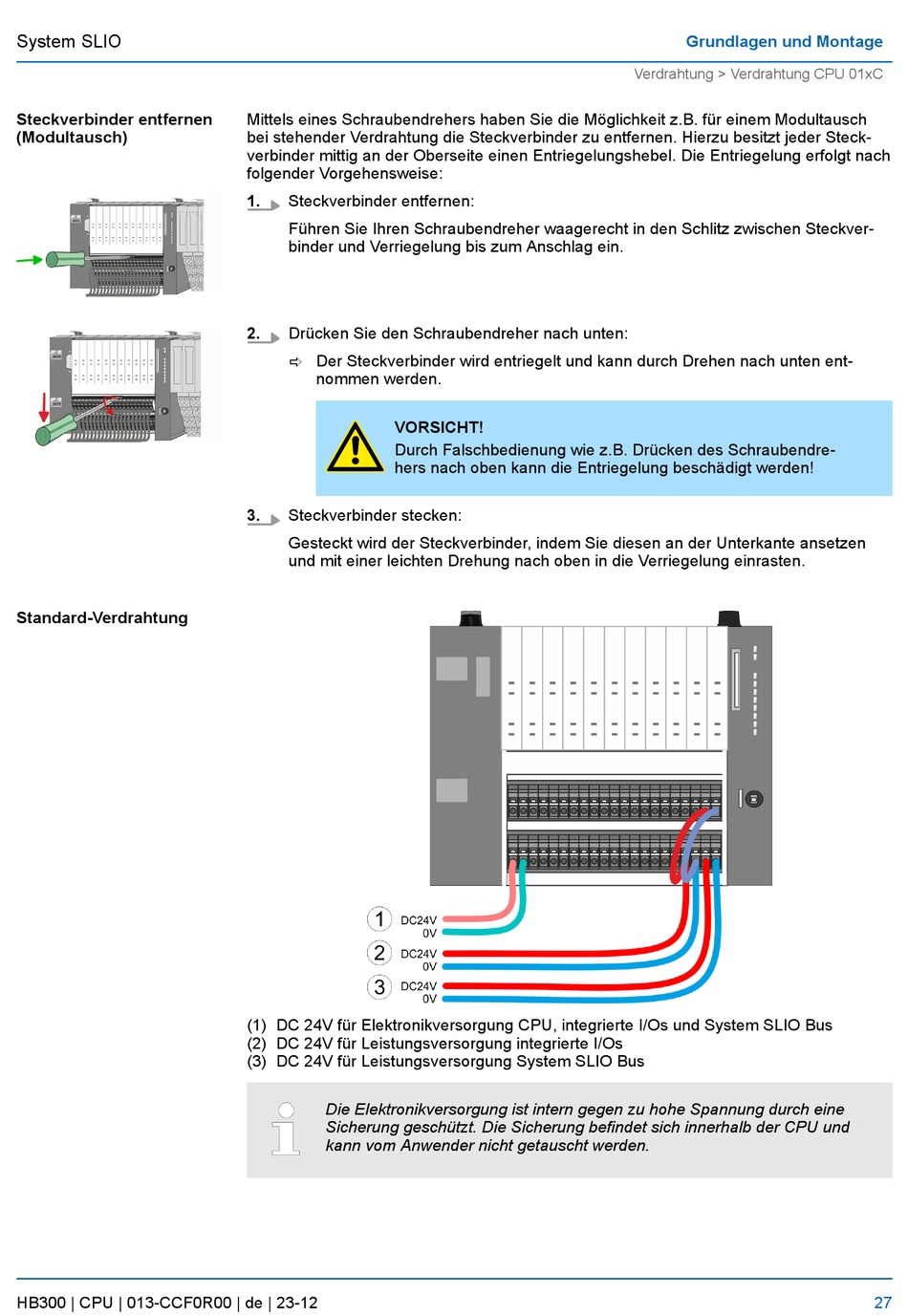

Standard-Verdrahtung

HB300 | CPU | 013-CCF0R00 | de | 23-12
Mittels eines Schraubendrehers haben Sie die Möglichkeit z.B. für einem Modultausch
bei stehender Verdrahtung die Steckverbinder zu entfernen. Hierzu besitzt jeder Steck-
verbinder mittig an der Oberseite einen Entriegelungshebel. Die Entriegelung erfolgt nach
folgender Vorgehensweise:
1. Steckverbinder entfernen:
Führen Sie Ihren Schraubendreher waagerecht in den Schlitz zwischen Steckver-
binder und Verriegelung bis zum Anschlag ein.
2. Drücken Sie den Schraubendreher nach unten:
ð Der Steckverbinder wird entriegelt und kann durch Drehen nach unten ent-
nommen werden.
VORSICHT!
Durch Falschbedienung wie z.B. Drücken des Schraubendre-
hers nach oben kann die Entriegelung beschädigt werden!
3. Steckverbinder stecken:
Gesteckt wird der Steckverbinder, indem Sie diesen an der Unterkante ansetzen
und mit einer leichten Drehung nach oben in die Verriegelung einrasten.
(1) DC 24V für Elektronikversorgung CPU, integrierte I/Os und System SLIO Bus
(2) DC 24V für Leistungsversorgung integrierte I/Os
(3) DC 24V für Leistungsversorgung System SLIO Bus
Die Elektronikversorgung ist intern gegen zu hohe Spannung durch eine
Sicherung geschützt. Die Sicherung befindet sich innerhalb der CPU und
kann vom Anwender nicht getauscht werden.
Grundlagen und Montage
Verdrahtung > Verdrahtung CPU 01xC
