Montage
Messumformer
Montagemöglichkeiten
Messumformergehäuse
Drehen der Vor-Ort-
Anzeige sowie des
Messumformergehäuses
Elektrischer
Anschluss
Messumformergehäuse
DMU 93
Durchfluss-Messsensor
DDU 10 / DDU 15
Schallgeschwindigkeits-
Messsensor DDU 18
Wandstärke-Messsen-
sor DDU 19
246
ANSCHLUSSKLEMMEN - FIELD TERMINALS
ANSCHLUSSKLEMMEN - FIELD TERMINALS

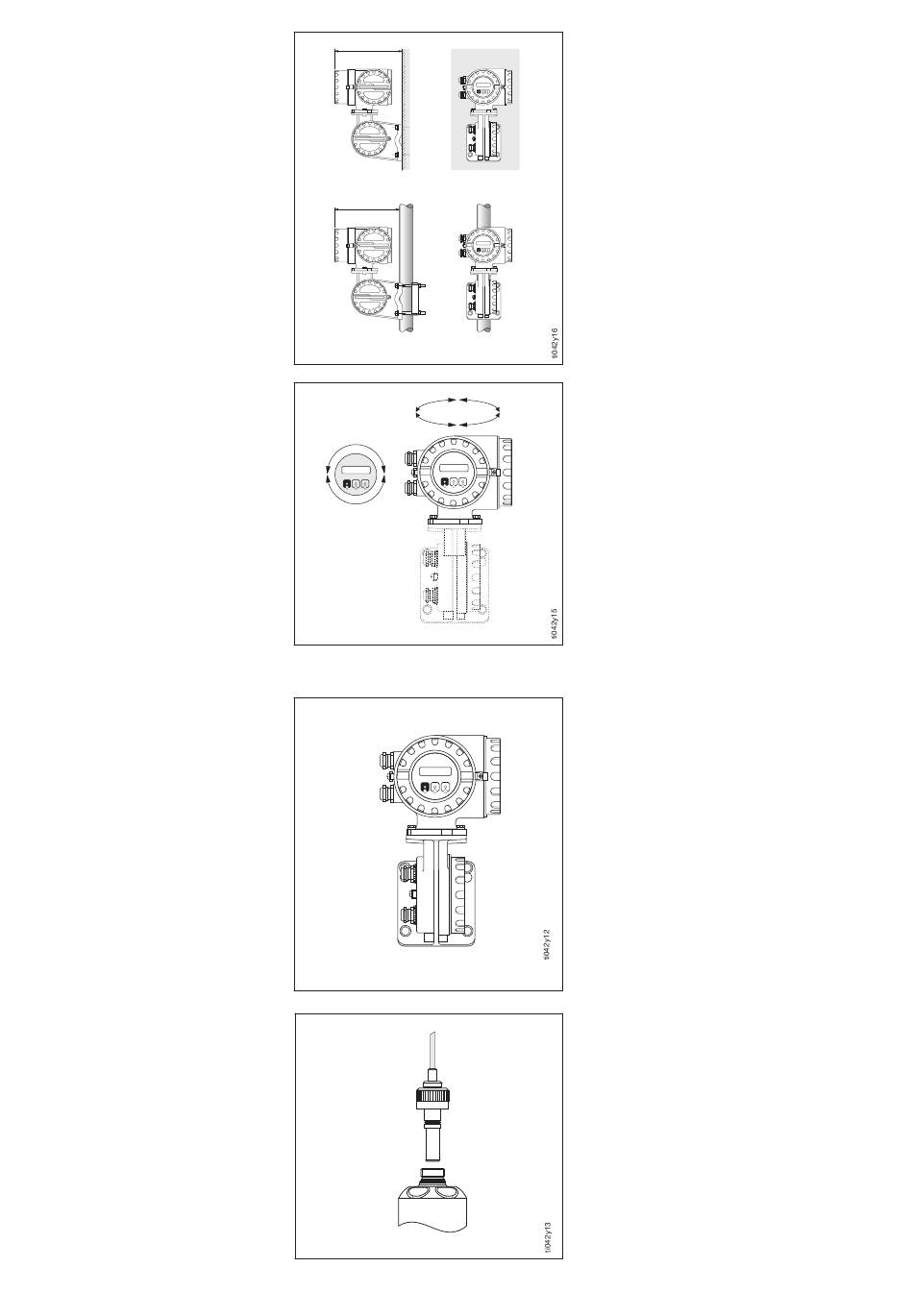

Wandmontage
ca. 240
ANSCHLUSSKLEMMEN - FIELD TERMINALS
ANSCHLUSSKLEMMEN - FIELD TERMINALS
Pfostenmontage
10
Montage des Messumformers
Standardmäßig wird für den Messumfor-
mer das Wandmontageset mitgeliefert.
Für die Pfostenmontage des Messumfor-
mers ist zusätzlich ein spezielles Mon-
tageset lieferbar.
• Beachten Sie unbedingt die elektri-
schen Anschlusspläne auf Seite 11.
• Kabelführung fixieren oder in Panzer-
rohr verlegen.
• Kabel nicht in die Nähe von elektri-
schen Maschinen und Schaltelemen-
ten verlegen.
• Das Messumformergehäuse ist mit
geeigneten Mitteln gegen direkte
Sonneneinstrahlung zu schützen.
Drehen des Messumformergehäuses
sowie der Vor-Ort-Anzeige
Um eine optimale Ausrichtung der Vor-
Ort-Anzeige zu erreichen (bedingt
durch die oft schwierigen Platzverhältnis-
se in der Anlage), ist es möglich, den
Kopf des Messumformergehäuses so-
wie die Vor-Ort-Anzeige um bis zu 360°
zu drehen.
Schutzartkonzept Prosonic Flow
Messumformer Prosonic Flow DMU 93
Der Messumformer erfüllt alle IP 67-
Anforderungen nach EN 60529.
Kundenseitig muss sichergestellt wer-
den, daß nach Öffnen des Gehäuses
oder der Kabelverschraubungen alle
Dichtungen wieder trocken und sauber
in die Dichtungsnut eingelegt werden.
Durchfluss-Messsensoren DDU 10
und DDU 15 sowie
Schallgeschw.-Messsensoren DDU 18
Alle Sensortypen erfüllen alle IP 68-
Anforderungen nach EN 60529.
Unabhängig jeglicher Art von Reinigun-
gen in der Anlage sind die Sensoren
bestens gegen das Eindringen von
Feuchtigkeit geschützt.
Wandstärke-Messsensor DDU 19
Dieser Sensortyp erfüllt alle IP 67-
Anforderungen nach EN 60529.
