Messsystem

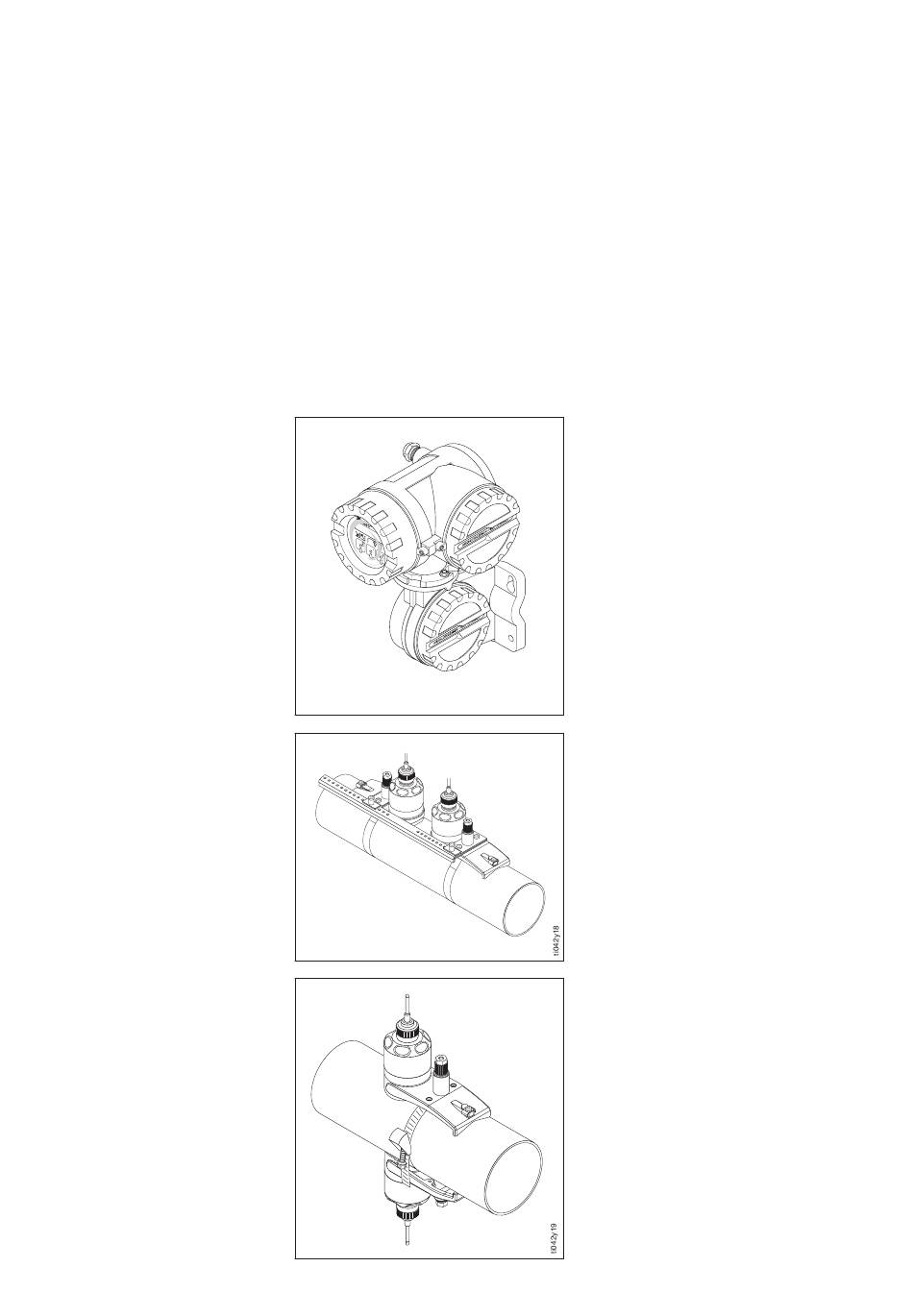

Messumformer DMU 93
Sensoren DDU 10
Sensoren DDU 18
Anwendungsbereiche
Prosonic Flow Messaufnehmer DDU 10
(Clamp On-Ausführung) wird direkt auf
bestehende Rohrleitungen montiert. Ein
Auftrennen oder Öffnen der Rohrleitung
ist nicht erforderlich.
Das System eignet sich hervorragend
zur bidirektionalen Messung reiner oder
leicht verschmutzter Flüssigkeiten.
Speziell bei Nachrüstungen eignet sich
Prosonic Flow, da ein Unterbruch im
Prozess nicht notwendig ist.
Der Prosonic Flow Messaufnehmer
DDU 15 (Einbau-Ausführung) wird über
jeweils eine Sensorhalterung in die Rohr-
leitung eingeschweisst. Dadurch kann
auch in Rohrleitungen gemessen wer-
den, die ausgekleidet sind. Die Monta-
ge ist einfach und wird durch Hilfsmittel
unterstützt.
2
Modulares Messsystem
Prosonic Flow ist komplett modular auf-
gebaut. Sämtliche Messsensoren kön-
nen frei mit dem Messumformer DMU 93
kombiniert werden.
Das Messsystem misst neben dem Volu-
menfluss auch immer die Schallge-
schwindigkeit des Messstoffs mit. Somit
können zum Beispiel verschiedene
Messstoffe unterschieden oder die
Messstoffqualität überwacht werden.
Mit Hilfe der Quick Setup-Bedienung
wird Prosonic Flow vor Ort anwendungs-
spezifisch kalibriert.
Messumformer Prosonic Flow DMU 93
• Menügeführte Bedienung mit zweizeili-
ger, beleuchteter Anzeige und drei
optischen Bedienelementen
(Touch Control).
• "Quick Setup"-Bedienmenü für ge-
führte Inbetriebnahmen.
• Alle Ausgänge sind galvanisch von
Versorgung, Messkreis und auch unter-
einander getrennt.
• Standardmässig vorbereitet für Wand-
stärkemessung.
• Standardmässig vorbereitet für Mes-
sungen mit zwei Sensorpaaren an der
gleichen oder zwei verschiedenen
Messstellen.
• Umformergehäuse Schutzart IP 67.
Clamp On-Durchfluss-Messsensoren
Prosonic Flow DDU 10
Sensorpaar zum Messen des Durchflus-
ses und der Schallgeschwindigkeit des
Messstoffs während des Betriebs.
• 2 Sensortypen für Nennweiten
DN 50...3000 (2"...120")
• Temperaturbereiche –40 °C...+80 °C
bzw. 0...+170 °C
• Schutzart IP 68
• Gehäuse aus rostfreiem Stahl
Schallgeschwindigkeits-Messsenso-
ren Prosonic Flow DDU 18
Sensorpaar zum Messen der Messstoff-
Schallgeschwindigkeit. Nur für die Inbe-
triebnahme der Camp On-Ausführung
erforderlich, sofern die Schallgeschwin-
digkeit im Messmedium nicht bekannt
ist.
• Nennweitenbereich DN 50...3000
(2"...120")
• Temperaturbereiche –40 °C...+80 °C
bzw. 0...+170 °C
• Gehäuse aus rostfreiem Stahl
• Schutzart IP 68
