Endress+Hauser prosonic flow DMU 93 Technische Information Seite 7

Planungshinweise
Sensoren

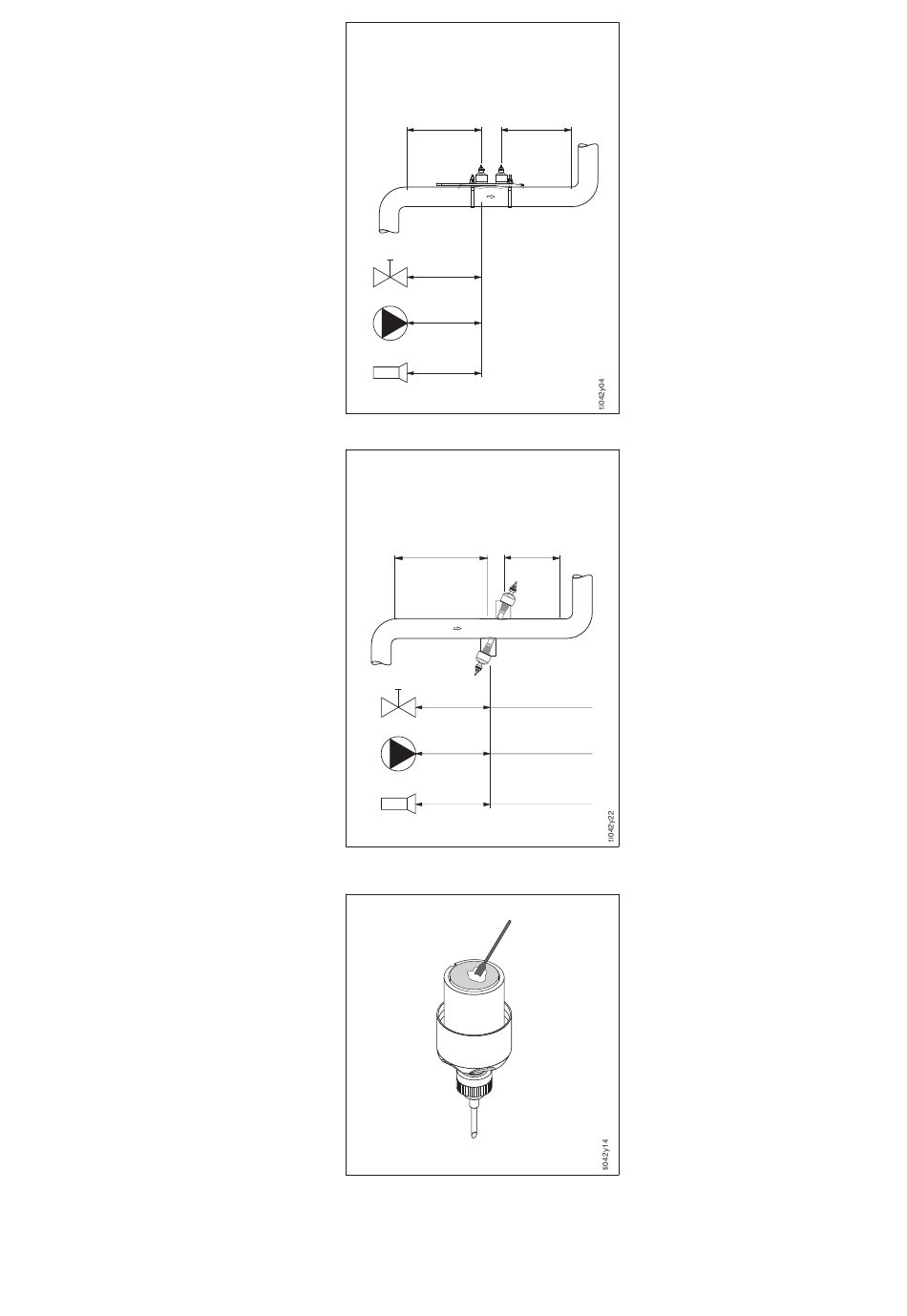

Ein- / Auslaufstrecken
Clamp On-Ausführung
Ein- / Auslaufstrecken
Einbau-Ausführung
Auftragen des
Koppelmediums
Clamp On-Ausführung
15 x DN 5 x DN
40 x DN
20 x DN
18 x DN
Einbau-Ausführung
Einspur: 15 x DN 5 x DN
Zweispur: 10 x DN 5 x DN
Einspur:
40 x DN
20 x DN
18 x DN
7
Ein- und Auslaufstrecken
Um ein ungestörtes Strömungsprofil
zu gewährleisten ist das Ultraschall-
Messsystem möglichst vor Strömungs-
hindernissen wie Rohrkrümmern, Reduk-
tionen oder Stellgeräten einzubauen.
Andernfalls ist sicherzustellen, daß ein
möglichst langes Stück geraden Rohres
zwischen Hindernis und Messgerät
liegt. Nebenstehende Abbildung zeigen
die jeweils mindestens benötigten gera-
den Rohrstrecken nach Strömungshin-
dernissen als Vielfaches der Rohrnenn-
weite DN.
Zweispur:
40 x DN
15 x DN
15 x DN
Koppelmedium
(nur für Clamp On-Ausführung)
Um die akustische Verbindung zwi-
schen Sensor und Rohrleitung zu ge-
währleisten, braucht es ein Koppelmedi-
um. Dieses wird bei der Inbetriebnahme
auf den Sensor aufgetragen. Ein periodi-
sches Erneuern des Koppelmediums ist
normalerweise nicht notwendig.
