Endress+Hauser prosonic flow DMU 93 Technische Information Seite 14

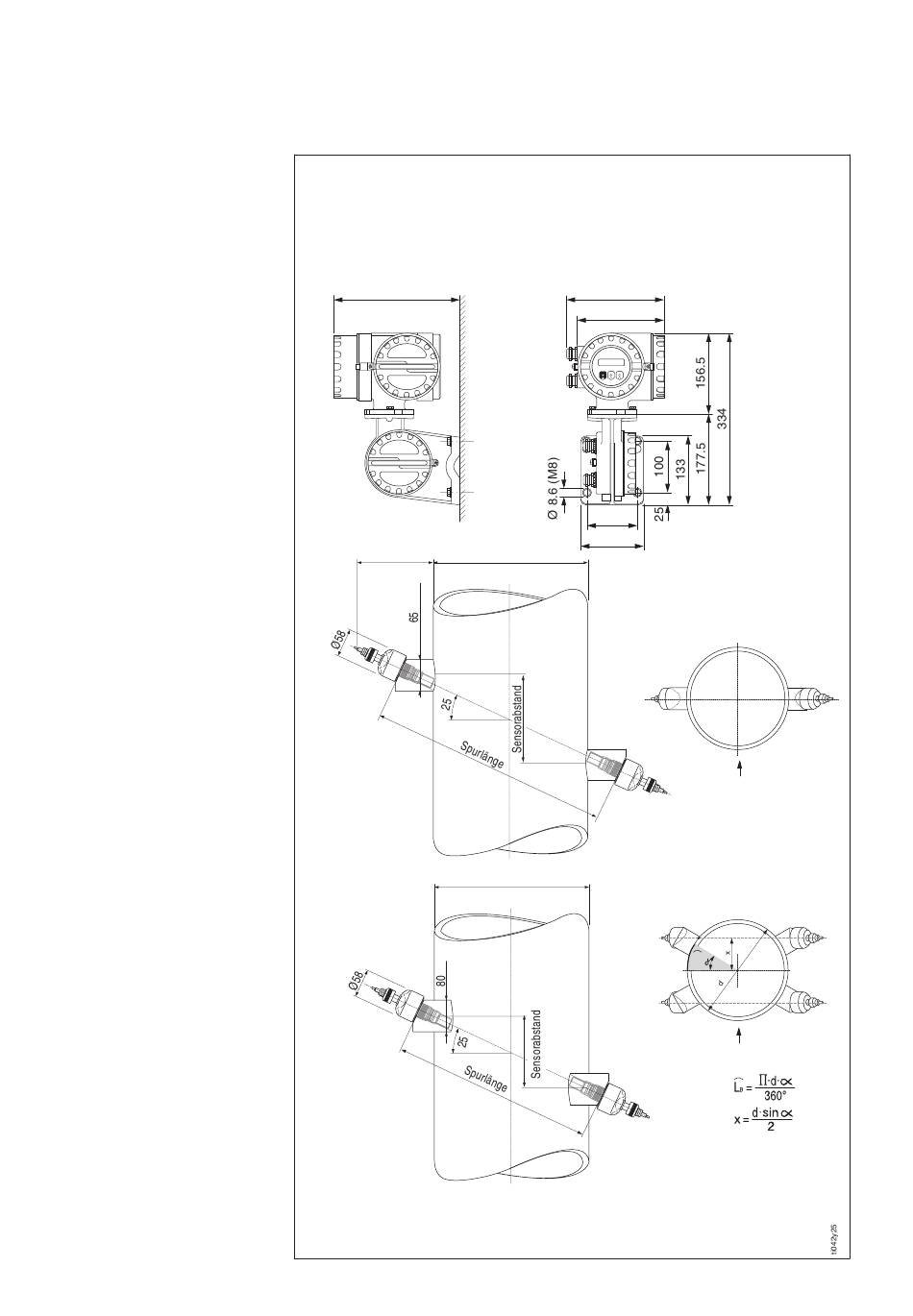

Abmessungen
Einbau-Ausführung
Prosonic Flow-Messsysteme
Hinweis!
Abmessungen und Gewichtsangaben des Messumformergehäuses mit druckfester
Kapselung können von den nachfolgend aufgeführten Daten abweichen.
Beachten Sie deshalb bitte auch die separate Ex-Zusatzdokumentation.
Gewichte:
• Messumformer DMU 93 . . . . = 4,7 kg
• Sensoren DDU 15
Einspurausführung . . . . . . . = 4,5 kg
• Sensoren DDU 15
Zweispurausführung . . . . . . = 12,0 kg
246
ANSCHLUSSKLEMMEN - FIELD TERMINALS
ANSCHLUSSKLEMMEN - FIELD TERMINALS
ca. 150 Rohrdurchmesser
Ansicht A
Ansicht B
14
190.5
171
100
123
Einspur-
Ausführung
Rohrdurchmesser
Zweispur-
Ausführung
Ansicht A
L
B
Ansicht B
Bogenlänge
Versatz
