Elektrischer Anschluß

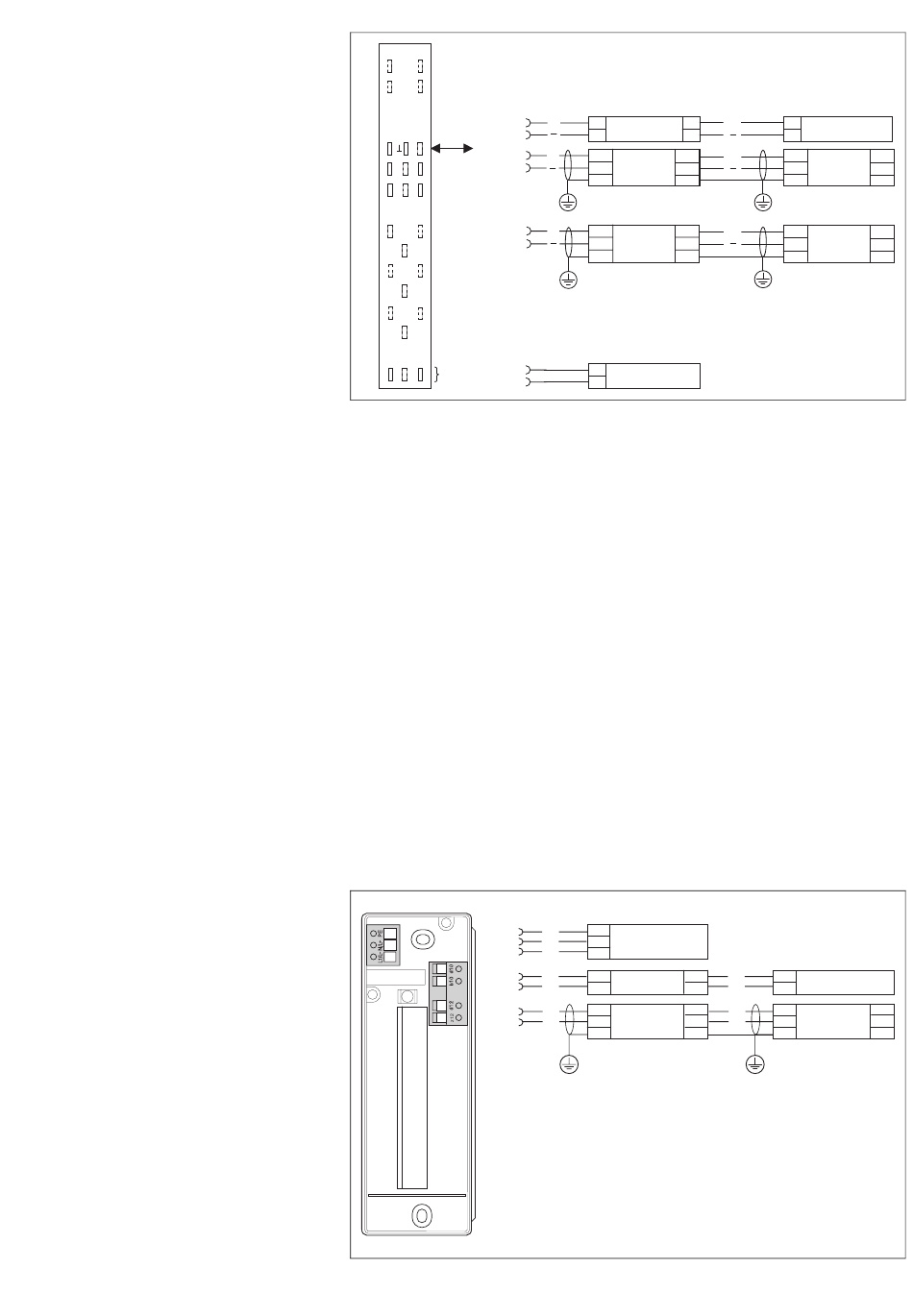

Anschlußdiagramm für
Schnittstellenkarte
FXA 675
Anschlußdiagramm für
Monorack II RS 485
d
b z
2
4
6
d10
8
b10
10
+
d12
12
z12
14
16
18
d14
z14
20
22
24
26
28
30
L+
L-
d32
32
z32
Busverdrahtung
Verwenden Sie Kabel mit Abschirmung,
2-Draht, verdrillt (twisted pairs) mit typi-
schen Kilometerwerten L' = 270 µH,
Cll' = 88 nF, R' = 43 Ω, Cls' = 90 nF.
• Max. Kabellänge pro Kanal: 1200 m
• Die Busabschirmung muß durchge-
hend verdrahtet und geerdet werden
• Wir empfehlen den Bus an beiden En-
den und an jedem Gerät zu erden.
(Evtl. an PAL anschließen)
Schnittstellenkarte FXA 675
• Klemmen d10 und b10 sind für den
Rackbus
• Klemmen d12 — Data A, z12 — Data B
bzw. d14 — Data A, z14 — Data B
sind für den Rackbus RS 485, Kanal 1
bzw. 2
• Die Busabschirmung wird extern
geerdet (z.B. Erdschiene); das Rack-
chassis muß auch geerdet werden.
PE
N/L-
L1/L+
d10
b10
d12
z12
5
+
d10
d10
Rackbus
b10
b10
+
A1
A1
Rackbus
B1
B1
RS 485 1
GND
GND
+
A2
A2
Rackbus
B2
B2
RS 485 2
GND
GND
L+
20...30 V
L-
Monorack II RS 485
Die Bus- und Versorgungsklemmen sind
in der Grundplatte des Monorack-
gehäuses zu finden:
• Rackbusverdrahtung vom anderen
Commutec-Meßumformer in der
Monorackbaugruppe mit Klemmen
d10 und b10 verbinden.
• Rackbus-RS-485-Verdrahtung von der
Karte FXA 675 im Masterrack wie folgt
anschließen: d12 — Data A, z12 —
Data B
• Busabschirmung erden, evtl. an Poten-
tialausgleichsleitung anschließen
• Durch Steckverbinder sind Querverbin-
dungen der Spannungsversorgung
möglich, welche die Verdrahtungsar-
beit wesentlich erleichtern.
GND
-
Versorgung
+
+
d10
d10
Rackbus
-
b10
b10
+
A
A
Rackbus
-
B
B
RS-485
GND
GND
+
d2
ZA 67x
d4
+
A1
A1
Rackbus
B1
B1
RS 485 1
GND
GND
+
A2
A2
Rackbus
B2
B2
RS 485 2
GND
GND
+
d2
ZA 67x
-
d4
+
A
A
Rackbus
-
B
B
RS-485
GND
GND
