Meßsystem

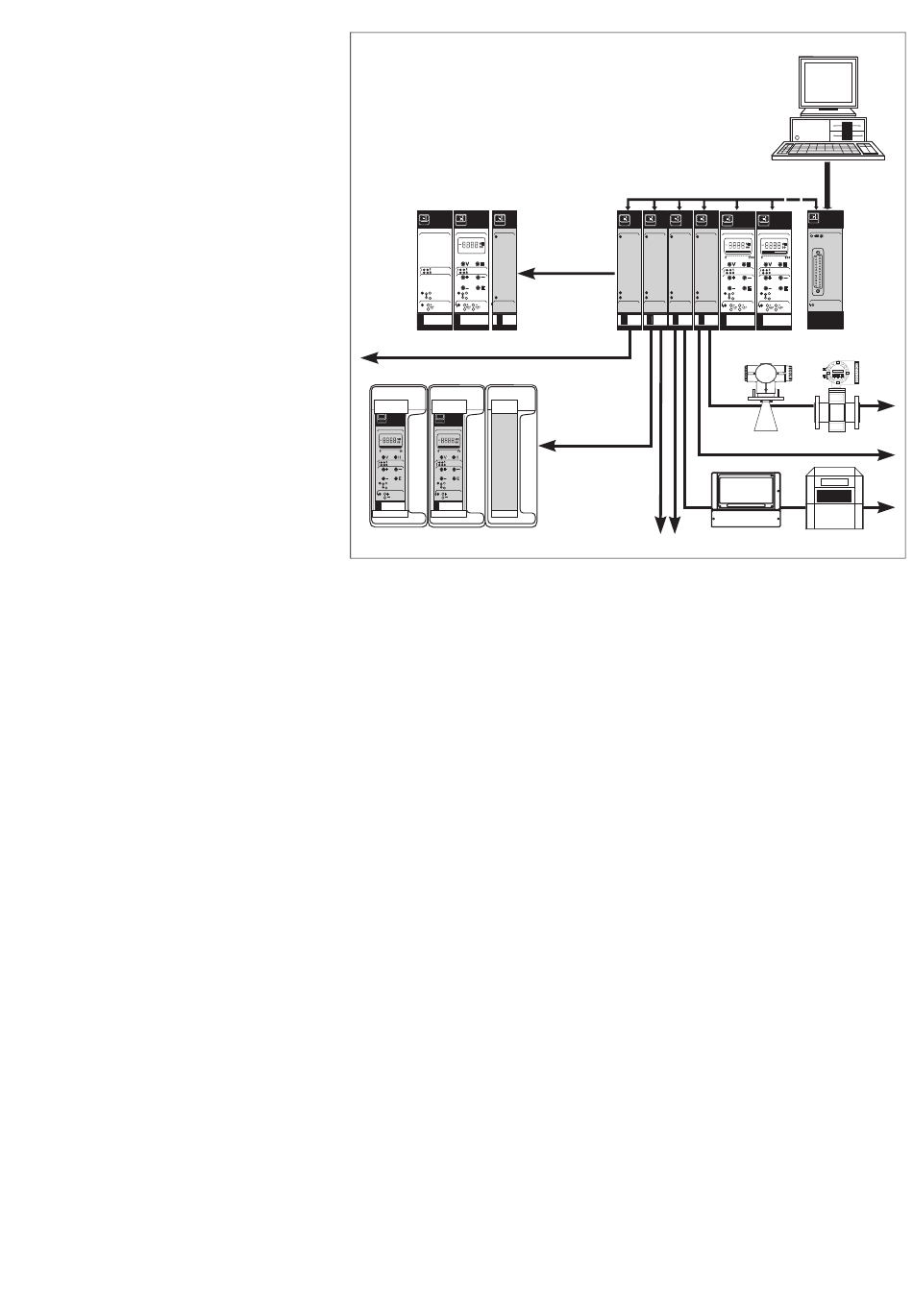

Sterntopologie: Mehrere
Schnittstellenkarten
FXA 675 im Masterrack
führen zu einer Segmen-
tierung des Busses.
Die max. Länge von
jeder Rackbus-RS-485-
Leitung ist 1200 m
Sekundäres Rack
FMU 671
FMB 672
FXA 675
1kanaliges
FXA 675
Monorack Insel
Systemkomponenten
Die Schnittstellenkarte FXA 675 dient als
Verbindung zwischen Meßinseln oder
individuellen Transmittern und einem
Masterrack. Je nach Topologie, besteht
das Meßsystem aus:
• einer oder mehreren Schnittstellenkarten
FXA 675 in einem Masterrack
• bis zu 25 Feldtransmittern mit Schnitt-
stelle Rackbus RS 485 pro Kanal (10
in explosionsgefährdetem Bereich),
z.B. Prosonic, Micropilot, Promag,
Promass
• Schnittstellenkarte FXA 675 in einem
sekundären Rack mit Commutec-Meß-
umformern, z.B. Nivotester FMU,
Commutec PMX, Promag II
• Monorack II RS 485 (1kanaliges
FXA 675) mit Commutec-Meßumformern
im Monorack-Wandaufbaugehäuse
• Gateway ZA in einem Masterrack für
den Anschluß an einen Personal Com-
puter, eine SPS oder ein übergeordne-
tes System
• Ggfs. Bedien- und Anzeigeprogram-
me, z.B. Commuwin, Commugraph
und Commutool.
Bis zu 64 Feldtransmitter und
Commutec-Meßumformer können an ein
Gateway ZA angeschlossen werden.
3
Personal Computer mit An-
zeige- und Bediensoftware
Rackbus
FXA 675
FXA 675
FXA 675
FXA 675
FXA 675
max.1200 m
Monorack II
RS 485
Rackbus
RS-485
Feldtransmitter mit Schnittstelle RS 485
Verkettung
Da sich bei jeder Schnittstelle eine
kleine Verzögerung (ca. 60 µs) ergibt,
ist die Verkettung von vielen Racks zu
vermeiden. Die Gesamtverzögerung an
der Leitung kann Timeoutfehler im Gate-
way ZA hervorrufen.
Segmente
Soll der Bus mit voller Leistung über
größere Entfernungen betrieben wer-
den, ist eine Segmentierung zu empfeh-
len. Eine Gerätestörung kann dadurch
besser lokalisiert werden.
Direkter Anschluß an einen
Personal Computer
Feldtransmitter mit Schnittstelle Rackbus
RS 485 können auch direkt an einen
Personal Computer angeschlossen
werden, ohne die Schnittstelle FXA 675
und das Gateway ZA zu benutzen.
Dazu stehen eine PC-Einsteckkarte
RS 485 (Teile Nr. 016399-0000) oder ein
Adapter RS 485/RS 232C (Teile Nr.
230 V: 016398-0000; 115 V: 016398-0050)
zur Verfügung.
RS 232C
ZA 673
FMC 672 Z
FMX 770
max.1200 m
