Technische
Information

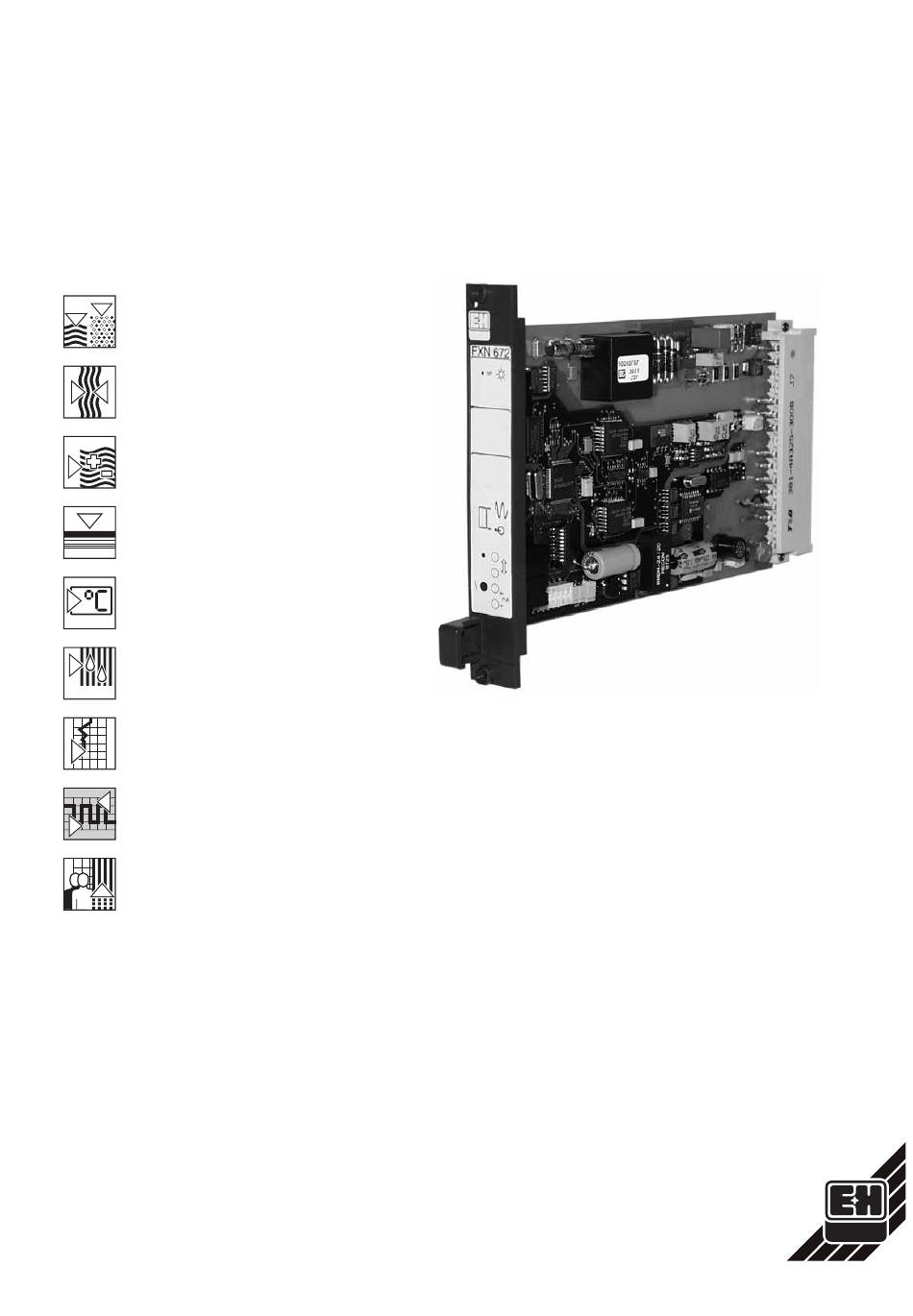

TI 295F/00/de
Betriebsanleitung
017579-0000
Feldnahe Kommunikation

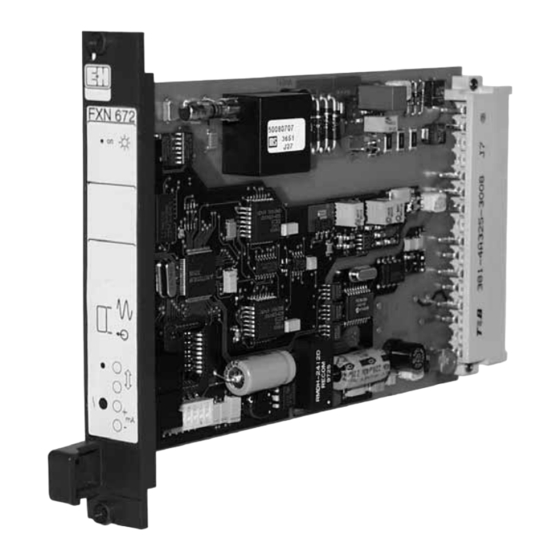

Meßumformerspeisegerät FXN 672
Eigensichere Spannungsversorgung für
HART-Transmitter
Verbindet HART-Transmitter mit dem Rackbus
Einsatzbereich
Das FXN 672 ist ein eigensicherndes
Meßumformerspeisegerät für aktive und
passive HART-Transmitter. Die Strom-
kreise des Sensoreingangs, des Strom-
ausgangs und der externen Span-
nungsversorgung sind voneinander gal-
vanisch getrennt. Die Kommunikations-
buchsen an der Frontplatte erlauben die
Vorort-Einstellung des HART-Transmit-
ters durch ein Handbediengerät
DXR 275 oder durch die Commubox
FXA 191.
Das FXN 672 setzt auch das HART-
Signal in ein Rackbus-Signal um. Über
ein Gateway ZA wird der digitale An-
schluß an ein übergeordnetes Prozeß-
leitsystem möglich. Mit Commuwin II
können Parameter im Transmitter verän-
dert, Meßwerte abgefragt oder Fehler er-
kannt werden.
Endress
Unser Maßstab ist die Praxis
In diesem Fall werden Fremdgeräte
über "Universal- und Common-Practice-
Kommandos" bedient.
Vorteile auf einen Blick
• Digitale Systemintegration von
HART-Transmitter über
Standard-Busprotokolle, z. B.
Modbus, Interbus, PROFIBUS,
ControlNet
• HART-Multiplexerfunktion
• Eigensichere Spannungsversorgung
• Geeignet für aktive wie auch passive
Transmitter
• Volle galvanische Trennung
• HART-Konformität
+
Hauser
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser FXN 672
Inhaltszusammenfassung für Endress+Hauser FXN 672
- Seite 1 • HART-Multiplexerfunktion DXR 275 oder durch die Commubox • Eigensichere Spannungsversorgung FXA 191. • Geeignet für aktive wie auch passive Das FXN 672 setzt auch das HART- Transmitter • Volle galvanische Trennung Signal in ein Rackbus-Signal um. Über • HART-Konformität ein Gateway ZA wird der digitale An- schluß...
-
Seite 2: Elektrischer Anschluß
Störungs-LED – Handbediengerät DXR 275 bzw. Testbuchsen Commubox FXA 191 anschließen, um den HART-Transmitter einzustellen • Testbuchsen – 4...20 mA-Ausgang hier überprüfen Frontplatte des FXN 672 Hakenschalter Hakenschalter oben: • Oben: Transmitter mit passivem passiver Transmitter Ausgang Hakenschalter unten: • Unten: Transmitter mit aktivem Ausgang... - Seite 3 Transmitter. Meßeinrichtung Einstellung Die Meßeinrichtung besteht aus einem Die Einstellelemente des FXN 672 müs- FXN 672 und einem aktiven bzw. passi- sen wie folgt eingestellt werden: ven HART-Transmitter: • Schiebeschalter an der Frontplatte: • passive: z. B. Micropilot FMR 231, –...
-
Seite 4: Rackbus-Betrieb
HART-Multiplexer Bis zu 64 FXN-672-Geräte können an den Rackbus angeschlossen werden. Das Gateway ZA ließt zyklisch den Sta- tus des FXN 672 und den Meßwert des dazugehörigen HART-Transmitters und speichert die Information in einem Auto- Scan-Puffer. Das übergeordnete System hat Zugriff auf den Puffer und liest die Werte als Block aus. - Seite 5 FXN 672 den Download Rackbusadresse des FXN 672. zum HART-Gerät beendet hat (rote LED Werden die HART-Buchsen benutzt, so am FXN 672 erlischt). Dies kann je nach wird die Verbindung über den HART- HART-Gerät einige Minuten dauern. Da- Server aufgebaut: nach muß...
-
Seite 6: Fehlersuche
V11H0, V11H1 Die Störungs-LED reagiert wie folgt: und V11H2 abgelegt, unsichtbar für Commuwin II, siehe unten und Seite 5. Bedeutung Die Codes für das FXN 672 sind in der leuchtet Störung bei FXN 672 untenstehenden Tabelle aufgelistet. Die Rackbusbetrieb: Störung... -
Seite 7: Technische Daten
Meßumformerspeisegerät/Trenner für aktiven bzw. passiven HART-Transmitter Arbeitsweise und Systemaufbau Funktion Eigensicheres Meßumformerspeisegerät für HART-Transmitter mit HART/Rackbus-Schnittstelle Modularität FXN 672 und HART-Transmitter, bei Rackbus-Kommunikation, mit Gateway ZA. Sensoren Alle HART-Transmitter konform mit HART-Protokoll-Revision 5.0 aufwärts mit passivem oder aktivem Stromausgang Eingang Signal 4...20 mA-Stromsignal mit übergeordnetem HART-Signal... -
Seite 8: Ergänzende Dokumentation
EN 61010-1, EN 50 020 HART-Konformität HART FSK Physical Layer (Rev. 8.0) Test Procedure CE-Zeichen FXN 672 erfüllt die gesetzlichen Anforderungen aus den EG-Richtlinien. Endress+Hauser bestätigt das erfolgreiche Prüfen des Geräts mit dem Anbringen des CE-Zeichens Produktübersicht Meßumformerspeisegerät FXN 672...
