Technische Daten
Monorack II RS 485

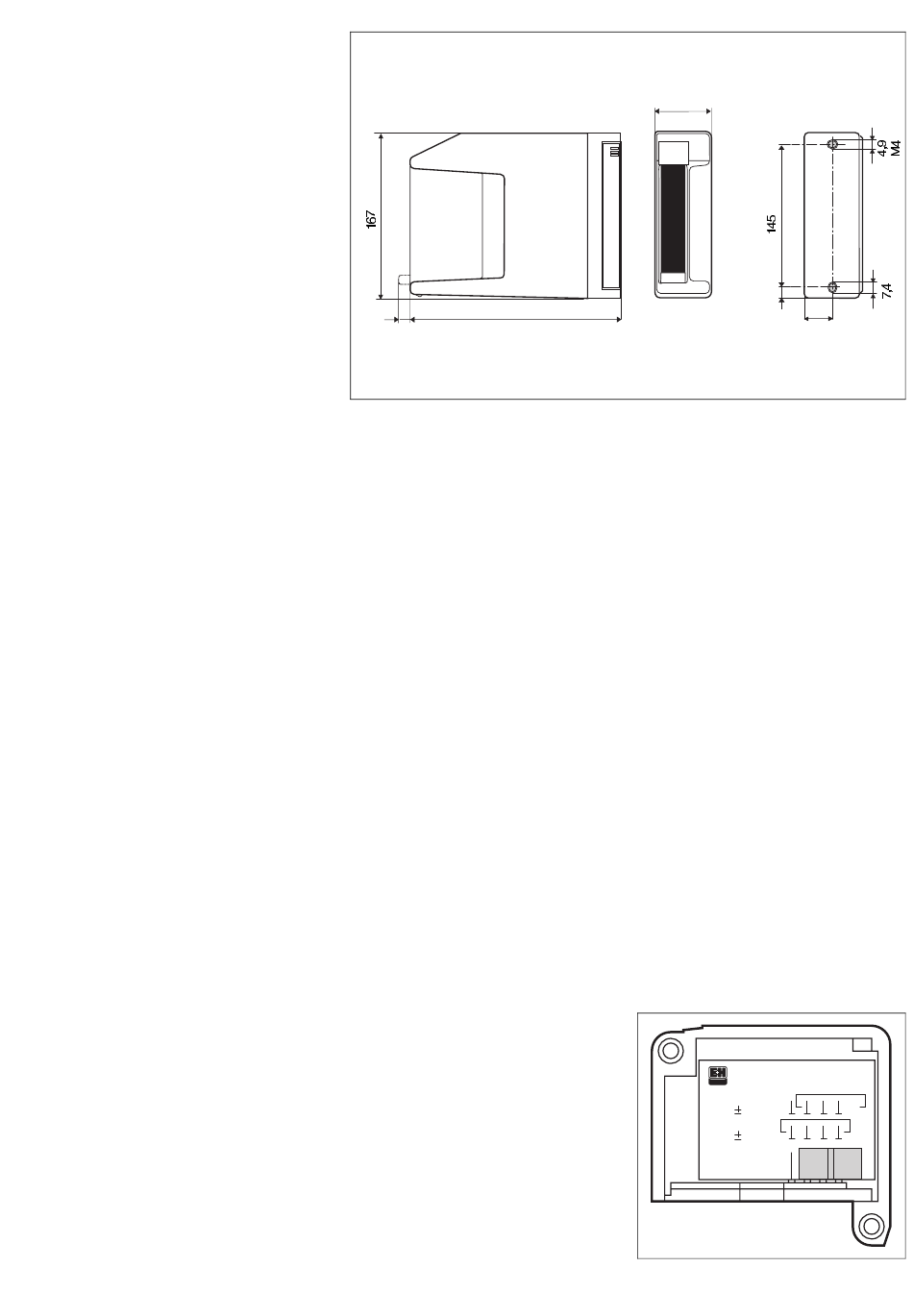

Abmessungen und
Bohrplan für Einzel-
montage des Monorack II
RS 485
10
200
Bauform
• Montage: Wandaufbaugehäuse
• Gehäuse: aus ABS, grau
• Sockel: aus ABS, schwarz
• Schnittstellenkarte: eingebaut, 1kana-
lig, Gehäuse mit Blindplatte abgedeckt
• Schutzart nach DIN 40 050:
IP 40 bei Montage auf ebener Wand
• Umgebungstemperatur:
- Bei Reihenmontage:max. +50 °C
- Bei Einzelmontage oder bei
1 cm Abstand
Nennbereich:
0 °C...+60 °C
Grenzbereich:-20 °C...+60 °C
• Klimaklasse nach DIN 40 040: KSE
• Gewicht mit Netzteil und FXA-Karte:
ca. 0,94 kg
Elektrischer Anschluß
• Netzanschluß: 3 Klemmen
• Signaleingang und -ausgang:
Klemmleiste mit 4 Klemmen
• Anschlußquerschnitt:
2
bis 4 mm
(Draht)
2
bis 2,5 mm
(feindrähtig)
2
bis 2 x 1,5 mm
(feindrähtig)
• Querverbindungen:
- nur für Spannungsversorgung
- Belastbarkeit: 5 A für Erdung,
4 A für Spannungsversorgung
Einstellung des
Spannungsbereiches
für AC-Netzteil
7
55
4 TE
Power Pack
• 115/230 V AC ±15 %, 50/60 Hz
oder
100/200 V AC ±15 %, 50/60 Hz,
oder
24/48 V AC ±15 %, 50/60 Hz,
oder
16...60 V DC (Bei Überschreiten des
zulässigen Spannungsbereiches
sichere Trennung nur bei Verwendung
einer geeigneten externen Sicherung)
oder 24 V DC (ohne Netzteil)
• Sekundärseite: galvanisch sicher von
der Primärseite getrennt
• Gleichspannung: ca. 21 V
• Ausgangsstrom: max. 165 mA
• Ausgangsleistung: max. 3,5 W
• Überlast-/kurzschlußfest
Zubehör (beigelegt)
• 3 Codierstifte
• 5 Querverbinder
• 1 blaue Kabeldurchführung
Zertifikate
• PTB Nr. Ex-84.B.2085 U
ENDRESS + HAUSER
918151-0130
230 V 15%
115 V 15%
30
