Einstellung
Elektrischer Anschluß
Anschußbelegung der
25poligen Messerleiste
an der Rückseite des
Gerätes
Leuchtdioden
• Grüne Bereitschafts-LED
– leuchtet, wenn Gerät eingeschaltet
• Grüne Kommunikation-LED
– leuchtet bei Rackbus-Kommunikation
(1 s Nachleuchtzeit)
• Rote Störungs-LED
– leuchtet bei Störung
– blinkt bei Warnung
Schiebeschalter
• Oben: Rackbusbetrieb
• Unten: Standardbetrieb
Buchsen
• HART-Kommunikationsbuchsen:
– Handbediengerät DXR 275 bzw.
Commubox FXA 191 anschließen,
um den HART-Transmitter einzustellen
• Testbuchsen
– 4...20 mA-Ausgang hier überprüfen
Hakenschalter
• Oben: Transmitter mit passivem
Ausgang
• Unten: Transmitter mit aktivem Ausgang
Adressenschalter
Bei Rackbus-Betrieb eindeutige Adres-
se zwischen 0 und 63 einstellen:
Switch
1
2
3
ON
1
2
4
OFF
0
0
0
Sicherungen
• Externe Spannungsversorgung:
T 160 mA
• Sensorstromkreis:
mT 63 mA
Transmitterkabel
Ein verdrilltes, abgeschirmtes Kabel
wird für die Sensorleitung empfohlen.
Alle anderere Verbindungen können mit
handelsüblichem Installationskabel erfol-
gen, max. 25 Ω pro Draht.
d
b z
2
Eingang
4
6
8
10
+
Rackbus
12
+
Ausgang
_
14
16
18
20
22
24
26
28
30
L+
L-
32
Hilfsernergie
2
Bereitschafts-
LED
Kommunikations-
LED
Störungs-LED
Sicherung
mT 63 mA
4
5
6
8
16
32
SW2
0
0
0
ON
OFF
• Abschirmung sensorseitig erden:
Ggf. Ex-Vorschriften beachten.
Bei Nicht-Ex-Anwendungen ist auch
beiseitige Erdung möglich.
+
d2
+
passiver
d4
Transmitter
aktiver
+
z2
+
z4
Transmitter
+
d10
d2
b10
d4
+
d12
+
d14
d32
L+
20...30 V
z32
L-
FXN 672
on
Schiebe-
schalter
HART-
buchsen
+
mA
Testbuchsen

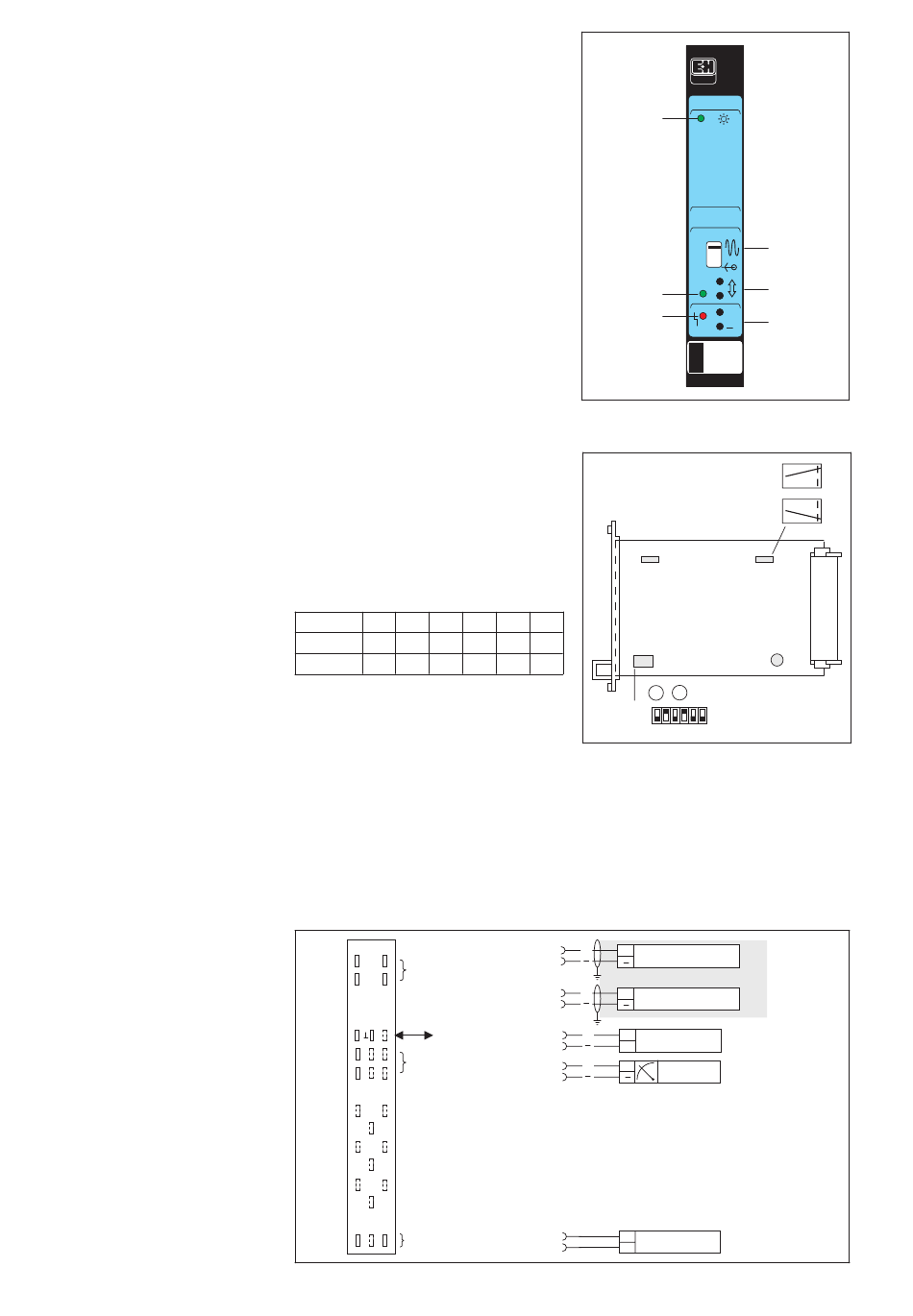

Frontplatte des FXN 672
Hakenschalter oben:
passiver Transmitter
Hakenschalter unten:
aktiver Transmitter
SW1
Sicherung
T 160 mA
2 + 8 = 10
1 2
3 4 5 6
Einstellelemente
HART-Transmitter
Ex-Bereich
HART-Transmitter
Kommunikation
ZA 67x
Analogausgang
4...20 mA
Spannungsversorgung
