Arbeitsweise und Systemaufbau

Der vom Schwimmer erkannte Flüssigkeitsstand wird über das Messband an den Messkopf übertra-
gen. Diese Änderung im Flüssigkeitsstand wird in den Rotationswinkel der Stachelwalze konvertiert.
Das Messband weist in gleichmäßigen Abständen kleine Löcher auf und zeigt den Flüssigkeitsstand
genau an, indem es den Getriebemechanismus extrem genau steuert. Nach der Messung wird das
Messband auf einer Trommel aufgewickelt. Eine Bandfeder ist direkt an der Bandtrommel ange-
bracht und sorgt so konstant für eine gewisse Spannung auf dem Messband. Auf diese Weise wird
sichergestellt, dass der Schwimmer und das Messband immer im Gleichgewicht sind. Zudem wird die
Distanz, die der Schwimmer durch Änderungen im Flüssigkeitsstand zurücklegt, kontinuierlich ange-
zeigt.
1
2

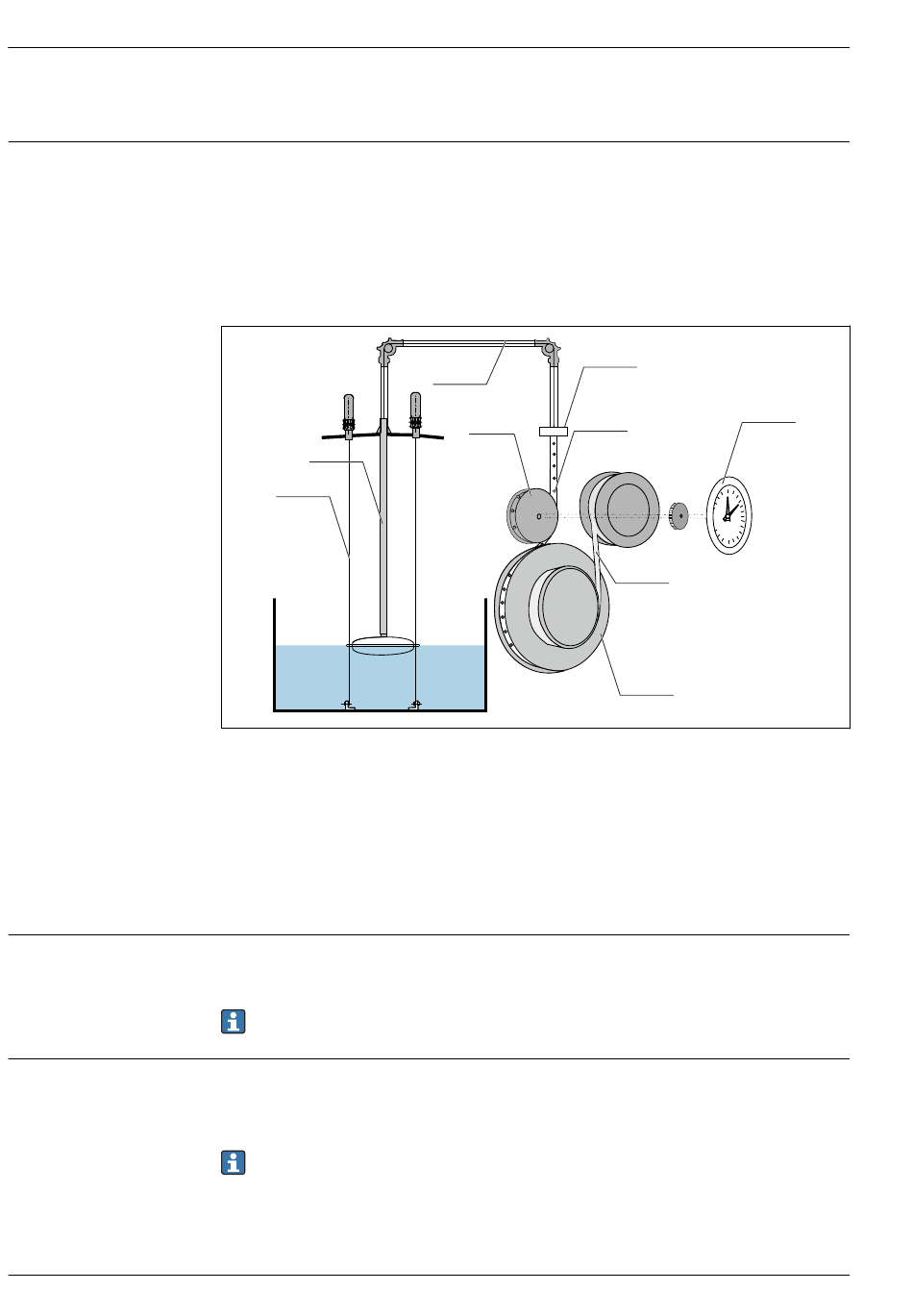

 1 Funktionsprinzip
1 Messband
2 Führungsdraht
3 Führungsrohr
4 Stachelwalze
5 Messkopfanschluss
6 Messband (mit Perforierungen für die Stachelwalze)
7 Bandfeder
8 Messbandtrommel
9 Ziffernscheibe
AT1
• 4 ... 20 mA Ausgang
• Max. 6 Punkte Alarmsignalausgang
Nähere Informationen hierzu siehe Technische Information zum AT1.
TMD1
• Bi-serieller 2-Leiter-Impulsausgang (V1-Protokoll)
• 4 ... 20 mA Ausgang
• Max. 8 Punkte Alarmsignalausgang
Nähere Informationen hierzu siehe Technische Information zum TMD1.
