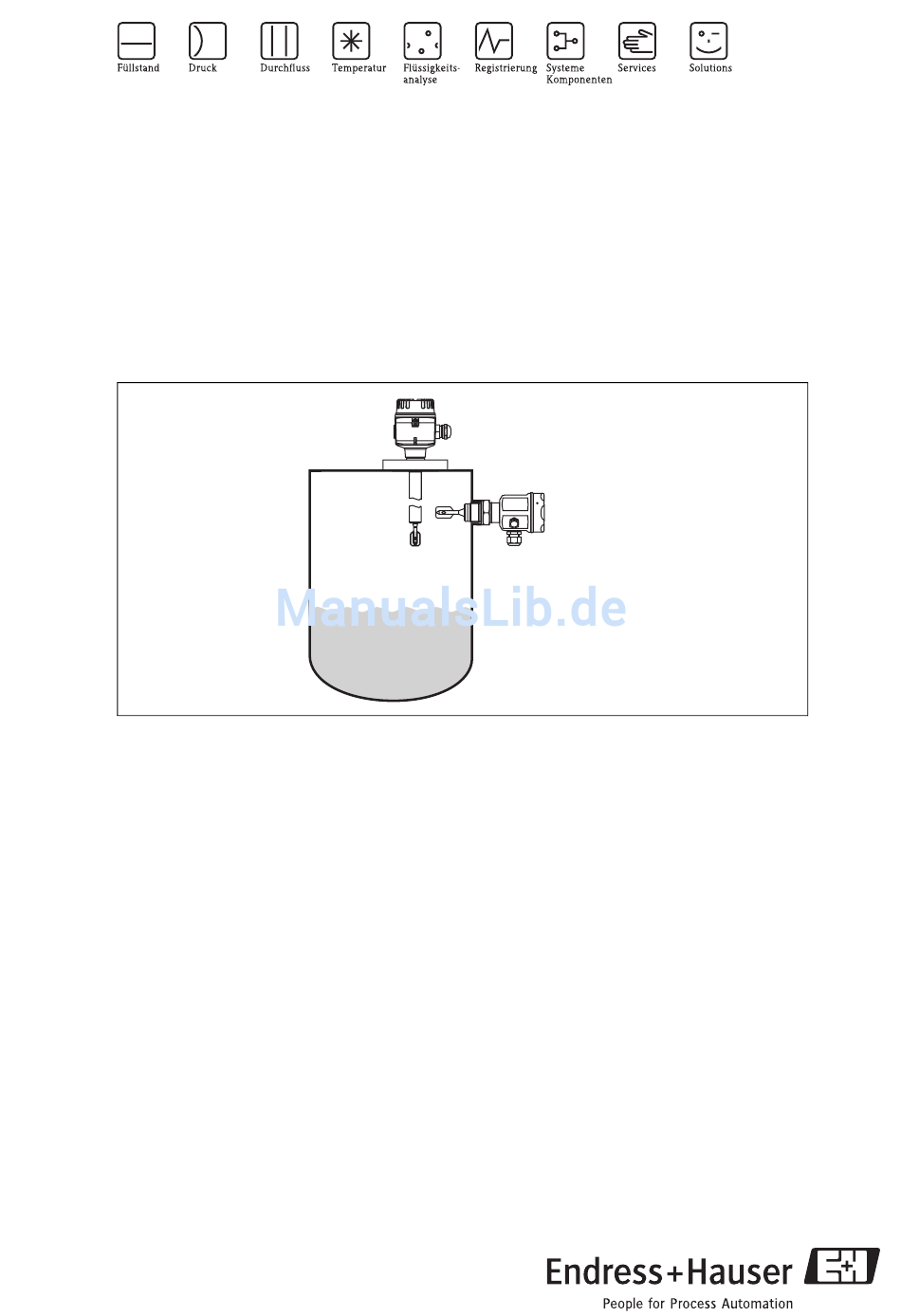

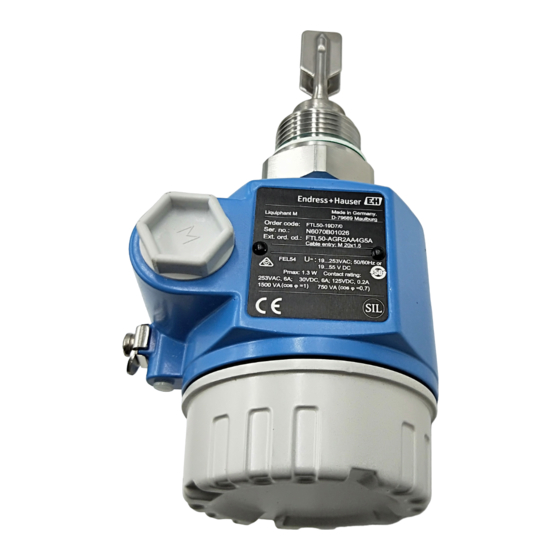

Handbuch zur Funktionalen Sicherheit
Liquiphant M/S mit
Elektronikeinsatz FEL51
Grenzstand-Messsystem
Anwendungsbereich
Überfüllsicherung bzw. betriebliche Maximumdetektion
von Flüssigkeiten aller Art in Behältern, welche den
besonderen Anforderungen der Sicherheitstechnik nach
IEC 61508/IEC 61511-1 genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen
• für Sicherheitsfunktionen bis SIL 2
• an Explosionsschutz durch Eigensicherheit oder
druckfeste Kapselung
• an elektromagnetische Verträglichkeit nach EN 61326
und NAMUR-Empfehlung NE 21.
SD164F/00/DE/07.10
71118534
Ihre Vorteile
• Für Überfüllsicherungen bis SIL 2
– unabhängig beurteilt (Functional Assessment) durch
exida.com nach IEC 61508/IEC 61511-1
• Überwachung auf Korrosion an der Schwinggabel des
Messaufnehmers
• keinerlei Abgleich
• Fremdvibrationssicher
• einfache Inbetriebnahme
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiphant M
Inhaltszusammenfassung für Endress+Hauser Liquiphant M
- Seite 1 Handbuch zur Funktionalen Sicherheit Liquiphant M/S mit Elektronikeinsatz FEL51 Grenzstand-Messsystem Anwendungsbereich Ihre Vorteile Überfüllsicherung bzw. betriebliche Maximumdetektion • Für Überfüllsicherungen bis SIL 2 von Flüssigkeiten aller Art in Behältern, welche den – unabhängig beurteilt (Functional Assessment) durch besonderen Anforderungen der Sicherheitstechnik nach exida.com nach IEC 61508/IEC 61511-1...
-
Seite 2: Inhaltsverzeichnis
Spezifische Werte und Verschaltungsarten für das Messsystem Liquiphant M/S mit FEL51 ....9 Exida Management Summary ....10... -
Seite 3: Sil Konformitätserklärung
SIL Konformitätserklärung L00-FEL51xxx-01-06-xx-a2-001... -
Seite 4: Allgemeines
• der “Wahrscheinlichkeitsanteil sicherheitsgerichteter Fehler” (SFF) eines zur Sicherheitsfunktion geeigneten Messsystems definiert. Die spezifischen Werte für das Messsystem Liquiphant M/S mit FEL51 (AC-Version) finden Sie in der Tabelle im Anhang. Zulässige Versagenswahrscheinlichkeiten der gesamten Sicherheitsfunktion in Abhängigkeit vom SIL für "Low Demand Systeme", die auf Anforderungen (z.B. -
Seite 5: Aufbau Des Messsystems Mit Liquiphant M/S Mit Fel51
Aufbau des Messsystems mit Liquiphant M/S mit FEL51 Grenzstand-Messsystem In der folgenden Abbildung ist das Messsystems dargestellt (beispielhaft). Liquiphant M/S Elektronikeinsatz L00-FTLxxxxx-16-06-xx-de-000.eps Sicherheitsfunktion Die Sicherheitsfunktion gilt nur für MAX-Sicherheit (Überfüllsicherung). Für die Sicherheitsfunktion sind folgende Einstellungen zugelassen: Gerät Einstellung Auslieferzustand... -
Seite 6: Mitgeltende Gerätedokumentation
Zulässige Varianten des Liquiphant M/S mit FEL51 für die Sicherheitsfunktion Folgende Kombinationen sind für das Messsystem zulässig: Liquiphant M mit FEL51 Liquiphant S mit FEL51 FTL50-######1###* FTL70-######1####* FTL51-######1###* FTL71-######1####* FTL50H-######1###* FTL51H-######1###* FTL51C-######1####* Zulässige Gerätetypen (# = alle Geräteausprägungen zulässig); * 1= FEL51 Angaben für die Sicherheitsfunktion... -
Seite 7: Einstellungen Und Installationshinweise
Einstellungen und Installationshinweise Installationshinweise Die Hinweise zur korrekten Installation des Liquiphant M/S mit FEL51 sind der Kompaktanleitung (KA) zu entnehmen. Da die Anwendungsbedingungen Einfluss auf die Sicherheit der Messung haben, sind die entsprechenden Hinweise in der Technischen Information (TI) und Kompaktanleitung (KA) zu beachten. -
Seite 8: Verhalten Im Betrieb Und Bei Störung
Das Verhalten im Betrieb und bei Störung wird in den folgenden Dokumentationen beschrieben. Gerät Beschreibung der Einstellung in Dokumentation: Liquiphant M/S mit FEL51 KA143F, KA163F, KA144F, KA164F, KA162F, KA165F, KA172F, KA173F, * (* abhängig vom Typ, siehe Tabelle: Mitgeltende Gerätedokumentation, Seite 6) Wiederkehrende Prüfung des Messsystems... -
Seite 9: Anhang
Die Tabelle zeigt sicherheitsrelevante Werte und Verschaltungsarten für das Messsystem. Verschaltungsarten für das Messsystem Hinweis! Liquiphant M/S mit FEL51 Zu der nachfolgenden Tabelle sind folgende Punkte zu beachten: • Der PFD Wert gilt für Alarme mit gesperrter Thyristorschaltung (hochohmig). Die Verwendung der offenen Thyristorschaltung (niederohmig) bedarf einer erweiterten Betrachtung. -
Seite 10: Exida Management Summary
Exida Management Summary L00-FEL51xxx-01-06-xx-en-003.tif L00-FEL51xxx-01-06-xx-en-002.tif... - Seite 11 L00-FEL51xxx-01-06-xx-en-004.tif...
-
