Kettenlader mit Gummiketten
14. Aus- und Einbau der Schnellanschluss-Baugruppe

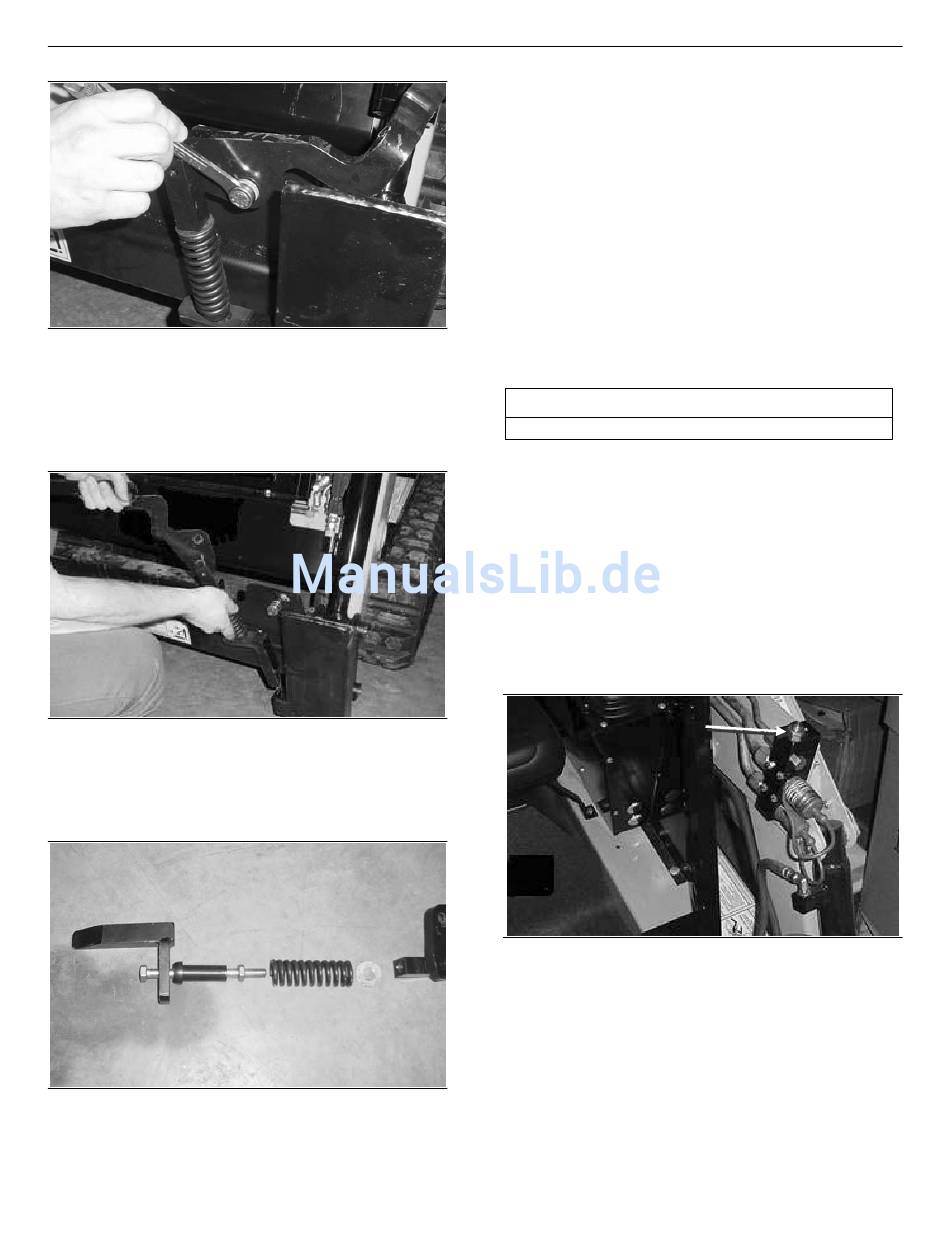

Abbildung 14-1
3.
Mit einem Ringmaul- oder Steckschlüssel die Schraube
entfernen, mit der der Sperrmechanismus an der
Schweißkonstruktion der Schnellanschluss-Baugruppe
befestigt ist.
Abbildung 14-2
4.
Die Baugruppe zum Zerlegen wie gezeigt aus der
Schweißkonstruktion der Schnellanschluss-Baugruppe
herausschieben.
Abbildung 14-3
5.
Nach Bedarf zerlegen und verschlissene Teile
austauschen, um eine einwandfreie Funktionsfähigkeit zu
gewährleisten.
Einbau des Sperrmechanismus
1.
Die Schritte zum Ausbau des Sperrmechanismus in
umgekehrter Reihenfolge ausführen.
Aus- und Einbau der
Schnellanschluss-Baugruppe
Die für den Aus- und Einbau der Schnellanschluss-Baugruppe
erforderlichen Werkzeuge sind in Tabelle 14-2 aufgeführt.
Nach Möglichkeit sind die vom Hersteller empfohlenen
Werkzeuge zu verwenden.
Tabelle 14-2
Erforderliche Werkzeuge
Ringmaulschlüssel
Ausbau der Schnellanschluss-Baugruppe
1.
Sämtliche Anbaugeräte entfernen und Stützböcke unter
der Schnellanschluss-Baugruppe platzieren. Anschließend
die Schnellanschluss-Baugruppe nach vorne kippen und
die Lastarme absenken, bis die Schnellanschluss-
Baugruppe sicher auf den Blöcken ruht (ca. 15 cm über
dem Boden).
2.
Den Zündschlüssel in die Position AUS drehen.
Low-Flow-
Überdruckventil
Abbildung 14-4
14-2
