Kettenlader mit Gummiketten
12. Aus- und Einbau des Unterwagens

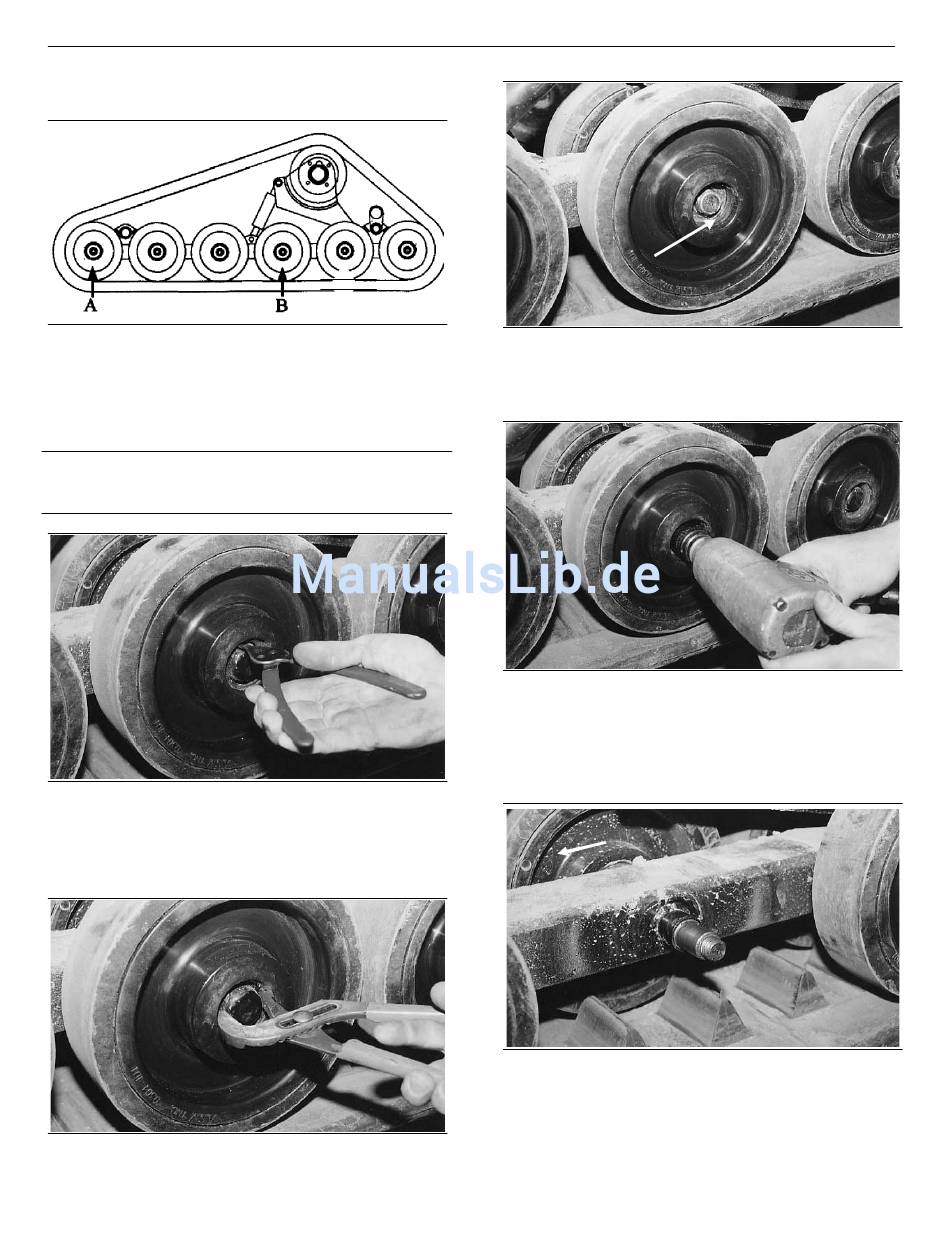

Ausbau der Räder
Abbildung 12-1
1.
Die mit A und B bezeichneten Räder ausfindig machen.
Wenn die Kette abmontiert werden soll, müssen die Räder
A und B sowie das Rad an der Innenseite von B ausgebaut
werden.
Hinweis: Vor dem Aus- oder Einbau der Zwischenräder den Abschnitt
„Lager" des Verfahrens zum Kettenausbau lesen, der wichtige
Hinweise zu Rädern und Lagern enthält.
Abbildung 12-2
2.
Mit einer Seegeringzange den Seegering entfernen, mit
dem die Radkappe gesichert ist.
Abbildung 12-3
3.
Mit einer großen Rohrzange die Radkappe abziehen.
O-Ring
Abbildung 12-4
4.
Den O-Ring aus dem Radinneren entfernen.
Abbildung 12-5
5.
Mit einem Steckschlüssel die Mutter entfernen, mit der
das Rad an der Welle befestigt ist. Das Rad mit einem
Radabzieher ausbauen.
Innenrad
Abbildung 12-6
6.
Zum Ausbau eines Innenrads muss die Maschine sicher
auf Stützböcken ruhen. Unter der Maschine das Verfahren
zum Radausbau wiederholen.
12-2
