Einbau Von Lüfter Und Lüfterverkleidung - Terex PT-30 CE Servicehandbuch

Schrauben
entfernen

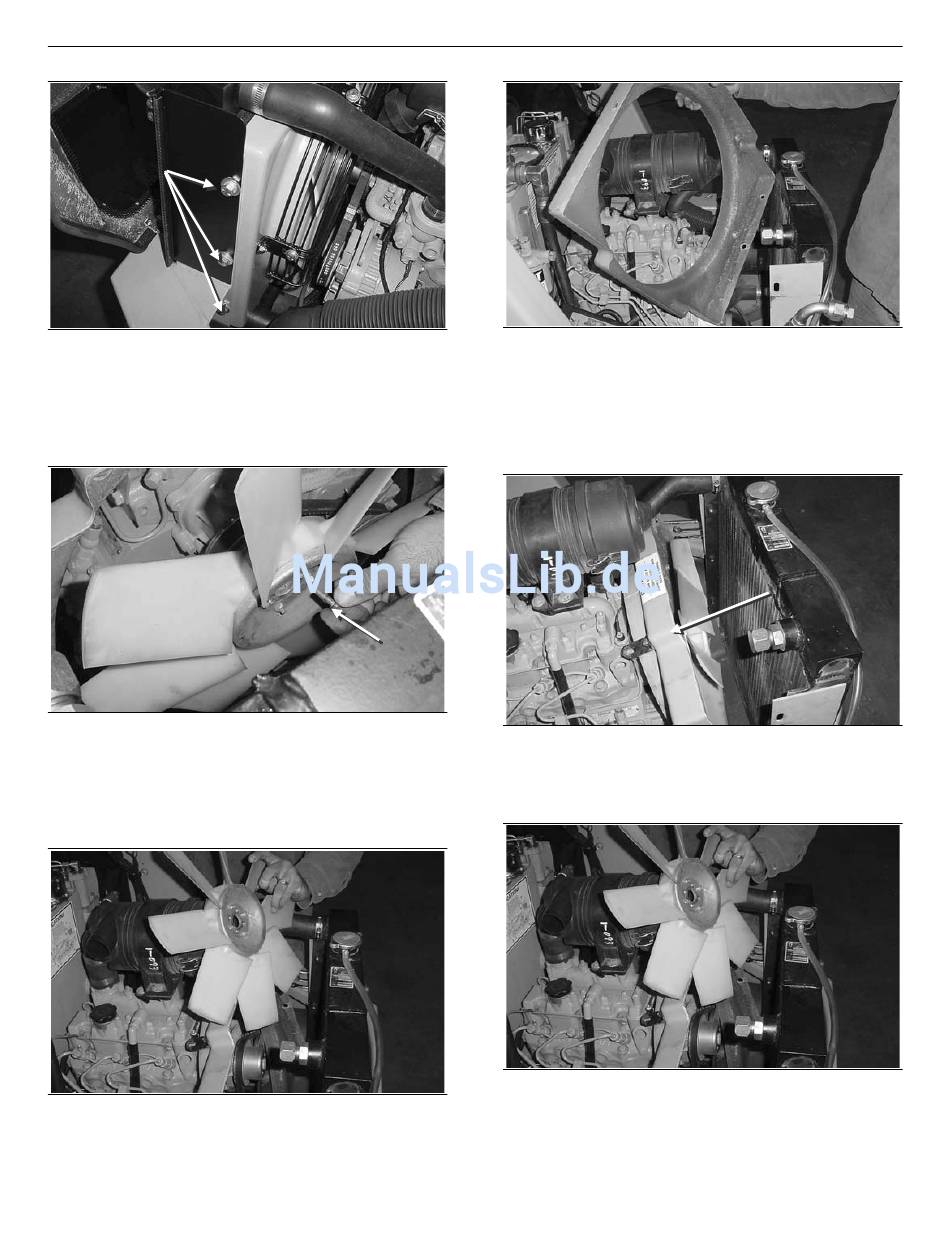

Abbildung 7-4
3. Die drei Schrauben auf jeder Seite der Lüfterverkleidung
entfernen, mit denen die Verkleidung am Motor-/Ölkühler
befestigt ist.
Abbildung 7-5
4. Bei nach hinten gezogener Verkleidung zwischen Motor-
/Ölkühler und Lüfter greifen und die vier Schrauben
entfernen, mit denen der Lüfter am Motor befestigt ist.
Abbildung 7-6
5. Den Lüfter aus dem Motorraum herausnehmen.
Abbildung 7-7
6.
Einbau von Lüfter und Lüfterverkleidung
Schrauben
entfernen
Abbildung 7-8
1.
Abbildung 7-9
2.
7-3
7. Aus- und Einbau der Motor-/Ölkühlerbaugruppe
Die Lüfterverkleidung aus dem Motorraum herausnehmen.
Die Lüfterverkleidung in den Motorraum einsetzen.
Den Lüfter in den Motorraum einsetzen.
Kettenlader mit Gummiketten
Lüfterver-
kleidung
