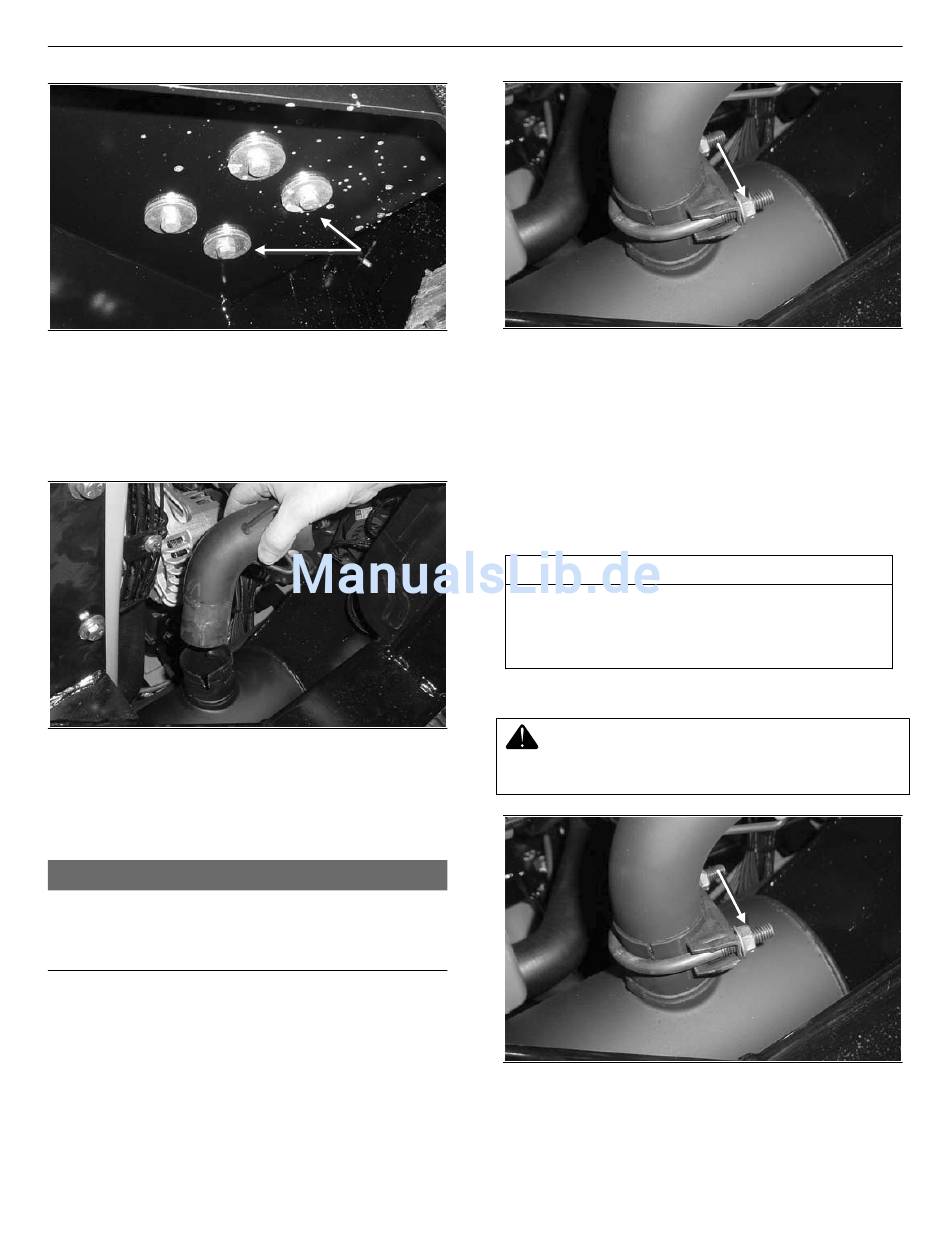

Abbildung 11-5
2.
Von der Unterseite aus die vier Befestigungsschrauben
des Schalldämpfers einschließlich Unterleg-
/Sicherungsscheiben in den ursprünglichen Positionen
wieder anbringen.
Abbildung 11-6
3.
Das gebogene Rohr vorsichtig in den
Schalldämpfereinlass schieben. Ggf. einen
Gummihammer oder ein ähnliches Werkzeug verwenden.
HINWEIS
Wenn zum Einführen des Rohrs in den Schalldämpfer mit einem
Hammer gearbeitet werden muss, vorsichtig vorgehen, da die
Rohrwände dünn sind und sich leicht verbiegen. Beim Einbau des
Rohrabschnitts mit äußerster Vorsicht vorgehen.
Schrauben
anbringen
Abbildung 11-7
4.
Die Schalldämpferklemme anbringen und befestigen.
Aus- und Einbau des Auspuffrohrs
Die für den Aus- und Einbau des Auspuffohrs erforderlichen
Werkzeuge sind in Tabelle 11-2 aufgeführt. Nach Möglichkeit
sind die vom Hersteller empfohlenen Werkzeuge zu verwenden.
Tabelle 11-2
Erforderliche Werkzeuge
Steck-/Ringmaulschlüssel
Stemmeisen
Rostlösendes Schmiermittel
Gummi-/Kunststoffhammer
Ausbau des Auspuffrohrs
Die Abgasanlage wird während des Betriebs extrem heiß!
Die Maschine vor dem Ausführen von Wartungsarbeiten an der
Abgasanlage vollständig abkühlen lassen.
Abbildung 11-8
1.
Die Muttern an der Schalldämpferklemme lösen.
11-3
Kettenlader mit Gummiketten
11. Aus- und Einbau der Motorkomponenten
Muttern
festziehen
Muttern lösen
