5. Aus- und Einbau der Fahrerkabine

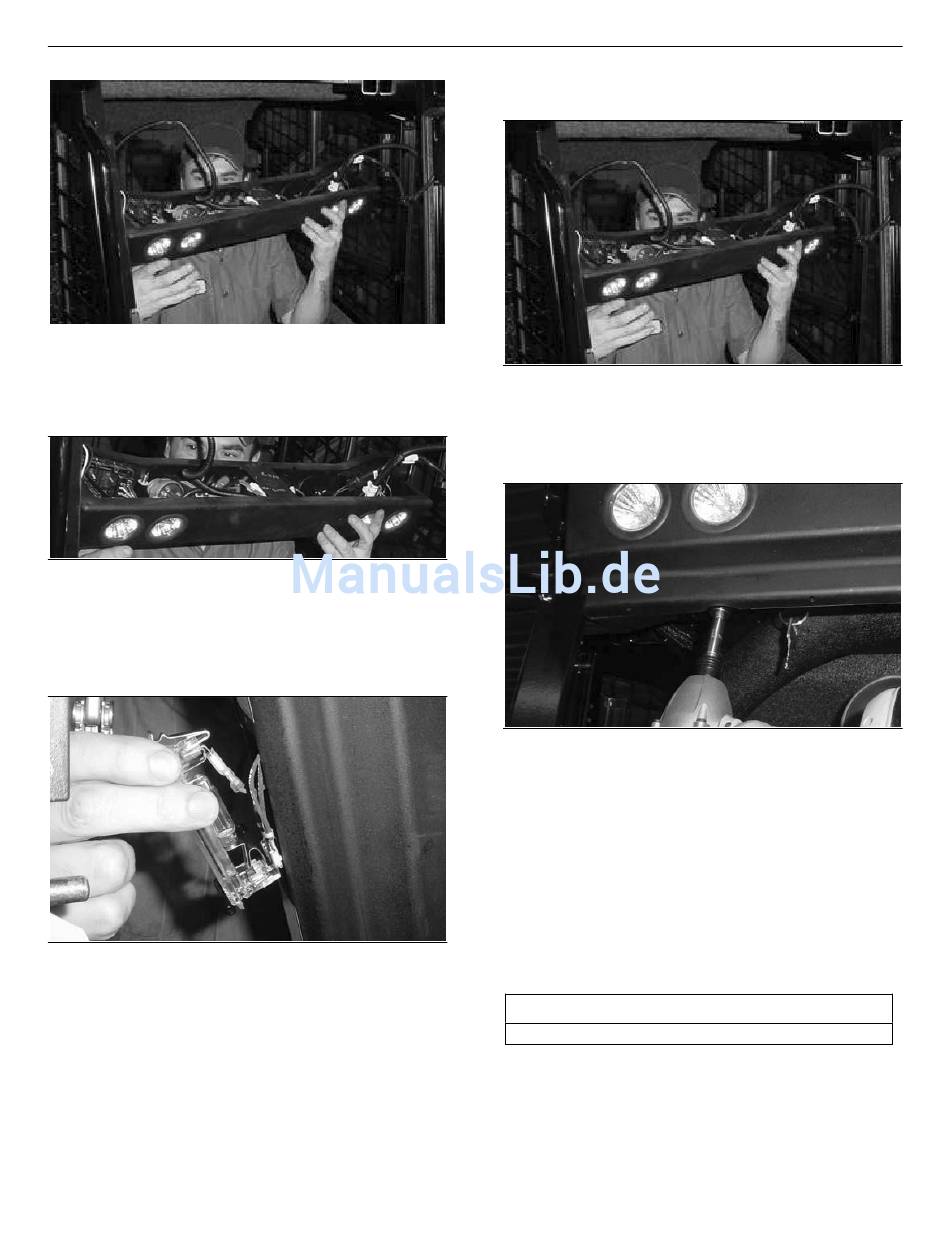

Abbildung 5-2
2.
Den Lichtbalken mit angeschlossenem Kabelbaum
vorsichtig absenken.
Abbildung 5-3
3.
Ansicht der internen Komponenten des Lichtbalkens. Die
internen Komponenten sind jetzt für die Wartung
zugänglich.
Abbildung 5-4
4.
Ansicht des Innenlichts. Falls ein Ausbau erforderlich ist,
einfach einen Hebel (dünnen Schlitzschraubendreher) in
das gegenüberliegende Ende in die Vertiefung schieben
und vorsichtig die Leuchtenbaugruppe aus dem
Lichtbalken drücken.

Einbau des Lichtbalkens

Abbildung 5-5
1.
Den Lichtbalken vorsichtig einsetzen, ohne den
Kabelbaum gegen das Kabinendach zu verklemmen.
Abbildung 5-6
2.
Den Lichtbalken mit den beiden Kopfschrauben am
Kabinendach befestigen.
Aus- und Einbau des Zündschalters
Die für den Aus- und Einbau des Zündschalters erforderlichen
Werkzeuge sind in Tabelle 5-2 aufgeführt. Nach Möglichkeit
sind die vom Hersteller empfohlenen Werkzeuge zu verwenden.
Tabelle 5-2
Erforderliche Werkzeuge
Ringmaulschlüssel
Ausbau des Zündschalters
1.
Den Lichtbalken absenken. Siehe Kapitel 5: Ausbau des
Lichtbalkens.
5-2
