8/17/2016
Language:
German
Geographic Region:
Not USA
Serial Number Range:
SN PTA00501-Current

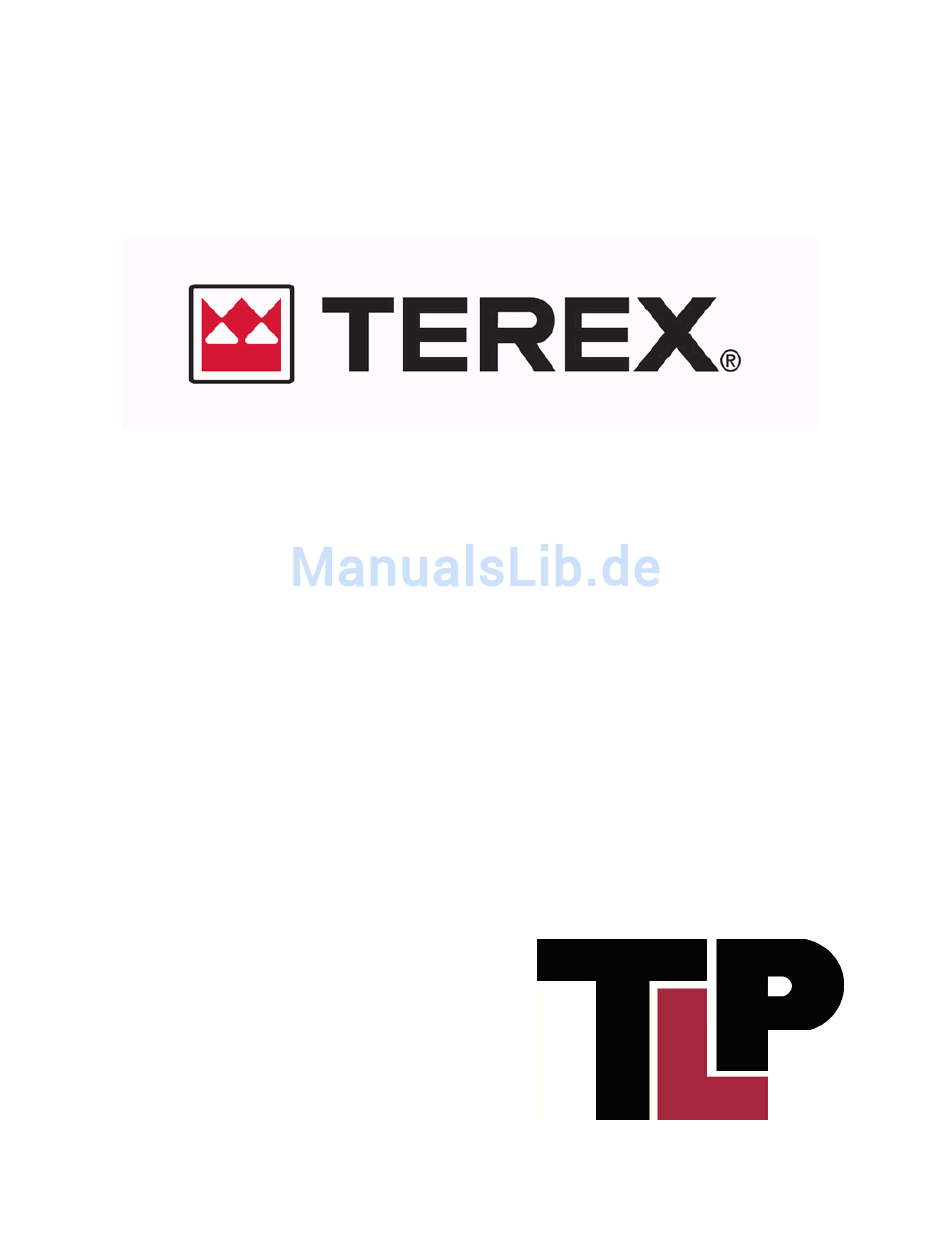

PT30CE
Benutzerhandbuch zu Betrieb und
Maschinenpflege
This manual is complements of
TrackLoaderParts.com
The world's best source for Terex parts.
Track Loader Parts
6543 Chupp Road
Atlanta, Georgia 30058
USA
(800)616-8156
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Terex PT30CE
Inhaltszusammenfassung für Terex PT30CE
- Seite 1 Language: German Geographic Region: Not USA Serial Number Range: SN PTA00501-Current PT30CE Benutzerhandbuch zu Betrieb und Maschinenpflege This manual is complements of TrackLoaderParts.com The world's best source for Terex parts. Track Loader Parts 6543 Chupp Road Atlanta, Georgia 30058 (800)616-8156...
-
Seite 2: Inhaltsverzeichnis
INHALT Bediener dürfen diese Maschine nur bedienen oder damit fahren, wenn sie alle Anweisungen in diesem Handbuch gelesen und verstanden haben. Einführung............ 2 Sicherheit............. 5 Technische Daten......... 31 Maschinenbeschreibung / -steuerung ..37 Bedienung............ 45 Transport............55 Wartung und Pflege........61 Wartungsprotokoll ........ -
Seite 3: Einführung
Ersatzteile, Wartung oder Garantie bitte das Modell und die PIN der Maschine an. 1.2 Einführung Vielen Dank für Ihren Kauf eines Terex-Kettenladers mit Gummiketten. Wir sind sicher, dass Sie mit der ausgezeichneten Leistung und dem effizienten Betrieb Ihrer Maschine zufrieden sein werden. -
Seite 4: Sicherheitshinweise
Dieses Benutzerhandbuch richtet sich an das Personal, das für Betrieb, Wartung, Reparatur und Überwachung der hier beschriebenen Maschine verantwortlich ist. Dieses Handbuch ist urheberrechtlich geschützt. Das Handbuch oder Teile davon dürfen nur mit vorheriger schriftlicher Genehmigung von Terex reproduziert, übertragen oder für gewerbliche Zwecke verwendet werden. -
Seite 5: Konformitätserklärung
1 EINFÜHRUNG 1.6 Garantie Für Ihren Terex PT-30 gilt die „Terex Rubber Track Loader and Utility Vehicle Standard Limited New Product Warranty“ eingeschränkte, neue Standardproduktgarantie für Kettenlader mit Gummiketten und Nutzfahrzeuge („die Garantie“). Eine Kopie der Garantieurkunde finden Sie in diesem Benutzerhandbuch, oder Sie erhalten sie von Ihrer autorisierten Terex-Niederlassung. - Seite 6 2 SICHERHEIT 2.1 Sicherheitssymbol ........7 2.2 Sicherheitsbildzeichen......8 2.3 Grafische Symbole ......... 11 2.4 Sicherheitsschilder ......... 14 2.5 Allgemeine Hinweise ......16 2.6 Persönliche Schutzausrüstung....17 2.7 Gefahrenbereich........17 2.8 Betrieb ........... 18 2.9 Stabilität..........19 2.10 Transport von Personen ......19 2.11 Brandschutz .........
-
Seite 8: Sicherheitssymbol
2 SICHERHEIT 2.1 Sicherheitssymbol Dieses Symbol bedeutet: Achtung! Passen Sie gut auf! Es geht um Ihre Sicherheit! Das Warnsymbol macht Sie auf mögliche Verletzungsgefahren aufmerksam. Beachten Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche Verletzungs- oder Lebensgefahr zu vermeiden. Dieses Symbol dient dazu, an verschiedenen Stellen in diesem Handbuch Ihre Aufmerksamkeit zu wecken, während die an der Maschine angebrachten Aufkleber und Schilder Sie bei der Erkennung und Vermeidung möglicher... -
Seite 9: Sicherheitsbildzeichen
2 SICHERHEIT 2.2 Sicherheitsbildzeichen Symbol Beschreibung Motor anlassen Motor stoppen Motor vorglühen Batterie Motordrehzahl: hoch Scheibenwischerdrehzahl: hoch Motordrehzahl: niedrig Scheibenwischerdrehzahl: niedrig Entriegeln Verriegeln Scheibenwaschanlage Frontscheibenwischer... - Seite 10 2 SICHERHEIT Symbol Beschreibung Rundumlicht Festzurren Zusatzhydraulik Öldruck Motor, Kühlmitteltemperatur Hydrauliköltemperatur Fernlicht Abblendlicht Arbeitsscheinwerfer Warnblinkleuchten...
- Seite 11 2 SICHERHEIT Symbol Beschreibung Lüfter Feststellbremse Straßenmodus Fahrtrichtungsanzeiger links Fahrtrichtungsanzeiger rechts...
-
Seite 12: Grafische Symbole
2 SICHERHEIT 2.3 Grafische Symbole Vermeidungs- symbol Beschreibung Gefahrensymbol Gefahr: Gefährdung durch Öl, das in die Haut eindringen kann Vermeidung: • Vor dem Trennen von Hydraulikleitungen oder Anschlüssen Druck ablassen. • Von Schadstellen und Splintbohrungen fernhalten. • Bei der Suche nach Schadstellen Pappe verwenden. - Seite 13 2 SICHERHEIT Vermeidungs- symbol Beschreibung Gefahrensymbol Gefahr: Herunterfallen Vermeidung: Beim Auf- oder Absteigen von der Maschine stets das vorgesehene Zugangssystem verwenden. Gefahr: Herunterfallen Vermeidung: Keine Mitfahrer. Gefahr: Verbrennungen Vermeidung: Heiße Oberflächen nicht berühren. Gefahr: Quetschgefahr Vermeidung: Sicherheitsgurt anlegen. Gefahr: Erfassen oder Aufwickeln Vermeidung: Vor Wartungsarbeiten den Motor abschalten und den...
- Seite 14 2 SICHERHEIT Vermeidungs- Beschreibung Gefahrensymbol symbol Gefahr: Herunterfallen Vermeidung: Die Schaufel oder das Anbaugerät nicht als Arbeitsbühne verwenden. Gefahr: Quetschgefahr Vermeidung: Ausreichenden Sicherheitsabstand zur fahrenden Maschine einhalten. Gefahr: Quetschgefahr Vermeidung: Ausreichenden Sicherheitsabstand zu Lastarmen und Anbaugeräten einhalten. Gefahr: Quetschgefahr Vermeidung: Vor Wartungsarbeiten 2030-417 Lastarmsicherung anbringen.
-
Seite 15: Sicherheitsschilder
2 SICHERHEIT 2.4 Sicherheitsschilder Die Sicherheitsschilder befinden sich in/auf der Maschine an den hier gezeigten Positionen. (Die Beschreibungen der Symbole finden Sie in Abschnitt 2.3.) 2030-426 2030-553 2030-565 2030-420 2030-416 2030-425 2030-417 2030-427 2030-415 Legende Sturzgefahr Quetsch-/Überschlaggefahr (innerhalb der Fahrerkabine) Benutzerhandbuch lesen/Sturzgefahr (innerhalb der Fahrerkabine) Gefährdung durch Öl, das in die Haut eindringen kann Gefährdung durch Batteriesäure/Explosion (Benutzerhandbuch lesen) - Seite 16 2 SICHERHEIT Hinweis: Wenn eines der in diesem Abschnitt gezeigten Sicherheitsschilder fehlt oder beschädigt ist, wenden Sie sich an Ihren Händler, um ein Ersatzschild zu erhalten. 2030-418 2030-553 2030-551 2030-417 2030-415 2030-552 2030-416 Legende (Fortsetzung) 11. Gefährdung durch Erfassen/Aufwickeln (Motorraum) 12.
-
Seite 17: Allgemeine Sicherheitshinweise
2 SICHERHEIT 2.5 Allgemeine Sicherheitshinweise • Lesen Sie die Erläuterungen zu den Sicherheitsschildern und das Benutzerhandbuch und vergewissern Sie sich, dass Sie die darin enthaltenen Informationen verstehen, bevor Sie die Maschine in Betrieb nehmen. • Wenn die Sicherheitsschilder von Schmutz oder Ablagerungen überdeckt sind, müssen sie vor der Inbetriebnahme mit milder Seife und Wasser gereinigt werden. -
Seite 18: Persönliche Schutzausrüstung
2 SICHERHEIT 2.6 Persönliche Schutzausrüstung (PSA) Bei bestimmungsgemäßem Gebrauch der Maschine und unter der Voraussetzung, dass die Maschine ordnungsgemäß für die vorgesehenen Arbeitsschritte ausgestattet ist, bietet sich dem Bediener durch die Bauweise der Maschine ein Arbeitsbereich, in dem er bei der Arbeit vor absehbaren Verletzungen geschützt ist. -
Seite 19: Betrieb
2 SICHERHEIT 2.8 Betrieb Maschinen für Erdarbeiten dürfen nur von Personen bedient und gewartet werden, die • körperlich und geistig in der Lage sind, die Maschine sicher zu bedienen bzw. zu warten • in dem ordnungsgemäßen Betrieb der Maschine unterwiesen wurden und ihre Kompetenz auf diesem Gebiet nachgewiesen haben •... -
Seite 20: Stabilität
2 SICHERHEIT 2.9 Stabilität Die Maschine muss grundsätzlich mit der nötigen Vorsicht betrieben werden, um eine möglichst hohe Maschinenstabilität zu gewährleisten und ein Überschlagen zu verhindern. • Fahren Sie die Maschine nur mit Geschwindigkeiten, die den örtlichen Gegebenheiten angemessen sind. •... -
Seite 21: Brandschutz
2 SICHERHEIT 2.11 Brandschutz Kettenlader mit Gummiketten enthalten Komponenten, die im Betrieb hohe Temperaturen erreichen. Um die Gefahr eines Feuers weitgehend auszuschließen, ist es wichtig, alle Richtlinien zur Inspektion, zum Betrieb und zur Wartung der Maschine einzuhalten. • Schalten Sie beim Betanken den Motor aus. •... -
Seite 22: Vermeidung Von Quetschungen/Verbrennungen
2 SICHERHEIT 2.12 Vermeidung von Quetschungen/Verbrennungen • Arbeiten Sie nur unter den Lastarmen, wenn diese sicher auf dem Boden ruhen oder durch die Lastarmsicherung abgesichert sind. • Verwenden Sie keine Befestigungsvorrichtungen wie Kabel oder Ketten, die beschädigt sind oder keine ausreichende Tragekapazität aufweisen. Tragen Sie bei der Arbeit mit Drahtseilen immer Schutzhandschuhe. -
Seite 23: Inbetriebnahme
2 SICHERHEIT 2.13 Inbetriebnahme • Führen Sie vor jeder Inbetriebnahme eine gründliche Prüfung durch Abgehen der Maschine durch. • Kontrollieren Sie die Maschine auf lose Bolzen, Sprünge, Risse, Verschleiß, Lecks und mutwillige Beschädigung. • Nehmen Sie eine beschädigte Maschine auf keinen Fall in Betrieb. •... -
Seite 24: Sicherheit Auf Dem Arbeitsgelände
2 SICHERHEIT 2.15 Sicherheit auf dem Arbeitsgelände • Machen Sie sich vor Aufnahme der Arbeiten mit den besonderen Gegebenheiten und Anforderungen des Arbeitsgeländes vertraut. Dazu können zum Beispiel Hindernisse auf dem Arbeitsgelände, die Belastbarkeit des Untergrundes und die Notwendigkeit gehören, das Arbeitsgelände für den öffentlichen Verkehr zu sperren. -
Seite 25: Parken
2 SICHERHEIT 2.16 Parken • Stellen Sie die Maschine nur auf ebenem und festem Untergrund ab. • Senken Sie die Lastarme auf die Rahmenanschläge und die Schaufel auf den Boden ab. • Stellen Sie den Motor wie in den Betriebsanweisungen beschrieben ab. •... -
Seite 26: Transport
2 SICHERHEIT 2.18 Transport der Maschine • Verwenden Sie nur geeignete Transport- und Hebevorrichtungen mit ausreichender Lastkapazität. • Verladen Sie die Maschine auf festem, ebenem Untergrund. • Befreien Sie vor dem Befahren von Rampen diese und die Maschinenketten von Material, das Rutschen verursachen könnte (Schnee, Eis, Wasser, Schlamm, Matsch, Öl usw.). -
Seite 27: Wartung Und Pflege
Arbeiten Sie nicht an oder unter einer Maschine, die nur durch einen hydraulischen Wagenheber oder eine Winde abgestützt ist. Verwenden Sie stets mechanische Stützen, um sicherzustellen, dass die Maschine nicht umstürzt. Terex-Stützböcke eignen sich sehr gut zum Abstützen der Maschine während Wartungs- oder Reparaturarbeiten. •... - Seite 28 • Führen Sie Aufgaben, für die Schweiß- oder Schleifarbeiten erforderlich sind, nur durch, wenn diese von Terex genehmigt wurden. Beseitigen Sie vor Beginn der Schweiß- oder Schleifarbeiten Staub und alle brennbaren Materialien an der Maschine und im Arbeitsbereich, um Feuer oder Explosion zu verhindern.
-
Seite 29: Batterie
2 SICHERHEIT • Versuchen Sie nicht, schwere Teile anzuheben. Verwenden Sie für diesen Zweck vorgesehene Hilfsmittel mit ausreichender Kapazität. Befestigen und sichern Sie Einzelteile und größere Baugruppen sorgfältig an den Hebevorrichtungen, um zu verhindern, dass Gegenstände herunterfallen. Verwenden Sie nur geeignete, technisch einwandfreie Hebevorrichtungen. Arbeiten Sie nicht unter hängenden Lasten. -
Seite 30: Hydraulikleitungen/-Schläuche
2 SICHERHEIT 2.21 Hydraulikleitungen/-schläuche • Reparaturen an Hydraulikschläuchen und Schlauchleitungen sind verboten! Solche Reparaturen müssen von dafür geschultem Personal durchgeführt werden. • Alle Schläuche, Schlauchleitungen und Schraubanschlüsse müssen regelmäßig mindestens einmal im Jahr auf Lecks und sichtbare äußere Schäden untersucht werden. Tauschen Sie alle beschädigten Teile umgehend aus! Herausspritzendes Öl kann Verletzungen und Verbrennungen verursachen. -
Seite 32: Technische Daten
3 TECHNISCHE DATEN 3.1 Allgemeiner Aufbau ........ 33 3.2 Ansichten ..........34 3.3 Motor ............. 34 3.3 Elektrische Anlage........34 3.5 Unterwagen..........34 3.6 Getriebe ..........35 3.7 Zusatzhydraulik........35 3.8 Bodendruck..........35 3.9 Betriebsangaben ........35 3.10 Geräuschpegel/Vibration....... 35 3.11 Nachfüllkapazität bei Wartung .... -
Seite 34: Allgemeiner Aufbau
3 TECHNISCHE DATEN 3.1 Allgemeiner Aufbau Legende Schaufel Lastarm Fahrerkabine (ROPS-/FOPS-zugelassen) Hydrauliköl (Befüllposition) Dieselkraftstoff (Befüllposition) Motorhaube Motor Antriebsmotor und Kettenrad Unterwagen 10. Schnellmontagevorrichtung 11. Typenschild mit PIN (neben Fahrersitz in der Kabine) -
Seite 35: Ansichten
3 TECHNISCHE DATEN 3.2 Ansichten 101 in. 2565 mm 72 in. 1829 mm 10 in. 254 mm 55° 55 in. 11 in. 11 in. 1397 mm 279.4 mm 279,4 mm 93.50 in. 91 in. 48 in. 2375 mm 2311 mm 1219 mm 113 in. -
Seite 36: Getriebe
3 TECHNISCHE DATEN 3.6 Getriebe Hersteller Rexroth AA10VG Bauweise Variabler Hubraum/Axialkolbenpumpe Hubraum 18,0 cm³/Umdrehung Sekundärabsicherung 26.200 kPa 3.7 Zusatzhydraulik Hersteller Rexroth 9510290004 Bauweise Zahnrad Hubraum 14,3 cm³/Umdrehung Entlastungsdruck 20.684 kPa Fluss 37,9 l/min bei 2.650 U/min 3.8 Bodendruck Bei Betriebsgewicht 20,7 kPa Bei Versandgewicht 18,6 kPa... -
Seite 37: Nachfüllkapazität Bei Wartung
3 TECHNISCHE DATEN 3.11 Nachfüllkapazität (Näherungswerte) bei Wartung Kraftstofftank 37,9 l Hydrauliktank 30,3 l Motorkühlflüssigkeit 5,6 l Motoröl einschließlich Filter 3.12 Flüssigkeitsspezifikationen Technische Daten Bezeichnung Spezifikation/Standard Kraftstoff Dieselkraftstoff EN590 oder ASTM D975 1-D / 2-D Motoröl Motoröl SAE 10W-30 (API CH-4) Motorkühlmittel Kühlmittel Frostschutz/Wasser mit ergänzendem... -
Seite 38: Maschinenbeschreibung / -Steuerung
4 MASCHINENBESCHREIBUNG/-STEUERUNG 4.1 Anzeigeelemente ........39 4.2 Bedienelemente ........40 4.3 Gashebel ..........40 4.4 Fahrersitz ..........41 4.5 Elektrische Steuerung von Anbaugeräten......... 41 4.6 Zusatzhydraulik........42 4.7 Straßenmodus........43 4.8 Lastarm-Fernventil ......... 44 4.9 Notausstiege .......... 44... -
Seite 40: Anzeigeelemente
4 MASCHINENBESCHREIBUNG/-STEUERUNG 4.1 Anzeigeelemente Machen Sie sich vor der Inbetriebnahme der Maschine mit der Position und den Funktionen dieser Elemente vertraut. Schalttafeln 1 - Fahrtlichter (Straßenmodus) 2 - Arbeitslichter 3 - Vorderer Scheibenwischer (optional) 4 - Heizungslüfter (optional) 5 - Rundumlicht (optional) 6 - Straßenmodus (für Straßenfahrt) 9 - Zusatzhydraulik 10 - Feststellbremse... -
Seite 41: Bedienelemente
4 MASCHINENBESCHREIBUNG/-STEUERUNG 4.2 Bedienelemente LASTARMSTEUERUNG ANTRIEBSSTEUERUNG Der PT-30 ist mit zwei SCHWIMMER VORWÄRTS hydraulischen NACH UNTEN Steuerungen ausgestattet, ROLLBE- ABLA- die Pilotensteuerknüppeln WEGUNG gleichen. Die Steuerknüppel werden zur NACH OBEN Steuerung der RÜCKWÄRTS Maschinengeschwindigkeit und -fahrtrichtung sowie ANTRIEB LASTARM für die Funktionen von Lastarm und Schaufel verwendet. -
Seite 42: Fahrersitz
4 MASCHINENBESCHREIBUNG/-STEUERUNG 4.4 Fahrersitz Einstellung des Sitzes Beim Fahrersitz des PT-30 handelt es sich um einen gefederten Sitz, der sich sowohl auf das Gewicht des Bedieners (Federvorspannung) als auch auf dessen Größe in Vorwärts- und Rückwärtsbewegung abstimmen lässt. Gewicht Höhe Gewichtsverstellung: Schwenken Sie den Hebel für die Gewichtsabstimmung vom Sitz weg. -
Seite 43: Zusatzhydraulik
4 MASCHINENBESCHREIBUNG/-STEUERUNG 4.6-1 4.6-2 4.6 Zusatzhydraulik Die PT-30-Modelle sind mit einem Zusatzhydrauliksystem ausgestattet, das für den Betrieb hydraulischer Anbaugeräte zugelassen ist. Bringen Sie zur Inbetriebnahme das Anbaugerät an den Schnellkupplungen an (Abbildung 4.6-1). Um den Restdruck im System abzulassen, drücken Sie auf den in 4.6-3 Abbildung 4.6-1 mit der 1 gekennzeichneten Knopf. -
Seite 44: Straßenmodus
4 MASCHINENBESCHREIBUNG/-STEUERUNG 4.7-1 4.7-2 4.7 Straßenmodus Wenn die Maschine auf öffentlichen Straßen eingesetzt werden soll, muss sie im Straßenmodus verwendet werden (siehe folgende Hinweise). Aktivieren des Straßenmodus: Bringen Sie die transparenten Kunststoffabdeckungen (Fenster) mit den mitgelieferten Befestigungsteilen von innen an den Seiten der Fahrerkabine an. Heben Sie die Lastarme etwa um 1/3 des möglichen Hubes an. -
Seite 45: Lastarm-Fernventil
4 MASCHINENBESCHREIBUNG/-STEUERUNG 4.8 Lastarm-Fernventil L F v Die Lastarme des PT-30 können während eines Notfalls von außen her abgesenkt werden. So senken Sie die Lastarme ab: Vergewissern Sie sich, dass sich im 4.8-1 Bereich des normalen Bewegungspfads der Lastarme und eventueller Anbaugeräte, die am Schnellanschluss befestigt sind, keine Personen aufhalten. -
Seite 46: Bedienung
5. BEDIENUNG 5.1 Allgemeine Informationen....... 47 5.2 Checkliste für die Sicherheitsprüfung vor der Inbetriebnahme ......47 5.3 Startverfahren ........48 5.4 Oberflächenerhaltung ......49 5.5 Befüllen der Schaufel ......49 5.6 Planieren..........50 5.7 Einebnen ..........50 5.8 Beladen..........51 5.9 Anbringen von Anbaugeräten.... -
Seite 48: Allgemeine Informationen
5. BEDIENUNG 5.1 Allgemeine Informationen Die Bedienung eines Terex-Kettenladers mit Gummiketten soll so sicher und einfach wie möglich auszuführen sein. Dieser Abschnitt geht näher auf den Teil des Benutzerhandbuches ein, der sich mit der Maschinensteuerung befasst, und behandelt auch die Verfahren zur sicheren Bedienung, die während des Einsatzes der Maschine zu befolgen sind. -
Seite 49: Startverfahren
5. BEDIENUNG 5.3-1 5.3-2 5.3 Startverfahren Führen Sie die Schritte der Checkliste zur Inbetriebnahme aus. Danach können Sie gemäß den nachstehenden Verfahren fortfahren: Steigen Sie in die Maschine, während die Lastarme vollständig abgesenkt sind. Berühren Sie die Maschine stets an drei Punkten (d.h. beide Hände und ein Fuß... -
Seite 50: Oberflächenerhaltung
5. BEDIENUNG 5.4 Oberflächenerhaltung Terex-Kettenlader mit 5.4-1 Gummiketten sind so konstruiert, dass sie beim Einsatz auf aufbereitetem Bodenmaterial wie Grasflächen nur minimale Störungen der Bodenoberfläche verursachen. Dennoch sollten Sie bei der Arbeit auf solchen Bodenoberflächen vorsichtig vorgehen, um unansehnliche Bodenflecken zu vermeiden. -
Seite 51: Planieren
5. BEDIENUNG 5.6 Planieren Schritte: (siehe Abbildung) Senken Sie die Lastarme ab, bis sie auf dem Rahmen aufliegen. Kippen Sie die Schaufel langsam nach vorn, bis die Schneidkante auf dem Boden auftrifft. Fahren Sie die Maschine vorwärts, und nehmen Sie leichte Winkelkorrekturen der Schaufel vor, um je nach Bedarf die Einschnitttiefe anzupassen. -
Seite 52: Beladen
5. BEDIENUNG 5.8 Beladen Schritte: (siehe Abbildung) Heben Sie die Lastarme vorsichtig an, ohne den Winkel der Schaufel zu verändern, bis die Unterseite der Schaufel über die Seite der Lastwagenladefläche oder des Kippanhängers reicht. Wenn sich die Schaufel oberhalb dieses Punktes befindet, fahren Sie die Maschine nach vorn, bis der Schwenkpunkt der Schaufel über die Ladeflächenseite hinausgeht. -
Seite 53: Lösen Von Anbaugeräten
5. BEDIENUNG 5.10 Lösen von Anbaugeräten Senken Sie die Lastarme so weit ab, dass sich das Anbaugerät knapp über dem Boden befindet. Ziehen Sie die Verriegelungshebel des Schnellverschlusses nach oben und zur Außenseite der Maschine hin, um das Anbaugerät zu lösen. 5.9-1 Legen Sie das Anbaugerät vorsichtig auf dem Boden ab, indem Sie den... -
Seite 54: Maschinenbedienung An Neigungen
5. BEDIENUNG 5.11 Maschinenbedienung an Neigungen Auf Grund ihrer Bauweise verhalten sich Kettenlader mit Gummiketten an Neigungen sehr stabil. Das Maschinengewicht wird gleichmäßig auf das Chassis verteilt, und das Kettensystem des angehobenen Unterwagens bietet ausgezeichnete Bodenhaftung und Flotation auf fast allen Oberflächen. Gehen Sie vorsichtig vor, wenn Sie die Maschine bei Gefälle verwenden. -
Seite 55: Lastarmsicherung
5. BEDIENUNG 5.13 Lastarmsicherung Wenn die Lastarme in angehobener Stellung verbleiben müssen, ist die Lastarmsicherung anzubringen. So bringen Sie die Lastarmsicherung an: Senken Sie die Lastarme ab, 5.13-1 stoppen und nehmen Sie alle vorhandenen Anbaugeräte ab und parken Sie die Maschine auf festem, ebenem Untergrund. - Seite 56 6. TRANSPORT 6.1 Transport..........57 6.2 Abschleppen/Zurückholen ...... 58 6.3 Ver-/Abladen ......... 59 6.4 Anheben..........60...
-
Seite 58: Transport
6. TRANSPORT 6.1 Transport Hin und wieder werden Sie die Maschine vermutlich mit einem Transportfahrzeug an entfernt gelegene Orte befördern müssen. Dies kann auf sichere Weise geschehen, wenn einige Vorsichtsmaßnahmen befolgt werden. Beim Transport: Vergewissern Sie sich stets, dass das zur Beförderung der Maschine eingesetzte Transportfahrzeug (Anhänger oder Auflieger) eine auf der vorgesehenen Strecke für das Gewicht und die Abmessungen der Maschine ausreichende Kapazität besitzt. -
Seite 59: Abschleppen/Zurückholen
6. TRANSPORT 6.2 Abschleppen/Bergung Im Falle eines Abschleppens oder einer Bergung des PT-30 kann die Maschine nicht frei rollen. Führen Sie das folgende Verfahren aus, um die Maschine auf sicheren Grund zu ziehen. Lokalisieren Sie die Antriebskettenräder (wie in Abbildung 6.2-1 gezeigt) auf jeder Seite der 6.2-1 Entfernen Maschine. -
Seite 60: Ver-/Abladen
6. TRANSPORT 6.3 Ver-/Abladen Verladen Sie die Maschine nur auf festem, ebenem Untergrund. Befreien Sie vor dem Befahren von Rampen diese und die Maschinenketten von Material, das Rutschen verursachen könnte (Schnee, Eis, Wasser, Schlamm, Matsch, Öl usw.). Richten Sie die Maschine ordnungsgemäß an der Laderampe aus. Beauftragen Sie eine Person mit dem Einweisen des Maschinenbedieners, um maximale Sicherheit beim Verladen der Maschine zu gewährleisten. -
Seite 61: Anheben
6. TRANSPORT 6.4 Anheben Hin und wieder muss der PT-30 möglicherweise mit der optionalen Hebevorrichtung angehoben werden. Dieser Abschnitt behandelt die korrekten Verfahrensweisen und Befestigungspunkte für diese Vorgänge. 6.4-1 Anheben Die Maschine sollte nur von oben angehoben werden, wenn die optionale Hebevorrichtung wie gezeigt installiert ist (Abb. 6.4-1). Die Maschine sollte nur mit einer Hebevorrichtung angehoben werden bzw. - Seite 62 7. WARTUNG UND PFLEGE 7.1 Allgemeines..........63 7.2 Pflege und Reinigung ......63 7.3 Wartungsintervalle........64 7.4 Schmierpunkte........65 7.5 Prüfung des Motoröls ......66 7.6 Wechsel des Motoröls ......67 7.7 Wechsel des Hydrauliköls ....... 68 7.8 Wechsel des Hydraulikfilters....69 7.9 Reserveriemen ........
-
Seite 64: Wartung Und Pflege
7. WARTUNG UND PFLEGE 7.1 Allgemeines Der Betriebszustand und die Lebenserwartung einer Maschine hängen zum großen Teil von ihrer Pflege und Wartung ab. Aus diesem Grund ist es im Interesse eines jeden Betreibers einer Maschine, die angegebenen Wartungsarbeiten durchzuführen und die Wartungsintervalle einzuhalten. Dieses Kapitel befasst sich mit den regelmäßigen Wartungs-, Kontroll- und Schmieraufgaben. -
Seite 65: Wartungsintervalle
7. WARTUNG UND PFLEGE 7.3 Wartungsintervalle 7.3-1 Tägliche Wartungsarbeiten Täglich Seite Hydraulikölstand kontrollieren (Abbildung 7.7-3, Seite 68) Motorölstand kontrollieren Kraftstoffstand (Anzeige am Armaturenbrett) kontrollieren Spannung/Zustand des Lüfterriemens kontrollieren Kettenspannung/Kettenzustand kontrollieren Steuerelemente auf ordnungsgemäße Funktion prüfen Schalter und Beleuchtung auf ordnungsgemäße Funktion prüfen Luftfilterelemente prüfen/reinigen Allgemeine Sichtprüfung auf Risse, Schäden, Vollständigkeit 22,47... -
Seite 66: Schmierpunkte
7. WARTUNG UND PFLEGE 7.4 Schmierpunkte Die unten stehende Abbildung zeigt die Position der Schmierpunkte an der linken Maschinenseite. Entsprechende Schmierpunkte befinden sich auch auf der gegenüberliegenden Seite der Maschine. Schmieren Sie alle Punkte täglich vor Inbetriebnahme der Maschine. A – SCHWENKANSCHLUSS DER ACHSE, UNTERER B –... -
Seite 67: Prüfung Des Motoröls
7. WARTUNG UND PFLEGE 7.5 Prüfung des Motoröls Stellen Sie den Motor wie in Abschnitt 5.12 beschrieben ab. Öffnen Sie die Motorhaube, um Zugang zum Motorraum zu erhalten. Machen Sie den Ölmessstab (1) ausfindig und nehmen Sie ihn aus seiner Röhre heraus (Abb. 7.5-1). 7.5-1 Wischen Sie den Messstab mit einem sauberen Tuch ab und führen... -
Seite 68: Wechsel Des Motoröls
7.6 Wechsel des Motoröls Regelmäßige Ölwechsel sind zur Gewährleistung eines gut laufenden Motors notwendig. Terex empfiehlt ein normales Ölwechselintervall von 250 Stunden oder sechs Monaten. Lassen Sie die Maschine vor dem Ausführen von Pflege- oder Wartungsarbeiten vollständig abkühlen. Tragen Sie eine Schutzbrille, Sicherheitshandschuhe und andere Ausrüstung, die zur Gewährleistung Ihrer... -
Seite 69: Wechsel Des Hydrauliköls
7. WARTUNG UND PFLEGE 7.7 Wechsel des Hydrauliköls 7.7-1 7.7-2 Das Hydrauliköl muss alle 500 7.7-3 Betriebsstunden gewechselt werden. Stellen Sie vor Beginn des Verfahrens sicher, dass sich die Maschine in einer sauberen Arbeitsumgebung befindet. Treffen Sie alle erforderlichen Maßnahmen, um zu verhindern, dass Schmutz oder Schutt in das Hydrauliksystem gelangt. -
Seite 70: Wechsel Des Hydraulikfilters
7. WARTUNG UND PFLEGE 7.8 Wechsel des Hydraulikfilters Der Hydraulikfilter muss alle 250 Betriebsstunden gewechselt werden. Hydrostatische Komponenten erfordern extrem sauberes Öl, um eine lange Betriebsdauer zu gewährleisten. Lassen Sie beim Wechseln von Hydrauliköl äußerste Vorsicht walten. Stellen Sie vor Beginn des Verfahrens sicher, dass sich die Maschine in einer sauberen Arbeitsumgebung befindet. -
Seite 71: Wasserabscheider
7. WARTUNG UND PFLEGE 7.10 Wasserabscheider Der Wasserabscheider (Abb. 7.10-1) auf der linken Seite des Hydraulikbehälters entzieht der Kraftstoffversorgung Wasser, wenn der Motor läuft. Entleeren Sie den Wasserabscheider täglich, um eine ordnungsgemäße Funktion zu 7.10-1 gewährleisten. So entleeren Sie den Wasserabscheider: Stellen Sie den Motor wie in Abschnitt 5.12 beschrieben ab.Öffnen Sie die Motorhaube am hinteren Ende der Maschine, um an den Wasserabscheider zu gelangen. -
Seite 72: Allgemeine Informationen Zum Unterwagen
Unterwagen sind normalerweise rauen Umgebungsbedingungen unterworfen. Sie werden auf Schlamm, Schotter, Schutt und anderen rauen Oberflächen eingesetzt. Terex empfiehlt die tägliche Kontrolle und ggf. Reinigung von Unterwagen. Der Unterwagen sollte häufig von besonders haftenden oder scheuernden Materialien wie Lehm, Schlamm oder Schotter gesäubert werden, um den Verschleiß... -
Seite 73: Einstellung Der Kettenspannung
7. WARTUNG UND PFLEGE 7.13-2 7.13-1 7.14 Einstellung der Kettenspannung Stellen Sie den Motor wie in Abschnitt 5.12 beschrieben ab. Machen Sie die Kontermutter auf dem Kettenspanner ausfindig und reinigen Sie das Gewinde 7.14-1 gründlich, bevor Sie fortfahren (Abb. 7.14-1). Lösen Sie die Kontermutter auf dem Kettenspanner mit einem Schraubenschlüssel. -
Seite 74: Gleitrollen Der Antriebskettenräder
Stellen Sie den Motor wie in Abschnitt 5.12 beschrieben ab und überprüfen Sie die Gleitrollen alle 50 Stunden. Wechseln Sie Gleitrollen, die Anzeichen von Rissen oder Durchscheuern aufweisen, aus. Der Ausbau der Gleitrolle des Antriebskettenrads und der Wechsel der Rolle/der Stifte sollten von Ihren Terex-Händler vor Ort durchgeführt werden. -
Seite 75: Ausbau/Kontrolle Des Luftfilters
7. WARTUNG UND PFLEGE 7.16 Ausbau/Kontrolle des Luftfilters Der Luftfilter ist eines der wichtigsten Elemente bei der Maschinenpflege. Die regelmäßige Kontrolle und das regelmäßige Auswechseln des Filters sind zur Gewährleistung ordnungsgemäßer Leistung und zur Verlängerung der Motorlebensdauer unerlässlich. Kontrollieren Sie die Luftfilterelemente täglich. Sind die Elemente beschädigt oder stark verschmutzt, müssen sie gereinigt oder ausgewechselt werden. -
Seite 76: Reinigung Des Luftfilters
7. WARTUNG UND PFLEGE 7.17 Reinigung des Luftfilters Entfernen Sie mit Druckluft oder einem Wasserschlauch losen Schmutz vom Element. • Druckluft: 690 kPa max., Düse 0,32 cm Durchmesser, mindestens 5 cm vom Filterelement entfernt • Wasser 276 kPa max. ohne Düse Weichen Sie das Filterelement mindestens 15 Minuten lang in einer nicht schaumbildenden Reinigungsmittellösung ein und bewegen Sie es vorsichtig in der Lösung hin und her, um das Element noch gründlicher zu reinigen. -
Seite 77: Reinigung Des Motorkühlers/Ölkühlers
7. WARTUNG UND PFLEGE 7.18 Reinigung des Motorkühlers/Ölkühlers Zur Gewährleistung eines problemlosen Betriebs müssen der Motorkühler und Ölkühler sauber sein. Werden der Motorkühler und Ölkühler nicht sauber 7.18-1 gehalten, besteht die Gefahr der Überhitzung, der Beschädigung oder sogar des Ausfalls des Motors und des Hydrauliksystems. -
Seite 78: Reinigen Des Chassis
7. WARTUNG UND PFLEGE Kühlmittel und Maschinenkomponenten können sehr HEISS werden! Warten Sie, bis die Maschine vollständig abgekühlt ist, bevor Sie Pflege- oder Wartungsarbeiten durchführen, um mögliche Verbrennungen zu vermeiden. 7.20 Reinigen des Chassis/Motors Das regelmäßige Reinigen des Chassisbereichs unterhalb der Fahrerkabine und des Motorraums ist zur Gewährleistung eines sicheren Maschinenbetriebs ebenso... -
Seite 79: Elektrische Anlage
7. WARTUNG UND PFLEGE 7.21 Elektrische Anlage PT-30CE SCHALTTAFEL 4010-095 L ZUSATZHYDR. R ZUSATZHYDR. LEISTGS-RELAIS A ZÜNDUNG GEFAHR RUNDUML. LICHTMASCH. SICHERHEIT LICHTMASCH. LEISTGS-RELAIS B DIODE ZUSATZHYDR.- HUP. L. SCH. EINSPR.-PUMPE MODUS GLÜHKERZE LICHTER SICHERHEIT HECKLTN. LICHTER ANLASSER BKUP ALM HEIZUNG ZUSATZHYDR. -
Seite 80: Lagerung
7. WARTUNG UND PFLEGE 7.22 Lagerung Unter Umständen kann es erforderlich sein, den Terex-Kettenlader mit Gummiketten über einen längeren Zeitraum hinweg zu lagern. Führen Sie die folgenden Arbeitsschritte aus, um die Maschine auf die Lagerung vorzubereiten. 7.22.1 Vorbereitung zur Lagerung •... -
Seite 81: Aus Der Lagerung Holen
7. WARTUNG UND PFLEGE 7.22.2 Aus der Lagerung holen Führen Sie die folgenden Arbeitsschritte durch, um den Terex-Kettenlader mit Gummiketten aus der Lagerung zu holen und in den Betriebszustand zurückzuversetzen. In den Betriebszustand zurückversetzen: • Entfernen Sie den schützenden Schmierstoff von den Zylinderstiften. -
Seite 82: Wartungsprotokoll
WARTUNGSPROTOKOLL Stunden Durchgeführte Wartung Anmerkungen... - Seite 83 WARTUNGSPROTOKOLL Stunden Durchgeführte Wartung Anmerkungen...
- Seite 84 WARTUNGSPROTOKOLL Stunden Durchgeführte Wartung Anmerkungen...
-
Seite 85: Kundendienst
Kauf von Ersatzteilen Terex I Ersatzteile GmbH Postfach 12 64 • D-91534 Rothenburg Erlbacher Str. 115 • D-91541 Rothenburg Tel.: +49 (0) 9861 972 Fax + 49 (0) 9861/972-410 Kundendienst Terex Construction Motherwell Schottland ML1 5RY Tel.: +44 (0) 16 98 50 30 77...
