Kettenlader mit Gummiketten
12. Aus- und Einbau des Unterwagens
Hinweis: Zum Ausbau der Kettenradgleitrollen und der Stifte müssen
Sie die Befestigungsschrauben und Unterlegscheiben der
Torsionsachse ausbauen und anschließend den Unterwagen leicht
vom Chassis wegschieben (ca. 2,54 cm). So entsteht ein
ausreichender Freiraum zum Entfernen der Kettenradbolzen und zum
Austausch der Gleitrollen/Stifte.
Antriebskettenrad
für Zugriff auf
Gleitrollenschraube
positionieren

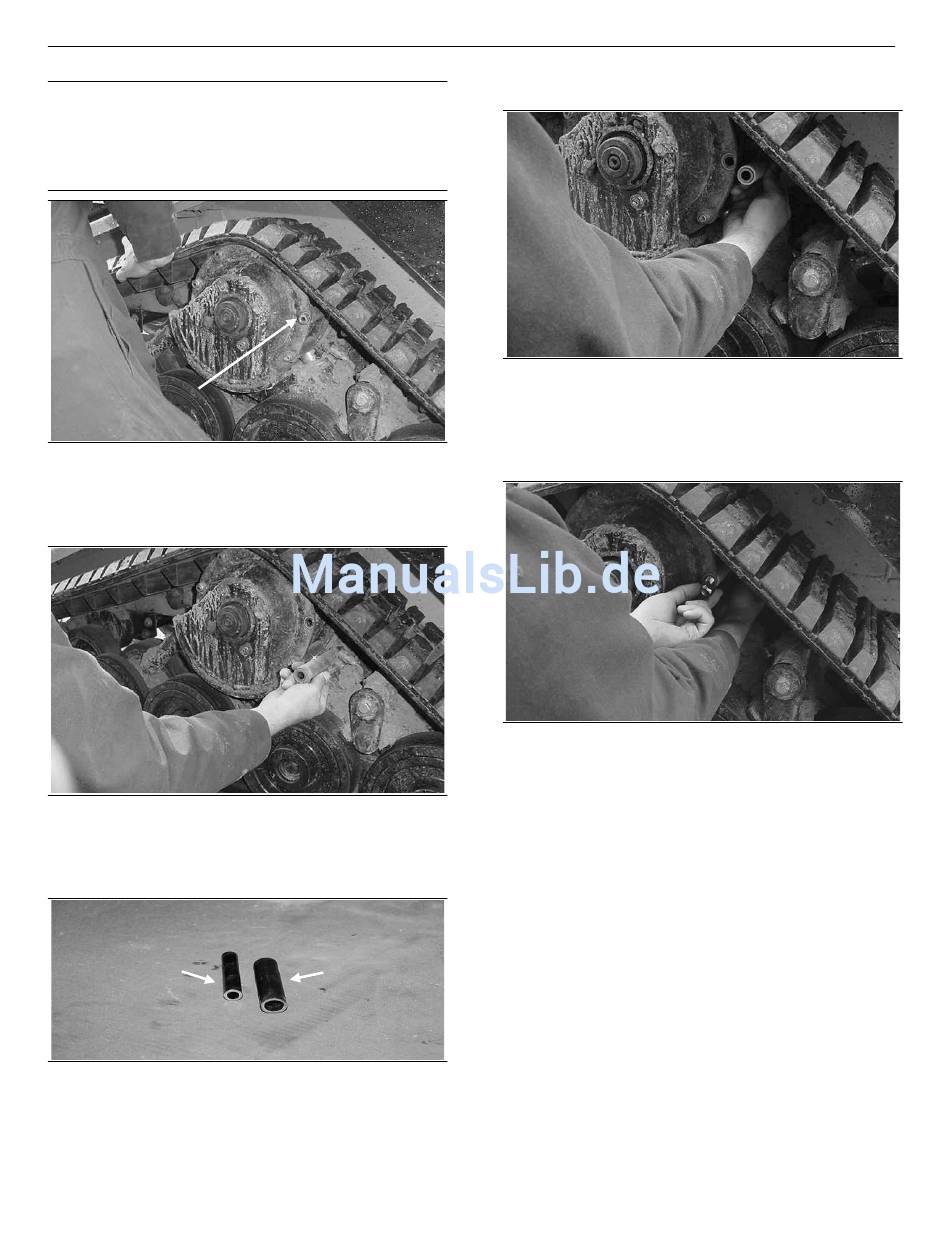

Abbildung 12-11
1.
Das Antriebskettenrad so drehen, dass die Schraube der
Kettenradgleitrolle zugänglich ist. Die Schraube entfernen.
Abbildung 12-12
2.
Die Gleitrolle und den Stahlstift aus dem
Antriebskettenrad ausbauen.
Stahlstift
Abbildung 12-13
3.
Die Gleitrollen auf Verschleiß prüfen und ggf. austauschen.
Der Stahlstift muss normalerweise nicht ausgetauscht
werden, es sei denn, die Gleitrolle ist vollständig
durchgescheuert und der Stahlstift wurde durch den
Kontakt mit der Kette beschädigt.
Einbau der Kettenradgleitrollen
Abbildung 12-14
1.
Abbildung 12-15
2.
Gleitrolle
12-4
Das Antriebskettenrad in die gewünschte Position drehen
und die Gleitrolle und den Stahlstift in das
Antriebskettenrad einsetzen.
Die Schraube der Kettenradgleitrolle mit der Mutter nach
außen einsetzen und festziehen.
