Kapitelübersicht
Dieses Kapitel enthält Anschlussdiagramme für folgende Systeme
des Kettenladers mit Gummiketten:
• Filtrations- und Kühlsystem
• Zusatzsteuerkreis
• Antriebsschleifensystem

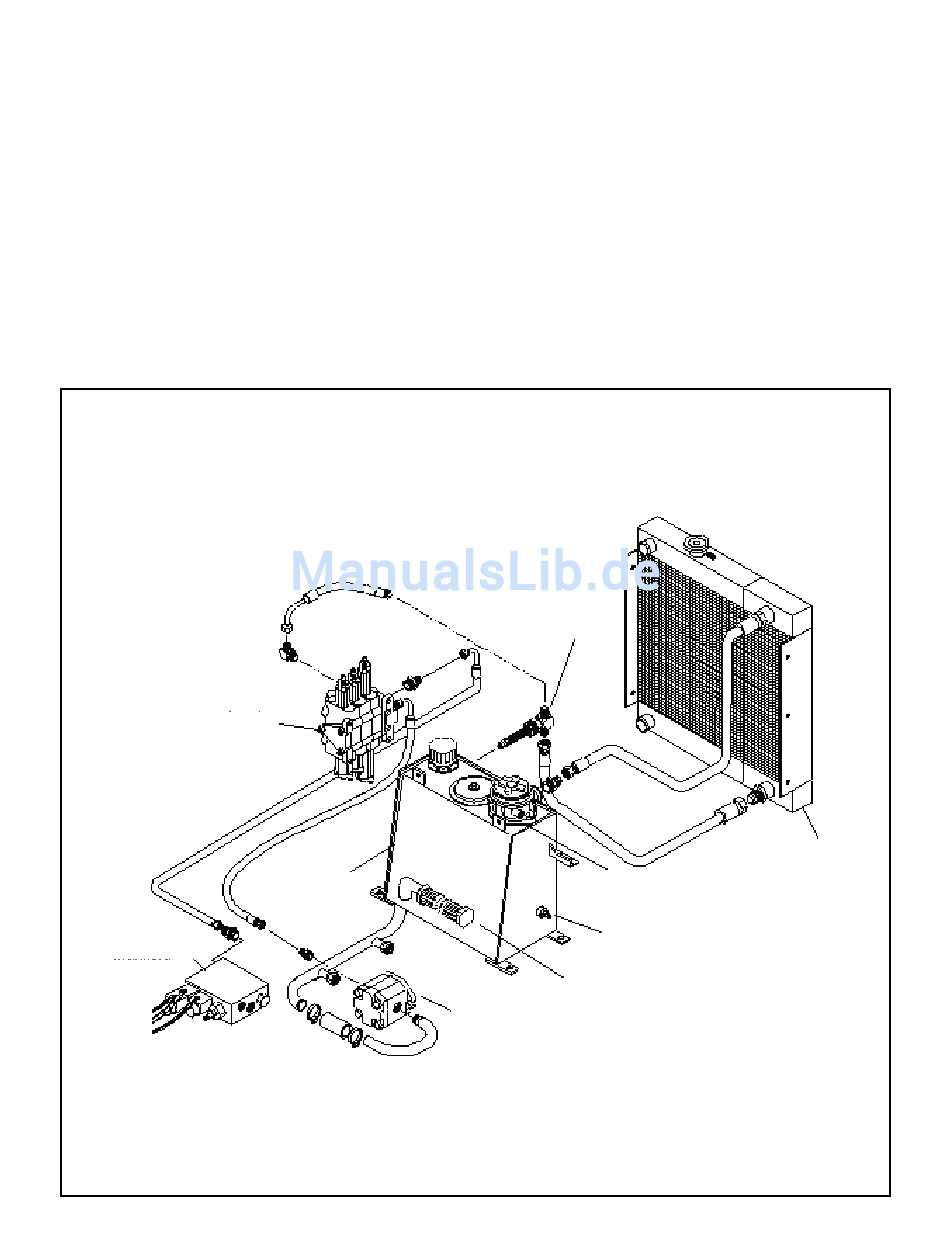

Abbildung 3-1: PT-30 Filtrations- und Kühlsystem
Laderventil
Vorsteuerdruckverteiler
Hydraulikbehälter
Filtrations- und Kühlsystem
Das Filtrations- und Kühlsystem (Abbildung 3-1) umfasst folgende
Hauptkomponenten:
• Hydraulikbehälter
• Motorkühler/Ölkühler
• Laderventil
• Zusatzzahnradpumpe
• Vorsteuerdruckverteiler
100 psi (689,5 kPa)
Überdruckventil Kühler
10-Mikron-
Rücklauffilter
Temperaturgeber:
50-Mikron-
Ansaugsieb
Zusatzzahnradpumpe
3-1

3. Systemdiagramme

Motorkühler/Ölkühler
Heißöl-
