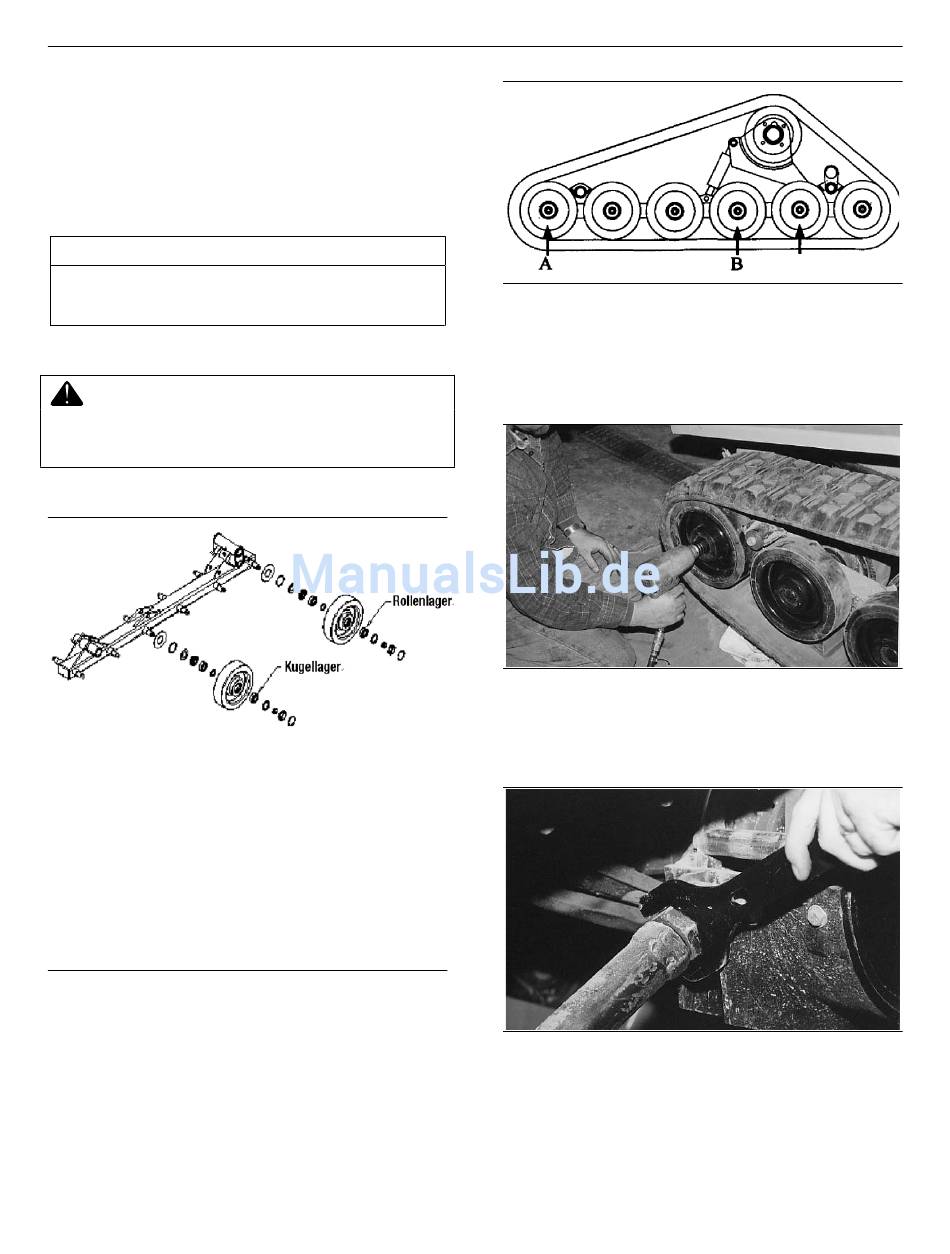

Aus- und Einbau der Kette
Die für den Aus- und Einbau der Kette erforderlichen
Werkzeuge sind in Tabelle 12-3 aufgeführt. Nach Möglichkeit
sind die vom Hersteller empfohlenen Werkzeuge zu verwenden.
Tabelle 12-3
Erforderliche Werkzeuge
Steckschlüssel
Ringmaulschlüssel
Brechstange
Abmontieren der Kette
Zum Abmontieren der Ketten muss die Maschine aufgebockt
und auf Stützbocken platziert werden, die stabil genug sind, um das
Gewicht der Maschine zu tragen. Es wird die Verwendung von Terex
zugelassener Stützböcke empfohlen.
Lager
In der Abbildung oben ist das hintere Rad mit einem
Rollenlager und das mittlere Rad mit einem Kugellager
dargestellt. Diese Lager müssen unbedingt in der korrekten
Anordnung im Unterwagen eingebaut werden, um eine
adäquate Verteilung der unterschiedlichen auf die Lager
einwirkenden Lasten und Kräfte zu gewährleisten.
Beim Austauschen von Lagern oder Ausbauen von Rädern
stets sicherstellen, dass die vorderen und hinteren Räder
mit Rollenlagern und die acht Innenräder mit Kugellagern
ausgestattet werden. Sie sind in dieser Anwendung nicht
untereinander austauschbar.
Wagenheber
Haarlineal
Messband
Abbildung 12-16
1.
Die mit A und B bezeichneten Räder ausfindig machen.
Wenn die Kette abmontiert werden soll, müssen diese
Räder und das Rad an der Innenseite von B ebenfalls
ausgebaut werden.
Abbildung 12-17
2.
Die in Schritt 1 identifizierten Räder ausbauen. Siehe
Kapitel 12: Ausbau der Räder.
Abbildung 12-18
3.
Die Gegenmutter am Kettenspanner lösen. Hierzu kann
ein Feldschraubenschlüssel verwendet werden, der sich
unter dem rechten Kotflügel der Maschine befindet; für
Arbeiten in der Werkstatt empfiehlt sich jedoch der
Einsatz eines Standardschraubenschlüssels.
12-5
Kettenlader mit Gummiketten
12. Aus- und Einbau des Unterwagens
