Antriebsschleifensystem

Das Antriebsschleifensystem (Abbildung 3-3) umfasst folgende
Hauptkomponenten:
• Tandempumpe
• Antriebsmotoren
• Vorsteuerdruckverteiler
• Joystick Antriebssteuerung

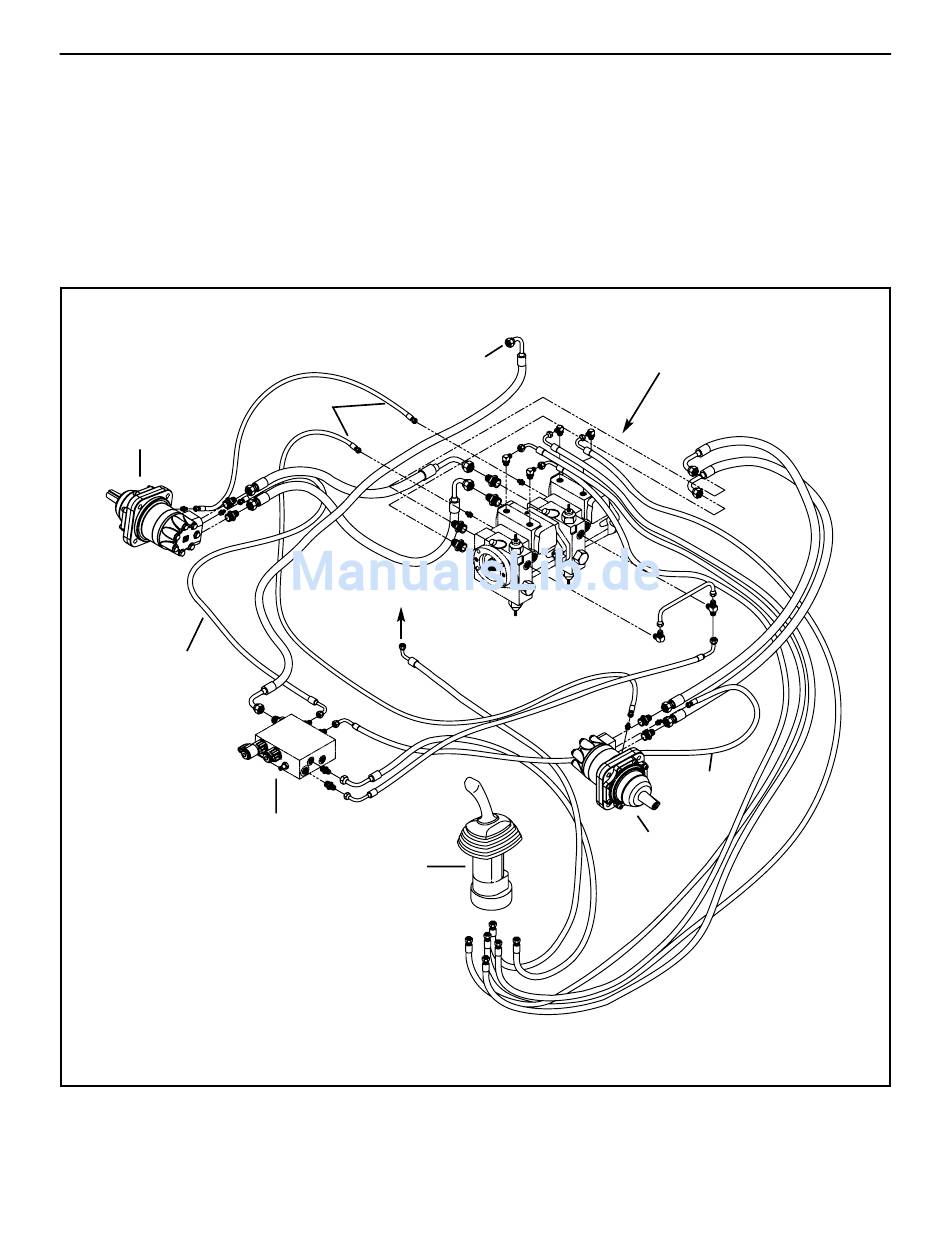

Abbildung 3-3: PT-30 Antriebsschleifensystem
ANTRIEBSMOTOR
RÜCKLAUF VOM
GEHÄUSEABLASS
PRÜFANSCHLUSS LADEDRUCK
ZUM
AUSFÜHRUNGSVENTIL
BREMSE
TANK
ANTRIEBSSTEUERUNG
TANDEMPUMPE (MIT ÜBERDRUCKVENTILEN FÜR
ANTRIEBS- UND LADEDRUCK)
ANTRIEBSMOTOR
3-3
Kettenlader mit Gummiketten
3. Anschlussdiagramme
RÜCKLAUF VOM
GEHÄUSEABLASS
