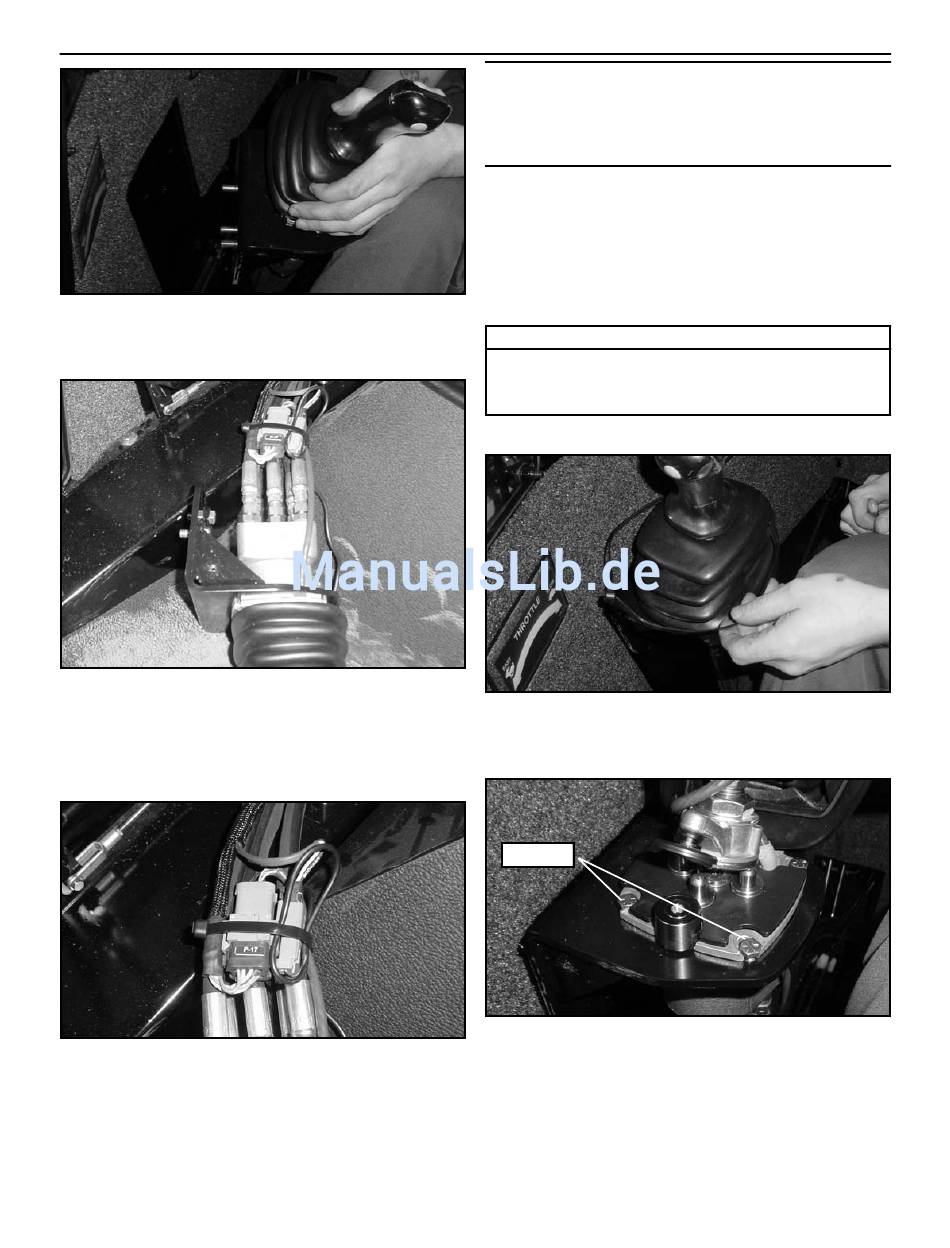

Abbildung 9-4
8.
Den Steuerknüppel wie gezeigt von den Kabinenwand
abziehen.
Abbildung 9-5
9.
Die Hydraulikschläuche sind jetzt zugänglich. Die Schläuche
und Anschlüsse zum leichteren Wiedereinbau kennzeichnen.
Anschließend die Schläuche trennen und die Öffnungen mit
Kappen und Stopfen verschließen, um ein Austreten von
Flüssigkeit zu vermeiden.
Abbildung 9-6
10. Die gezeigten elektrischen Anschlüsse trennen, um den
Steuerknüppel von der Maschine zu lösen, und den
Steuerknüppel ausbauen.
11. Zum Wiedereinbau des Steuerknüppels das Ausbauverfahren
in umgekehrter Reihenfolge durchführen. Darauf achten,
dass alle Anschlüsse mit den richtigen Ports am
Steuerknüppel verbunden werden, fest sitzen und dicht sind.
Hinweis: Wenn der Ausbau des linken Steuerknüppels an einer
Maschine mit Heizung erforderlich ist, müssen Sie die Leitungen
an der Heizung lösen, um die seitliche Abdeckung abnehmen zu
können. Die Schläuche und Anschlüsse mit Kappen und Stopfen
verschließen, um den Verlust von Kühlmittel zu minimieren.
Aus- und Einbau des Laderschwebemagneten
Die zum Aus- und Einbau des Laderschwebemagneten
erforderlichen Werkzeuge sind in Tabelle 9-1 aufgeführt. Nach
Möglichkeit sind die vom Hersteller empfohlenen Werkzeuge zu
verwenden.
Tabelle 9-2
Erforderliche Werkzeuge
Inbusschlüssel (Sechskant)
Ringmaulschlüssel
Schraubendreher
Ausbau des Laderschwebemagneten
Abbildung 9-7
1.
Den Kabelbinder, mit dem der untere Teil der Steuerknüppel-
Manschette befestigt ist, wie gezeigt entfernen.
Entfernen
Abbildung 9-8
2.
Die Manschette anheben, um die Befestigungsschrauben von
Magnet und Steuerknüppel freizulegen. Die
Befestigungsschrauben des Steuerknüppels lösen, um den
Steuerknüppel in der Halterung nach oben heben zu können.
