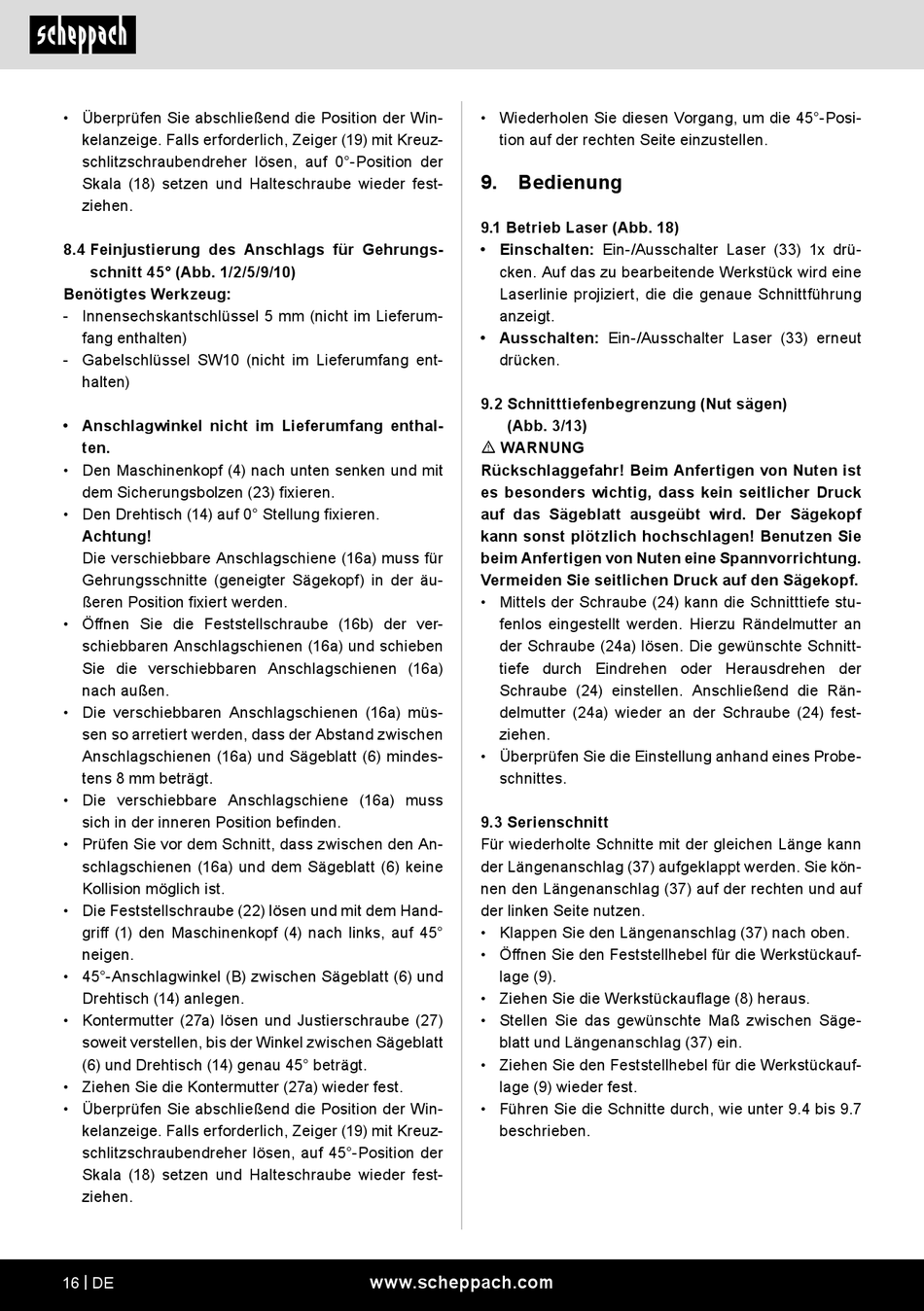

• Überprüfen Sie abschließend die Position der Win­
kelanzeige. Falls erforderlich, Zeiger (19) mit Kreuz­
schlitzschraubendreher lösen, auf 0°-Position der
Skala (18) setzen und Halteschraube wieder fest­
ziehen.
8.4 Feinjustierung des Anschlags für Gehrungs-
schnitt 45° (Abb. 1/2/5/9/10)
Benötigtes Werkzeug:
­ Innensechskantschlüssel 5 mm (nicht im Lieferum­
fang enthalten)
­ Gabelschlüssel SW10 (nicht im Lieferumfang ent­
halten)
• Anschlagwinkel nicht im Lieferumfang enthal-
ten.
• Den Maschinenkopf (4) nach unten senken und mit
dem Sicherungsbolzen (23) fixieren.
• Den Drehtisch (14) auf 0° Stellung fixieren.
Achtung!
Die verschiebbare Anschlagschiene (16a) muss für
Gehrungsschnitte (geneigter Sägekopf) in der äu­
ßeren Position fixiert werden.
• Öffnen Sie die Feststellschraube (16b) der ver­
schiebbaren Anschlagschienen (16a) und schieben
Sie die verschiebbaren Anschlagschienen (16a)
nach außen.
• Die verschiebbaren Anschlagschienen (16a) müs­
sen so arretiert werden, dass der Abstand zwischen
Anschlagschienen (16a) und Sägeblatt (6) mindes­
tens 8 mm beträgt.
• Die verschiebbare Anschlagschiene (16a) muss
sich in der inneren Position befinden.
• Prüfen Sie vor dem Schnitt, dass zwischen den An­
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Die Feststellschraube (22) lösen und mit dem Hand­
griff (1) den Maschinenkopf (4) nach links, auf 45°
neigen.
• 45°-Anschlagwinkel (B) zwischen Sägeblatt (6) und
Drehtisch (14) anlegen.
• Kontermutter (27a) lösen und Justierschraube (27)
soweit verstellen, bis der Winkel zwischen Sägeblatt
(6) und Drehtisch (14) genau 45° beträgt.
• Ziehen Sie die Kontermutter (27a) wieder fest.
• Überprüfen Sie abschließend die Position der Win­
kelanzeige. Falls erforderlich, Zeiger (19) mit Kreuz­
schlitzschraubendreher lösen, auf 45°-Position der
Skala (18) setzen und Halteschraube wieder fest­
ziehen.
16 | DE
• Wiederholen Sie diesen Vorgang, um die 45°-Posi­
tion auf der rechten Seite einzustellen.
9.

Bedienung

9.1 Betrieb Laser (Abb. 18)
• Einschalten: Ein-/Ausschalter Laser (33) 1x drü­
cken. Auf das zu bearbeitende Werkstück wird eine
Laserlinie projiziert, die die genaue Schnittführung
anzeigt.
• Ausschalten: Ein-/Ausschalter Laser (33) erneut
drücken.
9.2 Schnitttiefenbegrenzung (Nut sägen)
(Abb. 3/13)
m WARNUNG
Rückschlaggefahr! Beim Anfertigen von Nuten ist
es besonders wichtig, dass kein seitlicher Druck
auf das Sägeblatt ausgeübt wird. Der Sägekopf
kann sonst plötzlich hochschlagen! Benutzen Sie
beim Anfertigen von Nuten eine Spannvorrichtung.
Vermeiden Sie seitlichen Druck auf den Sägekopf.
• Mittels der Schraube (24) kann die Schnitttiefe stu­
fenlos eingestellt werden. Hierzu Rändelmutter an
der Schraube (24a) lösen. Die gewünschte Schnitt­
tiefe durch Eindrehen oder Herausdrehen der
Schraube (24) einstellen. Anschließend die Rän­
delmutter (24a) wieder an der Schraube (24) fest­
ziehen.
• Überprüfen Sie die Einstellung anhand eines Probe­
schnittes.
9.3 Serienschnitt
Für wiederholte Schnitte mit der gleichen Länge kann
der Längenanschlag (37) aufgeklappt werden. Sie kön­
nen den Längenanschlag (37) auf der rechten und auf
der linken Seite nutzen.
• Klappen Sie den Längenanschlag (37) nach oben.
• Öffnen Sie den Feststellhebel für die Werkstückauf­
lage (9).
• Ziehen Sie die Werkstückauflage (8) heraus.
• Stellen Sie das gewünschte Maß zwischen Säge­
blatt und Längenanschlag (37) ein.
• Ziehen Sie den Feststellhebel für die Werkstückauf­
lage (9) wieder fest.
• Führen Sie die Schnitte durch, wie unter 9.4 bis 9.7
beschrieben.
