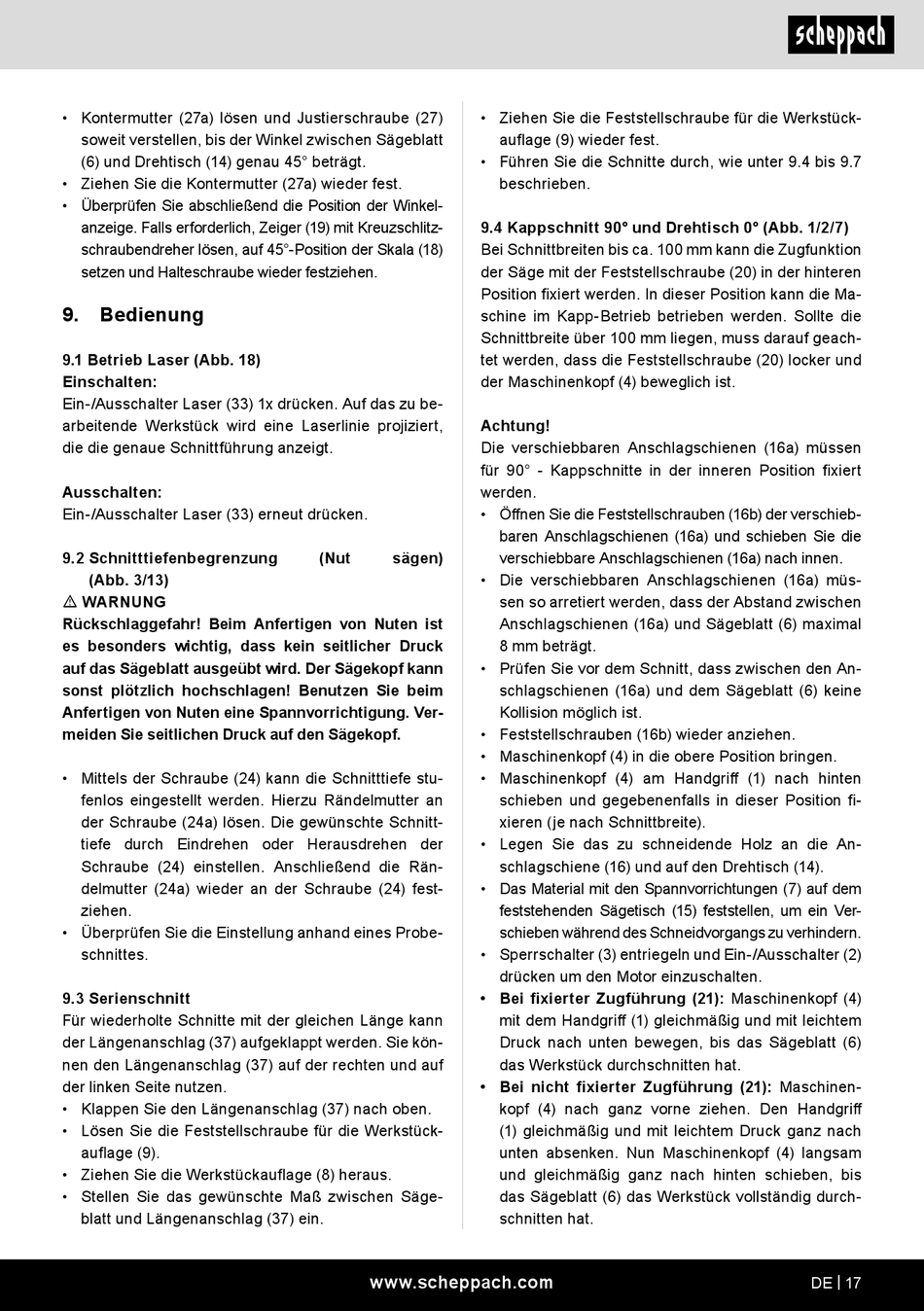

• Kontermutter (27a) lösen und Justierschraube (27)
soweit verstellen, bis der Winkel zwischen Sägeblatt
(6) und Drehtisch (14) genau 45° beträgt.
• Ziehen Sie die Kontermutter (27a) wieder fest.
• Überprüfen Sie abschließend die Position der Winkel-
anzeige. Falls erforderlich, Zeiger (19) mit Kreuzschlitz-
schraubendreher lösen, auf 45°-Position der Skala (18)
setzen und Halteschraube wieder festziehen.
9.

Bedienung

9.1 Betrieb Laser (Abb. 18)
Einschalten:
Ein-/Ausschalter Laser (33) 1x drücken. Auf das zu be-
arbeitende Werkstück wird eine Laserlinie projiziert,
die die genaue Schnittführung anzeigt.
Ausschalten:
Ein-/Ausschalter Laser (33) erneut drücken.

9.2 Schnitttiefenbegrenzung

(Abb. 3/13)
m WARNUNG
Rückschlaggefahr! Beim Anfertigen von Nuten ist
es besonders wichtig, dass kein seitlicher Druck
auf das Sägeblatt ausgeübt wird. Der Sägekopf kann
sonst plötzlich hochschlagen! Benutzen Sie beim
Anfertigen von Nuten eine Spannvorrichtigung. Ver-
meiden Sie seitlichen Druck auf den Sägekopf.
• Mittels der Schraube (24) kann die Schnitttiefe stu-
fenlos eingestellt werden. Hierzu Rändelmutter an
der Schraube (24a) lösen. Die gewünschte Schnitt-
tiefe durch Eindrehen oder Herausdrehen der
Schraube (24) einstellen. Anschließend die Rän-
delmutter (24a) wieder an der Schraube (24) fest-
ziehen.
• Überprüfen Sie die Einstellung anhand eines Probe-
schnittes.
9.3 Serienschnitt
Für wiederholte Schnitte mit der gleichen Länge kann
der Längenanschlag (37) aufgeklappt werden. Sie kön-
nen den Längenanschlag (37) auf der rechten und auf
der linken Seite nutzen.
• Klappen Sie den Längenanschlag (37) nach oben.
• Lösen Sie die Feststellschraube für die Werkstück-
auflage (9).
• Ziehen Sie die Werkstückauflage (8) heraus.
• Stellen Sie das gewünschte Maß zwischen Säge-
blatt und Längenanschlag (37) ein.
• Ziehen Sie die Feststellschraube für die Werkstück-
• Führen Sie die Schnitte durch, wie unter 9.4 bis 9.7
9.4 Kappschnitt 90° und Drehtisch 0° (Abb. 1/2/7)
Bei Schnittbreiten bis ca. 100 mm kann die Zugfunktion
der Säge mit der Feststellschraube (20) in der hinteren
Position fixiert werden. In dieser Position kann die Ma-
schine im Kapp-Betrieb betrieben werden. Sollte die
Schnittbreite über 100 mm liegen, muss darauf geach-
tet werden, dass die Feststellschraube (20) locker und
der Maschinenkopf (4) beweglich ist.
Achtung!
Die verschiebbaren Anschlagschienen (16a) müssen
für 90° - Kappschnitte in der inneren Position fixiert
werden.
• Öffnen Sie die Feststellschrauben (16b) der verschieb-
(Nut sägen)
• Die verschiebbaren Anschlagschienen (16a) müs-
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
• Feststellschrauben (16b) wieder anziehen.
• Maschinenkopf (4) in die obere Position bringen.
• Maschinenkopf (4) am Handgriff (1) nach hinten
• Legen Sie das zu schneidende Holz an die An-
• Das Material mit den Spannvorrichtungen (7) auf dem
• Sperrschalter (3) entriegeln und Ein-/Ausschalter (2)
• Bei fixierter Zugführung (21): Maschinenkopf (4)
• Bei nicht fixierter Zugführung (21): Maschinen-
www.scheppach.com
auflage (9) wieder fest.
beschrieben.
baren Anschlagschienen (16a) und schieben Sie die
verschiebbare Anschlagschienen (16a) nach innen.
sen so arretiert werden, dass der Abstand zwischen
Anschlagschienen (16a) und Sägeblatt (6) maximal
8 mm beträgt.
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
schieben und gegebenenfalls in dieser Position fi-
xieren (je nach Schnittbreite).
schlagschiene (16) und auf den Drehtisch (14).
feststehenden Sägetisch (15) feststellen, um ein Ver-
schieben während des Schneidvorgangs zu verhindern.
drücken um den Motor einzuschalten.
mit dem Handgriff (1) gleichmäßig und mit leichtem
Druck nach unten bewegen, bis das Sägeblatt (6)
das Werkstück durchschnitten hat.
kopf (4) nach ganz vorne ziehen. Den Handgriff
(1) gleichmäßig und mit leichtem Druck ganz nach
unten absenken. Nun Maschinenkopf (4) langsam
und gleichmäßig ganz nach hinten schieben, bis
das Sägeblatt (6) das Werkstück vollständig durch-
schnitten hat.
