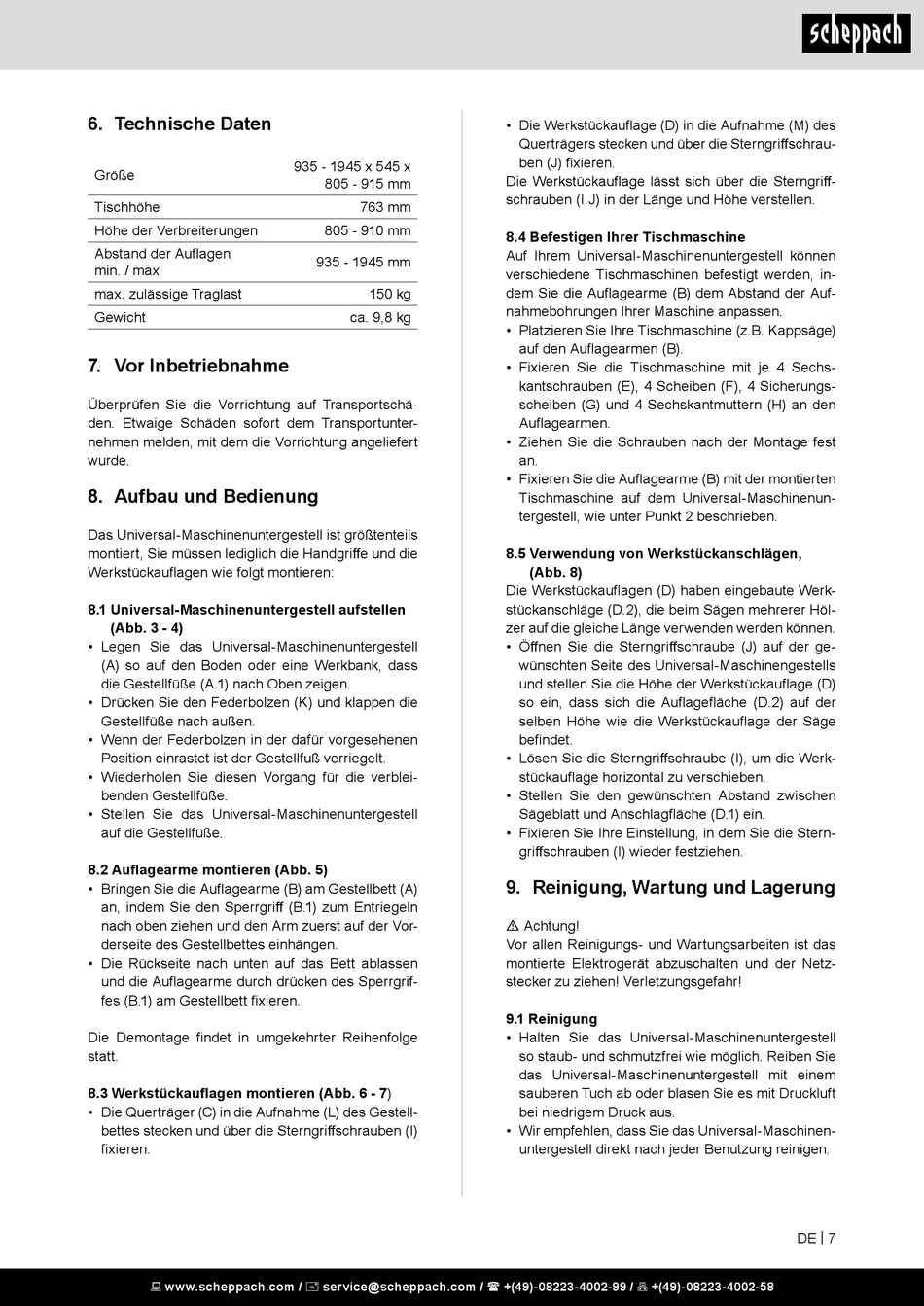

6. Technische Daten

Größe
Tischhöhe
Höhe der Verbreiterungen
Abstand der Auflagen
min. / max
max. zulässige Traglast
Gewicht

7. Vor Inbetriebnahme

Überprüfen Sie die Vorrichtung auf Transportschä-
den. Etwaige Schäden sofort dem Transportunter-
nehmen melden, mit dem die Vorrichtung angeliefert
wurde.

8. Aufbau und Bedienung

Das Universal-Maschinenuntergestell ist größtenteils
montiert, Sie müssen lediglich die Handgriffe und die
Werkstückauflagen wie folgt montieren:

8.1 Universal-Maschinenuntergestell aufstellen

(Abb. 3 - 4)
• Legen Sie das Universal-Maschinenuntergestell
(A) so auf den Boden oder eine Werkbank, dass
die Gestellfüße (A.1) nach Oben zeigen.
• Drücken Sie den Federbolzen (K) und klappen die
Gestellfüße nach außen.
• Wenn der Federbolzen in der dafür vorgesehenen
Position einrastet ist der Gestellfuß verriegelt.
• Wiederholen Sie diesen Vorgang für die verblei-
benden Gestellfüße.
• Stellen Sie das Universal-Maschinenuntergestell
auf die Gestellfüße.
8.2 Auflagearme montieren (Abb. 5)
• Bringen Sie die Auflagearme (B) am Gestellbett (A)
an, indem Sie den Sperrgriff (B.1) zum Entriegeln
nach oben ziehen und den Arm zuerst auf der Vor-
derseite des Gestellbettes einhängen.
• Die Rückseite nach unten auf das Bett ablassen
und die Auflagearme durch drücken des Sperrgrif-
fes (B.1) am Gestellbett fixieren.
Die Demontage findet in umgekehrter Reihenfolge
statt.
8.3 Werkstückauflagen montieren (Abb. 6 - 7)
• Die Querträger (C) in die Aufnahme (L) des Gestell-
bettes stecken und über die Sterngriffschrauben (I)
fixieren.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
935 - 1945 x 545 x
805 - 915 mm
763 mm
805 - 910 mm
935 - 1945 mm
150 kg
ca. 9,8 kg
• Die Werkstückauflage (D) in die Aufnahme (M) des
Querträgers stecken und über die Sterngriffschrau-
ben (J) fixieren.
Die Werkstückauflage lässt sich über die Sterngriff-
schrauben (I,J) in der Länge und Höhe verstellen.
8.4 Befestigen Ihrer Tischmaschine
Auf Ihrem Universal-Maschinenuntergestell können
verschiedene Tischmaschinen befestigt werden, in-
dem Sie die Auflagearme (B) dem Abstand der Auf-
nahmebohrungen Ihrer Maschine anpassen.
• Platzieren Sie Ihre Tischmaschine (z.B. Kappsäge)
auf den Auflagearmen (B).
• Fixieren Sie die Tischmaschine mit je 4 Sechs-
kantschrauben (E), 4 Scheiben (F), 4 Sicherungs-
scheiben (G) und 4 Sechskantmuttern (H) an den
Auflagearmen.
• Ziehen Sie die Schrauben nach der Montage fest
an.
• Fixieren Sie die Auflagearme (B) mit der montierten
Tischmaschine auf dem Universal-Maschinenun-
tergestell, wie unter Punkt 2 beschrieben.
8.5 Verwendung von Werkstückanschlägen,
(Abb. 8)
Die Werkstückauflagen (D) haben eingebaute Werk-
stückanschläge (D.2), die beim Sägen mehrerer Höl-
zer auf die gleiche Länge verwenden werden können.
• Öffnen Sie die Sterngriffschraube (J) auf der ge-
wünschten Seite des Universal-Maschinengestells
und stellen Sie die Höhe der Werkstückauflage (D)
so ein, dass sich die Auflagefläche (D.2) auf der
selben Höhe wie die Werkstückauflage der Säge
befindet.
• Lösen Sie die Sterngriffschraube (I), um die Werk-
stückauflage horizontal zu verschieben.
• Stellen Sie den gewünschten Abstand zwischen
Sägeblatt und Anschlagfläche (D.1) ein.
• Fixieren Sie Ihre Einstellung, in dem Sie die Stern-
griffschrauben (I) wieder festziehen.

9. Reinigung, Wartung und Lagerung

m Achtung!
Vor allen Reinigungs- und Wartungsarbeiten ist das
montierte Elektrogerät abzuschalten und der Netz-
stecker zu ziehen! Verletzungsgefahr!
9.1 Reinigung
• Halten Sie das Universal-Maschinenuntergestell
so staub- und schmutzfrei wie möglich. Reiben Sie
das Universal-Maschinenuntergestell mit einem
sauberen Tuch ab oder blasen Sie es mit Druckluft
bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Universal-Maschinen-
untergestell direkt nach jeder Benutzung reinigen.
DE | 7
