3. Installation

Die Drucksteuereinheit ist auf der Druckseite der
Pumpe zu installieren. Siehe Abb. 2.
Erfolgt die Förderung aus einem Brunnen, Bohrloch
oder ähnlichem, ist in die Saugleitung der Pumpe
immer ein Rückschlagventil einzubauen.
Es wird empfohlen, die Drucksteuereinheit über
Gewindeverschraubungen an die Rohrleitungen
anzuschließen.
Der Abgangsstutzen kann um 360 ° gedreht werden.
Siehe Abb. 1.
Der Zulaufstutzen ist fest am Gehäuse angeordnet.
Die Drucksteuereinheit ist mit einem integrierten
Rückschlagventil ausgestattet.

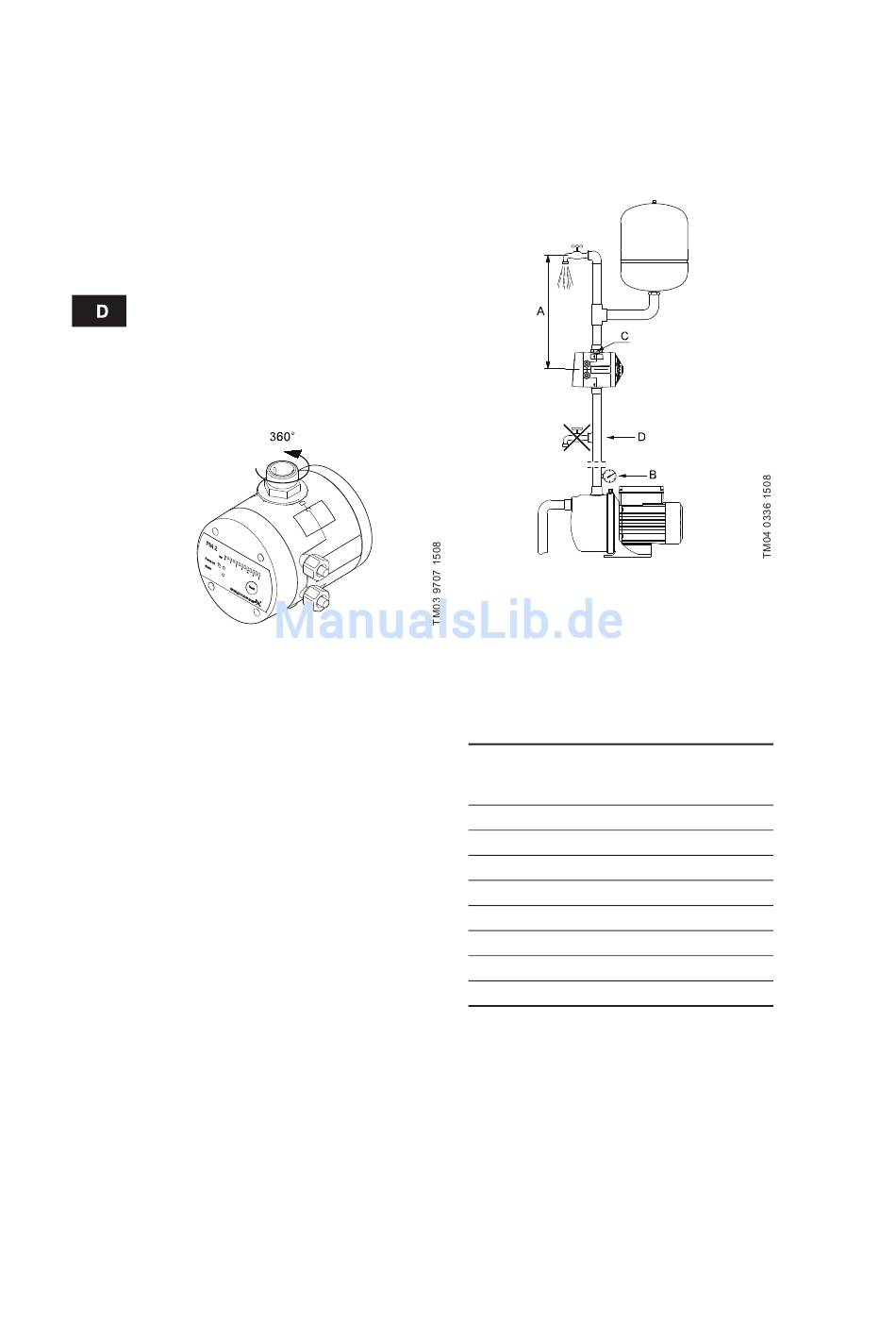

Abb. 1 Drehbarer Abgangsstutzen

3.1 Installationsort

Der Installationsort muss sauber und gut belüftet
sein.
Die Drucksteuereinheit PM 2 ist so einzubauen, dass
sie gegen Feuchtigkeit und direkte Sonneneinstrah-
lung geschützt ist.
Die PM 2 kann in Systemen mit oder ohne Druck-
behälter eingesetzt werden. Siehe Abb. 2.
18
Abb. 2 Installationsbeispiel
Die Drucksteuereinheit kann direkt am Druckstutzen
der Pumpe oder zwischen der Pumpe und der ersten
Entnahmestelle eingebaut werden.
Pos. A in Abb. 2:
Es wird empfohlen, die Drucksteuereinheit so zu
installieren, dass der Höhenunterschied zwischen
der Drucksteuereinheit und der höchsten Entnahme-
stelle die in der nachfolgenden Tabelle angegebenen
Werte nicht übersteigt.
Eingestellter
Einschaltdruck
[bar]
1,5*
2,0
2,5
3,0
3,5
4,0
4,5
5,0
* Standardeinstellung.
Siehe Abschnitt 7.1 EIN/AUS abhängig vom
Wasserverbrauch.
Max. Höhen-
unterschied
[m]
11
16
21
26
31
36
41
46
