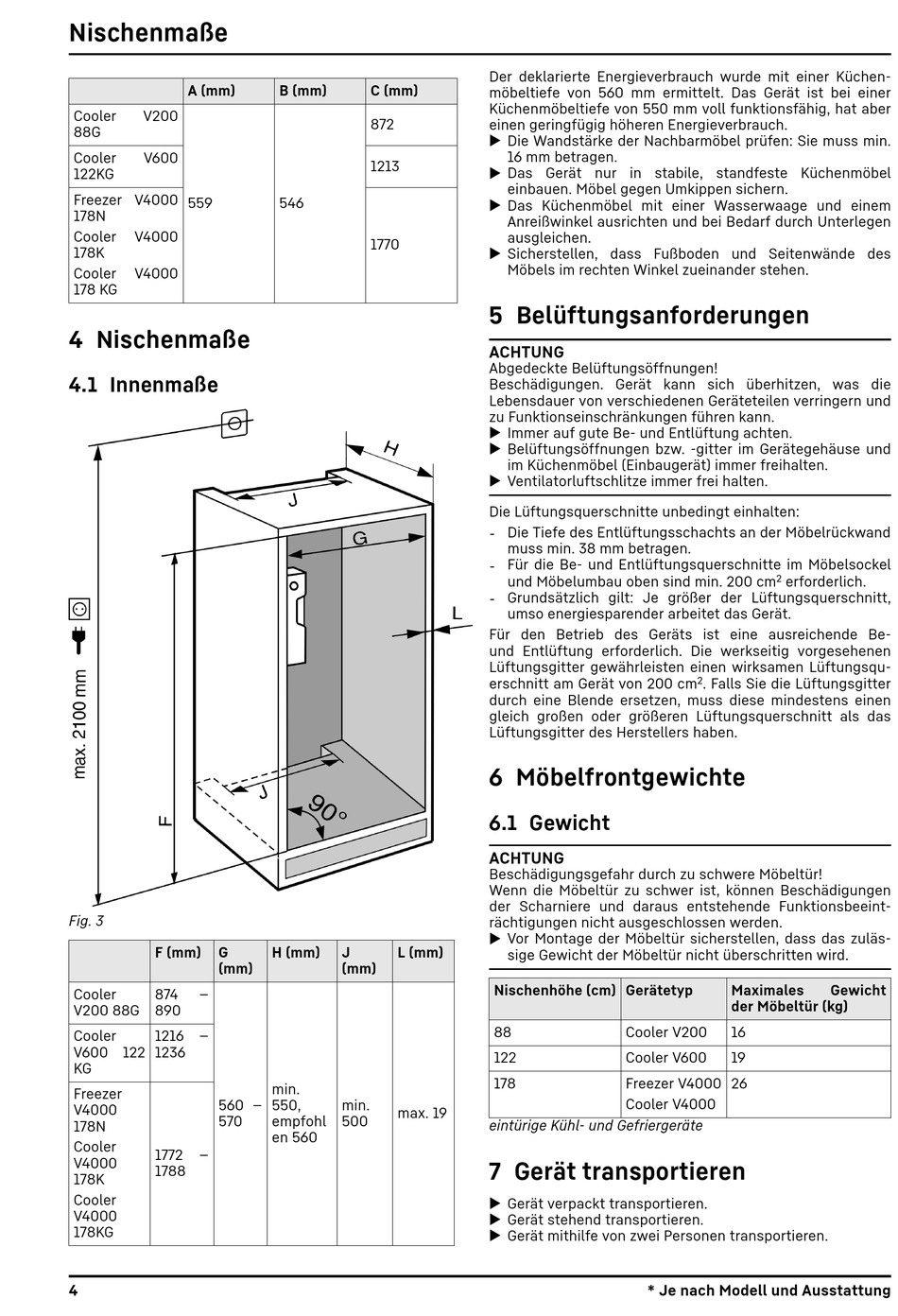

Nischenmaße; Innenmaße; Belüftungsanforderungen; Möbelfrontgewichte - V-ZUG Cooler V200 Installationsanleitung

Nischenmaße
A (mm)
Cooler V200
88G
Cooler V600
122KG
Freezer V4000
559
178N
Cooler V4000
178K
Cooler V4000
178 KG
4 Nischenmaße
4.1 Innenmaße
Fig. 3
F (mm) G
(mm)
Cooler 874 —
V200 88G 890
Cooler 1216 —
V600 122 1236
KG
Freezer
560 —
V4000
570
178N
Cooler
1772 —
V4000
1788
178K
Cooler
V4000
178KG
4
B (mm) C (mm)
872
1213
546
1770
H (mm) J L (mm)
(mm)
min.
550, min.
max. 19
empfohl 500
en 560
Der deklarierte Energieverbrauch wurde mit einer Küchen‐
möbeltiefe von 560 mm ermittelt. Das Gerät ist bei einer
Küchenmöbeltiefe von 550 mm voll funktionsfähig, hat aber
einen geringfügig höheren Energieverbrauch.
u Die Wandstärke der Nachbarmöbel prüfen: Sie muss min.
16 mm betragen.
u Das Gerät nur in stabile, standfeste Küchenmöbel
einbauen. Möbel gegen Umkippen sichern.
u Das Küchenmöbel mit einer Wasserwaage und einem
Anreißwinkel ausrichten und bei Bedarf durch Unterlegen
ausgleichen.
u Sicherstellen, dass Fußboden und Seitenwände des
Möbels im rechten Winkel zueinander stehen.
5 Belüftungsanforderungen
ACHTUNG
Abgedeckte Belüftungsöffnungen!
Beschädigungen. Gerät kann sich überhitzen, was die
Lebensdauer von verschiedenen Geräteteilen verringern und
zu Funktionseinschränkungen führen kann.
u Immer auf gute Be- und Entlüftung achten.
u Belüftungsöffnungen bzw. -gitter im Gerätegehäuse und
im Küchenmöbel (Einbaugerät) immer freihalten.
u Ventilatorluftschlitze immer frei halten.
Die Lüftungsquerschnitte unbedingt einhalten:
- Die Tiefe des Entlüftungsschachts an der Möbelrückwand
muss min. 38 mm betragen.
- Für die Be- und Entlüftungsquerschnitte im Möbelsockel
und Möbelumbau oben sind min. 200 cm
- Grundsätzlich gilt: Je größer der Lüftungsquerschnitt,
umso energiesparender arbeitet das Gerät.
Für den Betrieb des Geräts ist eine ausreichende Be-
und Entlüftung erforderlich. Die werkseitig vorgesehenen
Lüftungsgitter gewährleisten einen wirksamen Lüftungsqu‐
erschnitt am Gerät von 200 cm
durch eine Blende ersetzen, muss diese mindestens einen
gleich großen oder größeren Lüftungsquerschnitt als das
Lüftungsgitter des Herstellers haben.
6 Möbelfrontgewichte

6.1 Gewicht

ACHTUNG
Beschädigungsgefahr durch zu schwere Möbeltür!
Wenn die Möbeltür zu schwer ist, können Beschädigungen
der Scharniere und daraus entstehende Funktionsbeeint‐
rächtigungen nicht ausgeschlossen werden.
u Vor Montage der Möbeltür sicherstellen, dass das zuläs‐
sige Gewicht der Möbeltür nicht überschritten wird.
Nischenhöhe (cm) Gerätetyp
88 Cooler V200
122 Cooler V600
178 Freezer V4000
Cooler V4000
eintürige Kühl- und Gefriergeräte
7 Gerät transportieren
u Gerät verpackt transportieren.
u Gerät stehend transportieren.
u Gerät mithilfe von zwei Personen transportieren.
* Je nach Modell und Ausstattung
2 erforderlich.
2 . Falls Sie die Lüftungsgitter
Maximales Gewicht
der Möbeltür (kg)
16
19
26
