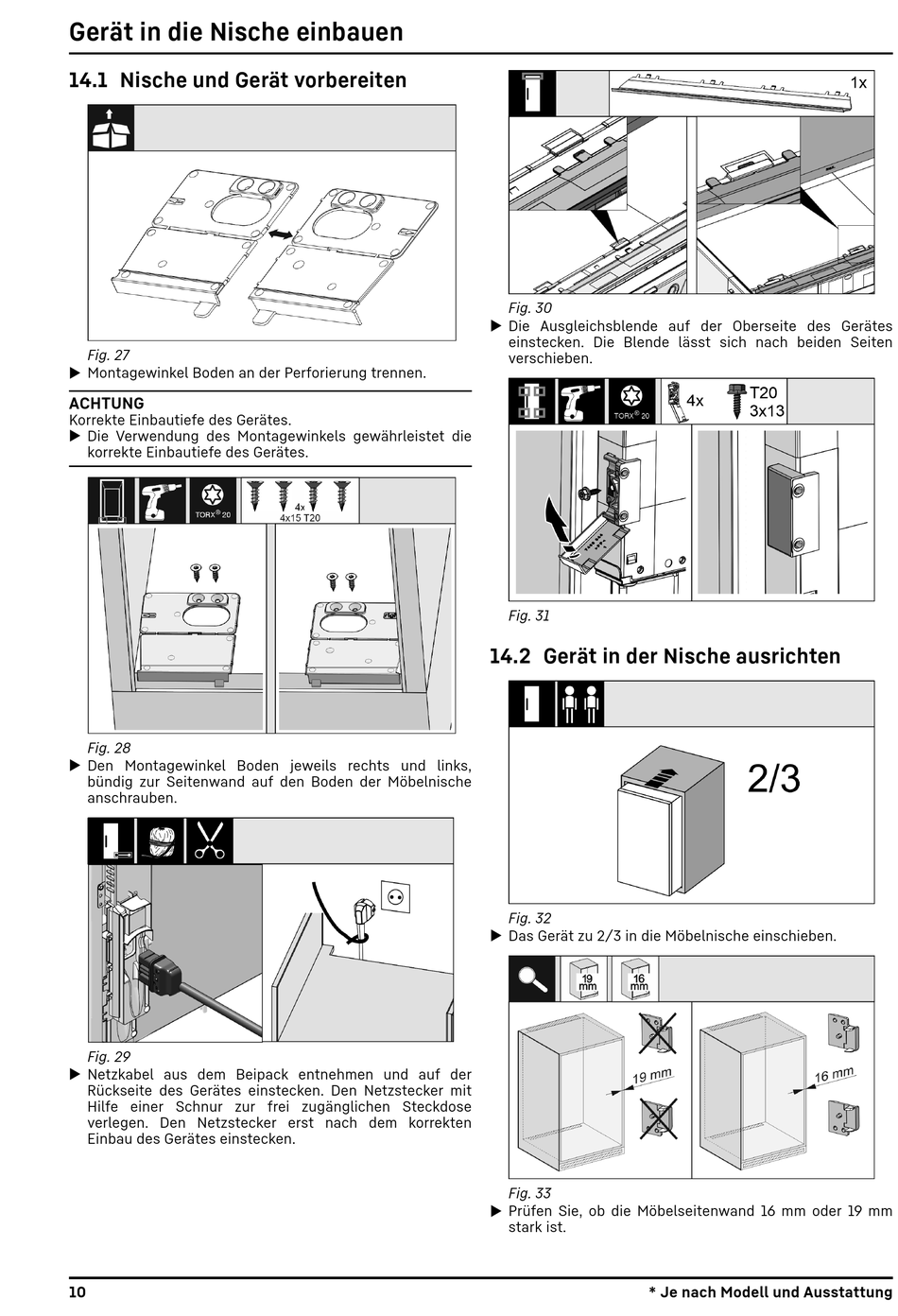

Gerät in die Nische einbauen
14.1 Nische und Gerät vorbereiten
Fig. 27
u Montagewinkel Boden an der Perforierung trennen.
ACHTUNG
Korrekte Einbautiefe des Gerätes.
u Die Verwendung des Montagewinkels gewährleistet die
korrekte Einbautiefe des Gerätes.
Fig. 28
u Den Montagewinkel Boden jeweils rechts und links,
bündig zur Seitenwand auf den Boden der Möbelnische
anschrauben.
Fig. 29
u Netzkabel aus dem Beipack entnehmen und auf der
Rückseite des Gerätes einstecken. Den Netzstecker mit
Hilfe einer Schnur zur frei zugänglichen Steckdose
verlegen. Den Netzstecker erst nach dem korrekten
Einbau des Gerätes einstecken.
10
Fig. 30
u Die Ausgleichsblende auf der Oberseite des Gerätes
einstecken. Die Blende lässt sich nach beiden Seiten
verschieben.
Fig. 31
14.2 Gerät in der Nische ausrichten
Fig. 32
u Das Gerät zu 2/3 in die Möbelnische einschieben.
Fig. 33
u Prüfen Sie, ob die Möbelseitenwand 16 mm oder 19 mm
stark ist.
