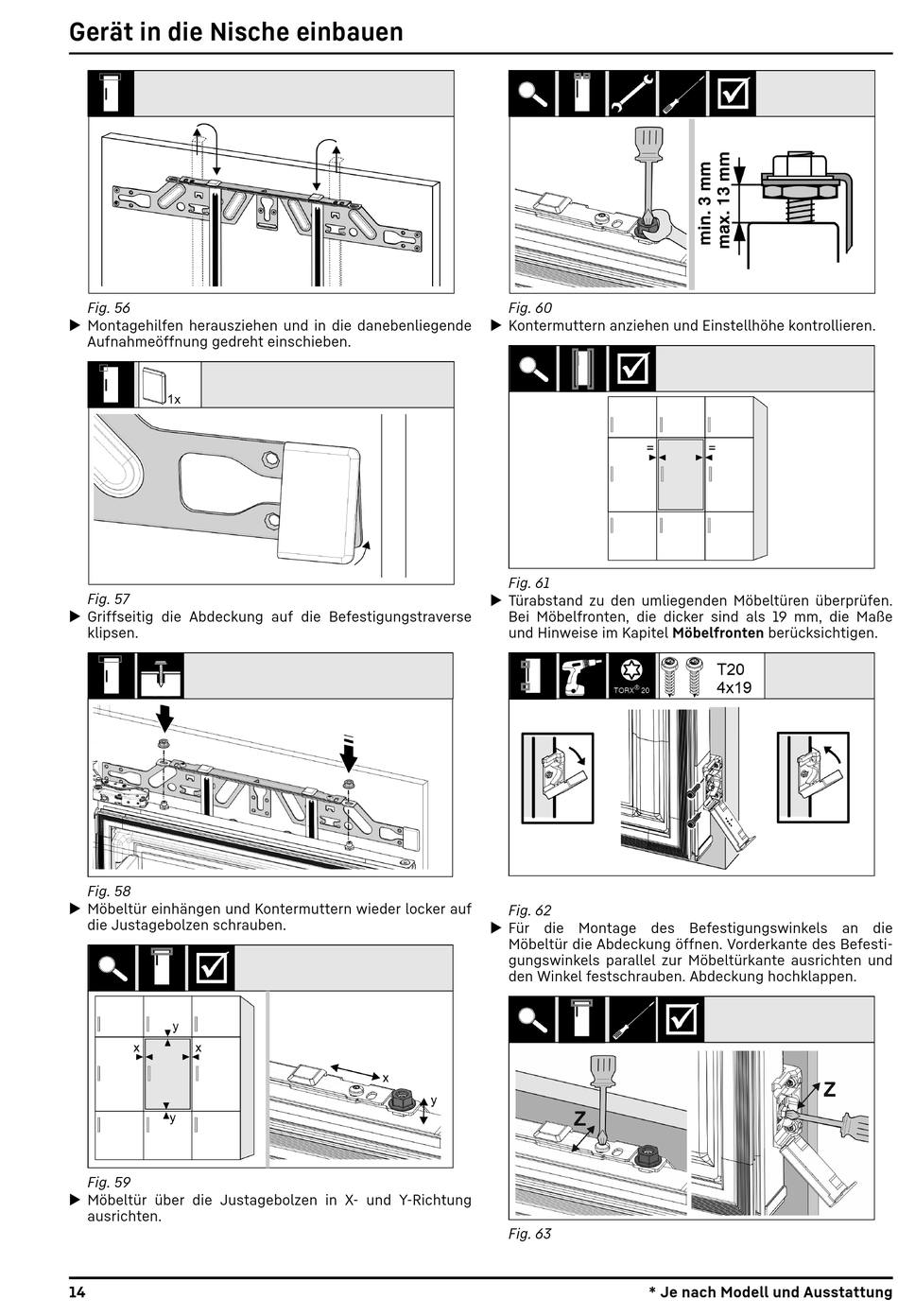

Gerät in die Nische einbauen
Fig. 56
u Montagehilfen herausziehen und in die danebenliegende
Aufnahmeöffnung gedreht einschieben.
Fig. 57
u Griffseitig die Abdeckung auf die Befestigungstraverse
klipsen.
Fig. 58
u Möbeltür einhängen und Kontermuttern wieder locker auf
die Justagebolzen schrauben.
Fig. 59
u Möbeltür über die Justagebolzen in X- und Y-Richtung
ausrichten.
14
Fig. 60
u Kontermuttern anziehen und Einstellhöhe kontrollieren.
Fig. 61
u Türabstand zu den umliegenden Möbeltüren überprüfen.
Bei Möbelfronten, die dicker sind als 19 mm, die Maße
und Hinweise im Kapitel Möbelfronten berücksichtigen.
Fig. 62
u Für die Montage des Befestigungswinkels an die
Möbeltür die Abdeckung öffnen. Vorderkante des Befesti‐
gungswinkels parallel zur Möbeltürkante ausrichten und
den Winkel festschrauben. Abdeckung hochklappen.
Fig. 63
* Je nach Modell und Ausstattung
