Gerätemaße; Nischenmaße - V-ZUG Magnum 2 60i eco Installationsanleitung

WARNUNG
Brand- und Beschädigungsgefahr!
u Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster
usw. nicht auf das Gerät stellen!
Hinweis
Die Beutel an der Rückseite des Gerätes sind wichtig für die
Funktionstüchtigkeit. Ihr Inhalt ist ungiftig und ungefährlich.*
u Beutel nicht entfernen!
ACHTUNG
Beschädigungsgefahr!
Fehlerhafte Side-by-Side- (SBS) Montage führt zu Kondens-
wasser zwischen den Geräten. V-Zug-Geräte folgendermaßen
montieren:
u Gefriergerät neben Kühlgerät einbauen.
WARNUNG
Brand- und Beschädigungsgefahr durch blockierte Belüftungs-
öffnungen!
u Die Belüftungsöffnungen immer freihalten. Immer auf gute
Be- und Entlüftung achten!
Bei Schäden am Gerät umgehend - vor dem Anschließen -
q
beim Lieferanten rückfragen.
Der Boden am Standort muss waagerecht und eben sein.
q
Gerät nicht im Bereich direkter Sonnenbestrahlung, neben
q
Herd, Heizung und dergleichen aufstellen.
Das Gerät nicht alleine aufstellen, am besten gemeinsam
q
mit zwei oder mehr Personen.
Je mehr Kältemittel im Gerät ist, desto größer muss der
q
Raum sein, in dem das Gerät steht. In zu kleinen Räumen
kann bei einem Leck ein brennbares Gas-Luft-Gemisch
entstehen. Pro 8 g Kältemittel muss der Aufstellraum
mindestens 1 m groß sein. Angaben zum enthaltenen
3
Kältemittel stehen auf dem Typenschild im Geräteinnen-
raum.
Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird,
q
kann sich auf der Außenseite des Geräts Kondenswasser
bilden. Immer auf gute Be- und Entlüftung am Aufstellort
achten.
Wenn die Transportsicherung an der Türe aufgesteckt ist:
u Rote Transportsicherung
abziehen.
Wenn die Transportsicherung an der Türe verschraubt ist:
u Rote Transportsicherung
abschrauben. Freigewor-
denes Befestigungsloch mit
Stopfen (60) verschließen.
Nach dem Einbau:
u Schutzfolien, Klebebänder und Transportsicherungsteile etc.
entfernen.
Hinweis
u Gerät reinigen (siehe Bedienungsanleitung, Kapitel
"Gerät reinigen").
* Je nach Modell und Ausstattung

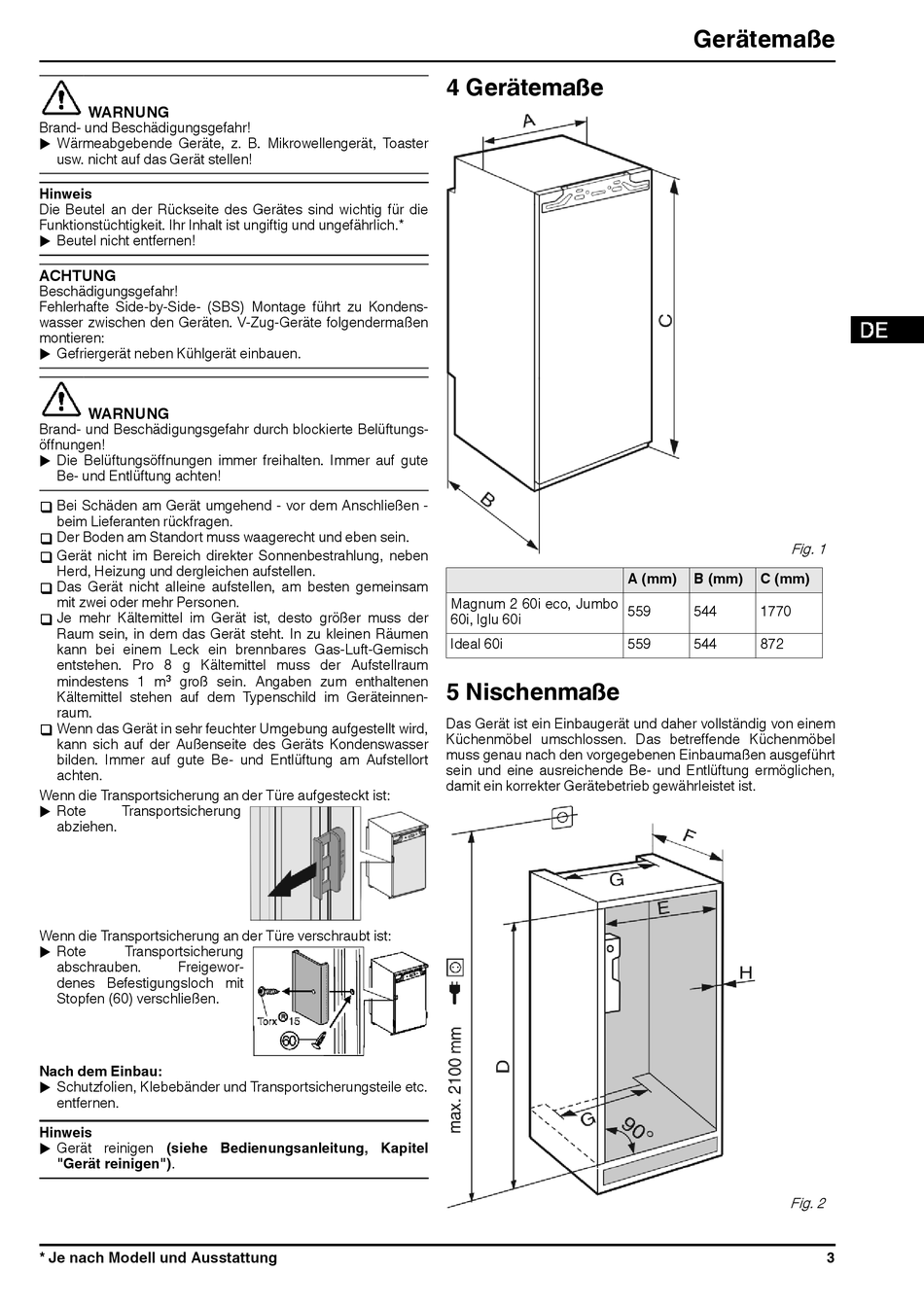

4 Gerätemaße
Magnum 2 60i eco, Jumbo
60i, Iglu 60i
Ideal 60i
5 Nischenmaße
Das Gerät ist ein Einbaugerät und daher vollständig von einem
Küchenmöbel umschlossen. Das betreffende Küchenmöbel
muss genau nach den vorgegebenen Einbaumaßen ausgeführt
sein und eine ausreichende Be- und Entlüftung ermöglichen,
damit ein korrekter Gerätebetrieb gewährleistet ist.
Gerätemaße
Fig. 1
A (mm) B (mm) C (mm)
559 544 1770
559 544 872
Fig. 2
3
