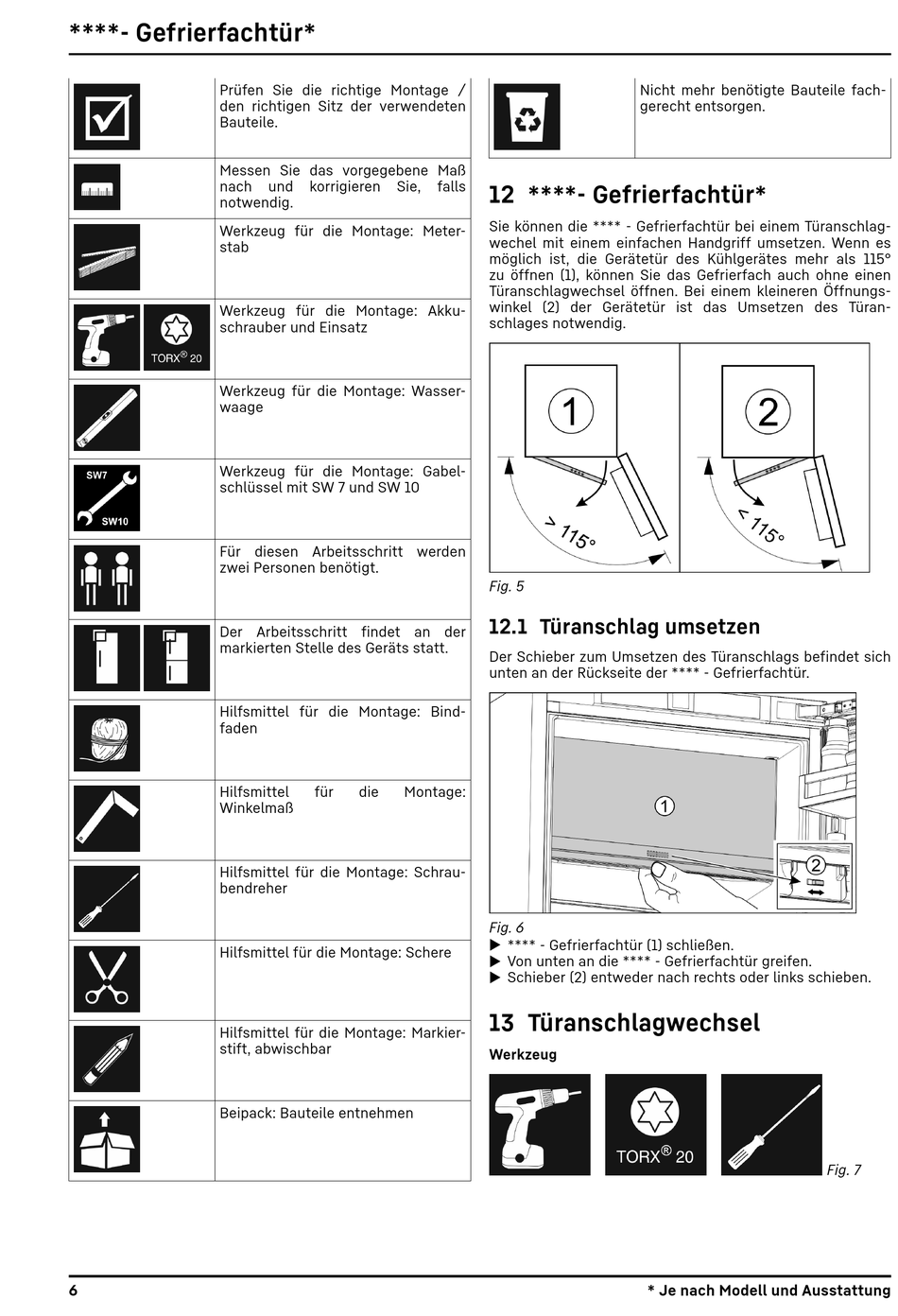

****- Gefrierfachtür*
Prüfen Sie die richtige Montage /
den richtigen Sitz der verwendeten
Bauteile.
Messen Sie das vorgegebene Maß
nach
notwendig.
Werkzeug für die Montage: Meter‐
stab
Werkzeug für die Montage: Akku‐
schrauber und Einsatz
Werkzeug für die Montage: Wasser‐
waage
Werkzeug für die Montage: Gabel‐
schlüssel mit SW 7 und SW 10
Für diesen Arbeitsschritt werden
zwei Personen benötigt.
Der Arbeitsschritt findet an der
markierten Stelle des Geräts statt.
Hilfsmittel für die Montage: Bind‐
faden
Hilfsmittel
Winkelmaß
Hilfsmittel für die Montage: Schrau‐
bendreher
Hilfsmittel für die Montage: Schere
Hilfsmittel für die Montage: Markier‐
stift, abwischbar
Beipack: Bauteile entnehmen
6
und korrigieren Sie, falls
für die Montage:
Nicht mehr benötigte Bauteile fach‐
gerecht entsorgen.
12 ****- Gefrierfachtür*
Sie können die **** - Gefrierfachtür bei einem Türanschlag‐
wechel mit einem einfachen Handgriff umsetzen. Wenn es
möglich ist, die Gerätetür des Kühlgerätes mehr als 115°
zu öffnen (1), können Sie das Gefrierfach auch ohne einen
Türanschlagwechsel öffnen. Bei einem kleineren Öffnungs‐
winkel (2) der Gerätetür ist das Umsetzen des Türan‐
schlages notwendig.
Fig. 5
12.1 Türanschlag umsetzen
Der Schieber zum Umsetzen des Türanschlags befindet sich
unten an der Rückseite der **** - Gefrierfachtür.
Fig. 6
u **** - Gefrierfachtür (1) schließen.
u Von unten an die **** - Gefrierfachtür greifen.
u Schieber (2) entweder nach rechts oder links schieben.
13 Türanschlagwechsel
Werkzeug
* Je nach Modell und Ausstattung
Fig. 7
