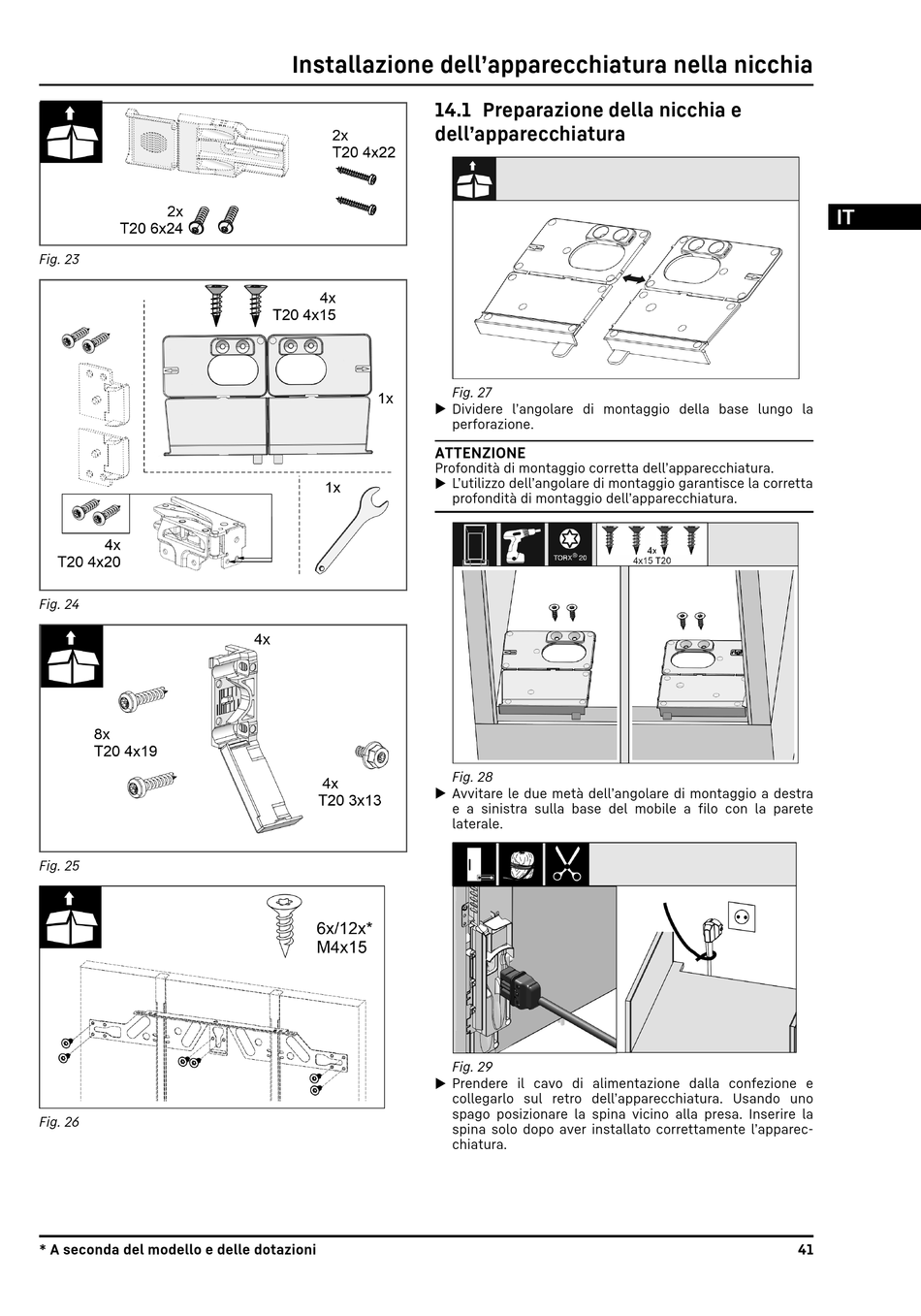

V-ZUG Cooler V200 Installationsanleitung Seite 41

Fig. 23
Fig. 24
Fig. 25
Fig. 26
* A seconda del modello e delle dotazioni
Installazione dell'apparecchiatura nella nicchia
14.1 Preparazione della nicchia e
dell'apparecchiatura
Fig. 27
u Dividere l'angolare di montaggio della base lungo la
perforazione.
ATTENZIONE
Profondità di montaggio corretta dell'apparecchiatura.
u L'utilizzo dell'angolare di montaggio garantisce la corretta
profondità di montaggio dell'apparecchiatura.
Fig. 28
u Avvitare le due metà dell'angolare di montaggio a destra
e a sinistra sulla base del mobile a filo con la parete
laterale.
Fig. 29
u Prendere il cavo di alimentazione dalla confezione e
collegarlo sul retro dell'apparecchiatura. Usando uno
spago posizionare la spina vicino alla presa. Inserire la
spina solo dopo aver installato correttamente l'apparec‐
chiatura.
41
