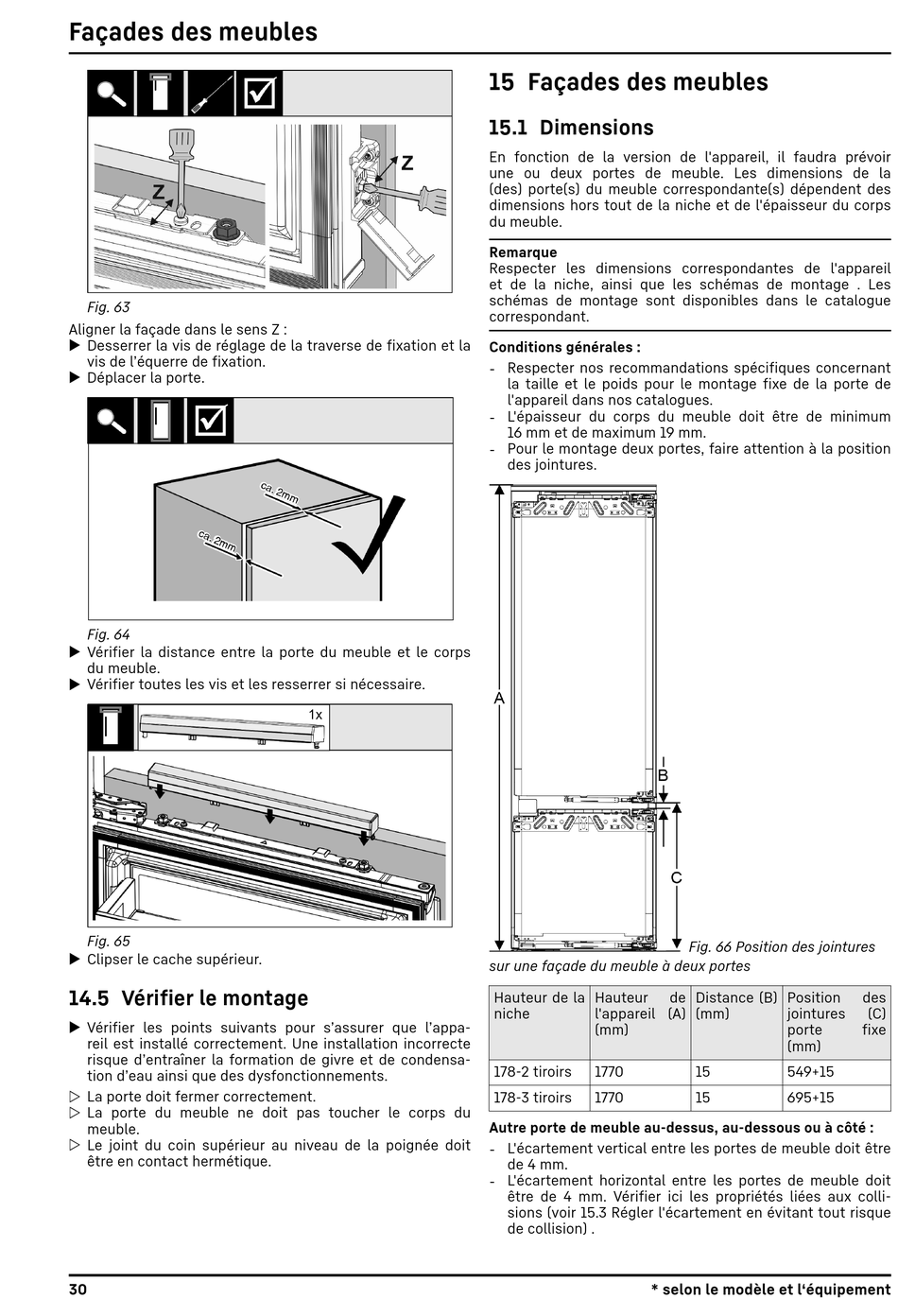

Façades des meubles
Fig. 63
Aligner la façade dans le sens Z :
u Desserrer la vis de réglage de la traverse de fixation et la
vis de l'équerre de fixation.
u Déplacer la porte.
Fig. 64
u Vérifier la distance entre la porte du meuble et le corps
du meuble.
u Vérifier toutes les vis et les resserrer si nécessaire.
Fig. 65
u Clipser le cache supérieur.
14.5 Vérifier le montage
u Vérifier les points suivants pour s'assurer que l'appa‐
reil est installé correctement. Une installation incorrecte
risque d'entraîner la formation de givre et de condensa‐
tion d'eau ainsi que des dysfonctionnements.
w La porte doit fermer correctement.
w La porte du meuble ne doit pas toucher le corps du
meuble.
w Le joint du coin supérieur au niveau de la poignée doit
être en contact hermétique.
30
15 Façades des meubles

15.1 Dimensions

En fonction de la version de l'appareil, il faudra prévoir
une ou deux portes de meuble. Les dimensions de la
(des) porte(s) du meuble correspondante(s) dépendent des
dimensions hors tout de la niche et de l'épaisseur du corps
du meuble.
Remarque
Respecter les dimensions correspondantes de l'appareil
et de la niche, ainsi que les schémas de montage . Les
schémas de montage sont disponibles dans le catalogue
correspondant.
Conditions générales :
- Respecter nos recommandations spécifiques concernant
la taille et le poids pour le montage fixe de la porte de
l'appareil dans nos catalogues.
- L'épaisseur du corps du meuble doit être de minimum
16 mm et de maximum 19 mm.
- Pour le montage deux portes, faire attention à la position
des jointures.
sur une façade du meuble à deux portes
Hauteur de la Hauteur
niche l'appareil (A)
(mm)
178-2 tiroirs 1770
178-3 tiroirs 1770
Autre porte de meuble au-dessus, au-dessous ou à côté :
L'écartement vertical entre les portes de meuble doit être
-
de 4 mm.
L'écartement horizontal entre les portes de meuble doit
-
être de 4 mm. Vérifier ici les propriétés liées aux colli‐
sions (voir 15.3 Régler l'écartement en évitant tout risque
de collision) .
* selon le modèle et l'équipement
Fig. 66 Position des jointures
de Distance (B) Position
(mm) jointures
porte
(mm)
15 549+15
15 695+15
des
(C)
fixe
