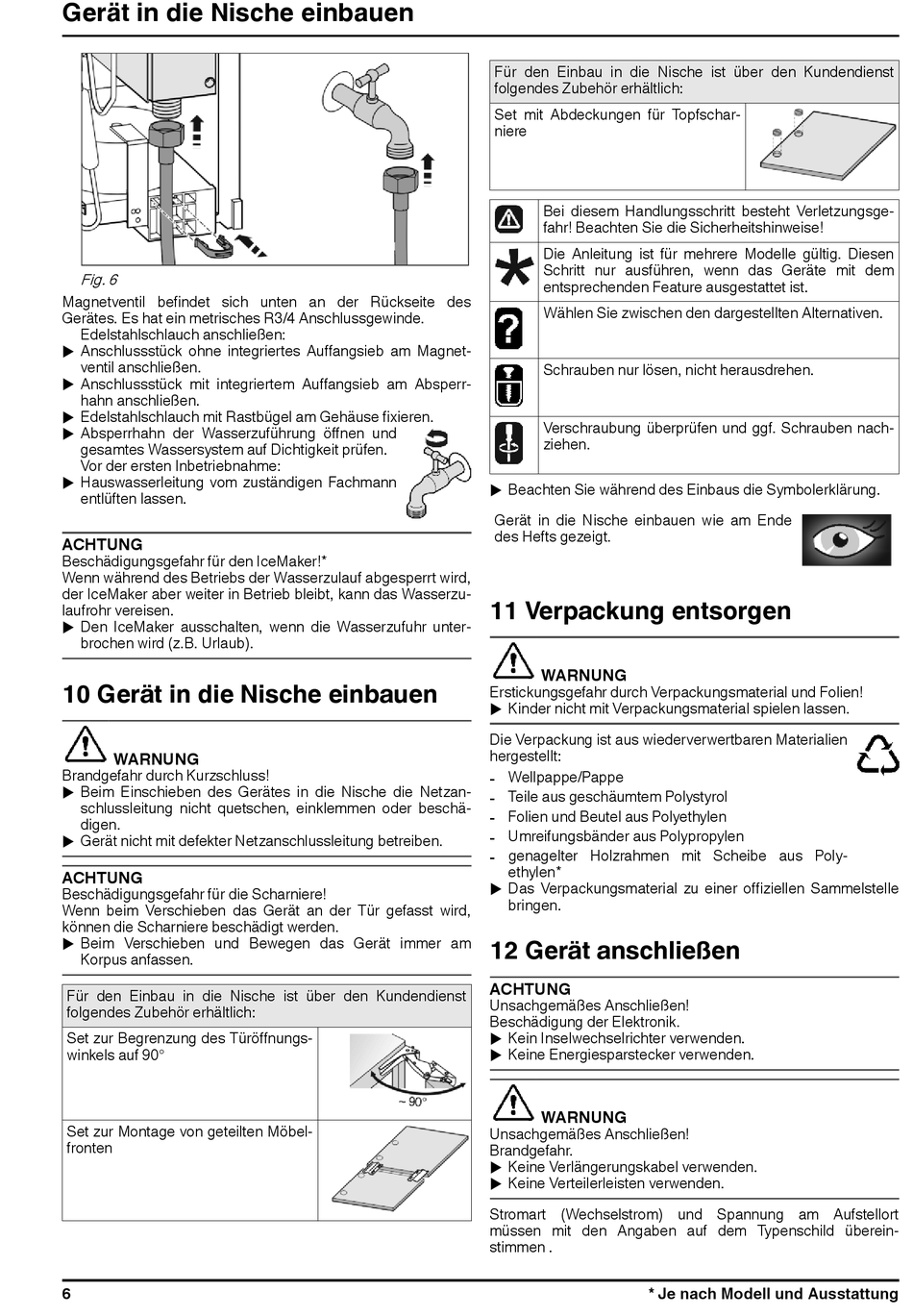

Gerät in die Nische einbauen
Fig. 6
Magnetventil befindet sich unten an der Rückseite des
Gerätes. Es hat ein metrisches R3/4 Anschlussgewinde.
Edelstahlschlauch anschließen:
u Anschlussstück ohne integriertes Auffangsieb am Magnet-
ventil anschließen.
u Anschlussstück mit integriertem Auffangsieb am Absperr-
hahn anschließen.
u Edelstahlschlauch mit Rastbügel am Gehäuse fixieren.
u Absperrhahn der Wasserzuführung öffnen und
gesamtes Wassersystem auf Dichtigkeit prüfen.
Vor der ersten Inbetriebnahme:
u Hauswasserleitung vom zuständigen Fachmann
entlüften lassen.

ACHTUNG

Beschädigungsgefahr für den IceMaker!*
Wenn während des Betriebs der Wasserzulauf abgesperrt wird,
der IceMaker aber weiter in Betrieb bleibt, kann das Wasserzu-
laufrohr vereisen.
u Den IceMaker ausschalten, wenn die Wasserzufuhr unter-
brochen wird (z.B. Urlaub).
10 Gerät in die Nische einbauen

WARNUNG

Brandgefahr durch Kurzschluss!
u Beim Einschieben des Gerätes in die Nische die Netzan-
schlussleitung nicht quetschen, einklemmen oder beschä-
digen.
u Gerät nicht mit defekter Netzanschlussleitung betreiben.
ACHTUNG
Beschädigungsgefahr für die Scharniere!
Wenn beim Verschieben das Gerät an der Tür gefasst wird,
können die Scharniere beschädigt werden.
u Beim Verschieben und Bewegen das Gerät immer am
Korpus anfassen.
Für den Einbau in die Nische ist über den Kundendienst
folgendes Zubehör erhältlich:
Set zur Begrenzung des Türöffnungs-
winkels auf 90°
Set zur Montage von geteilten Möbel-
fronten
6
Für den Einbau in die Nische ist über den Kundendienst
folgendes Zubehör erhältlich:
Set mit Abdeckungen für Topfschar-
niere
Bei diesem Handlungsschritt besteht Verletzungsge-
fahr! Beachten Sie die Sicherheitshinweise!
Die Anleitung ist für mehrere Modelle gültig. Diesen
Schritt nur ausführen, wenn das Geräte mit dem
entsprechenden Feature ausgestattet ist.
Wählen Sie zwischen den dargestellten Alternativen.
Schrauben nur lösen, nicht herausdrehen.
Verschraubung überprüfen und ggf. Schrauben nach-
ziehen.
u Beachten Sie während des Einbaus die Symbolerklärung.
Gerät in die Nische einbauen wie am Ende
des Hefts gezeigt.

11 Verpackung entsorgen

WARNUNG
Erstickungsgefahr durch Verpackungsmaterial und Folien!
u Kinder nicht mit Verpackungsmaterial spielen lassen.
Die Verpackung ist aus wiederverwertbaren Materialien
hergestellt:
- Wellpappe/Pappe
- Teile aus geschäumtem Polystyrol
- Folien und Beutel aus Polyethylen
- Umreifungsbänder aus Polypropylen
genagelter Holzrahmen mit Scheibe aus Poly-
-
ethylen*
u Das Verpackungsmaterial zu einer offiziellen Sammelstelle
bringen.
12 Gerät anschließen
ACHTUNG
Unsachgemäßes Anschließen!
Beschädigung der Elektronik.
u Kein Inselwechselrichter verwenden.
u Keine Energiesparstecker verwenden.
WARNUNG
Unsachgemäßes Anschließen!
Brandgefahr.
u Keine Verlängerungskabel verwenden.
u Keine Verteilerleisten verwenden.
Stromart (Wechselstrom) und Spannung am Aufstellort
müssen mit den Angaben auf dem Typenschild überein-
stimmen .
* Je nach Modell und Ausstattung
