Technische Information

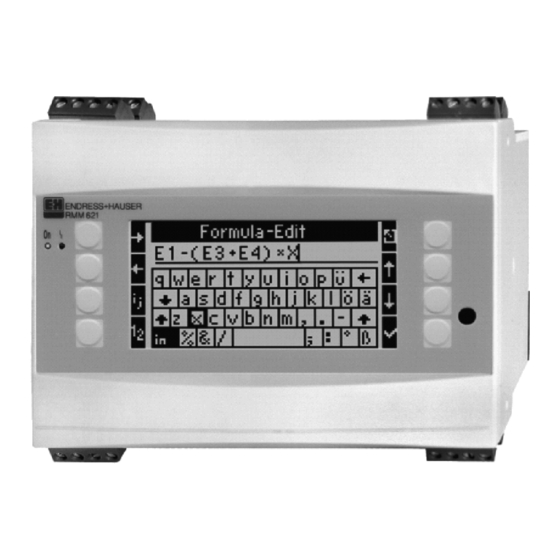

RMM621
Application Manager
Dezentrale Prozessüberwachung
Anwendungsbereiche
• Überwachung und Steuerung von Abfüllanlagen
• Temperaturüberwachung in chem./pharmazeuti-
schen Prozessen
• Prozessüberwachung in Brauereien
• Energiewirtschaft
• Grundstoffe
• Chmische Industrie
• Lebensmittelindustrie
4 0 2 1
TI124R/09/de
71003462
Vorteile auf einen Blick
• Vielfältige Kommunikationsmöglichkeiten (Modem
(Festnetz/Mobilfunknetz), RS232/485, Ethernet,
®
PROFIBUS
Interface optional)
• Steuerung /Berechnung von Prozessen und Prozess-
werten
• Berechnung von mathematischen Gleichungen in der
Prozesstechnik
• Überwachung von Sensorwerten
• Logging-Funktion für Messwerte, Zählerstände, Fehle-
rereignisse und Parameteränderung mit Datum und
Uhrzeit
• Parametrierung und Bedienung über die PC-Software
®
ReadWin
2000
• Durch modularen Aufbau jederzeit an geänderte
Anforderungen anpassbar, Software erweiterbar durch
Optionen
• Betriebsstundenzähler
• Großes hinterleuchtetes LC-Display
• Prompte Darstellung von Fehlermeldungen
• Messumformerspeisung
• Eigensichere Eingänge (optional)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RMM621
Inhaltszusammenfassung für Endress+Hauser RMM621
- Seite 1 Technische Information RMM621 Application Manager Dezentrale Prozessüberwachung Anwendungsbereiche Vorteile auf einen Blick • Überwachung und Steuerung von Abfüllanlagen • Vielfältige Kommunikationsmöglichkeiten (Modem • Temperaturüberwachung in chem./pharmazeuti- (Festnetz/Mobilfunknetz), RS232/485, Ethernet, ® schen Prozessen PROFIBUS Interface optional) • Prozessüberwachung in Brauereien • Steuerung /Berechnung von Prozessen und Prozess- •...
-
Seite 2: Arbeitsweise Und Systemaufbau
Eingangssignalen, Ausgabe von ermittelten Werten und Zuständen mittels analogen und digitalen Ausgangssignalen. Fernübertragung von Alarmen, Eingangs- und errechneten Werten mittels PSTN- oder GSM-Modem. G09-RMM621XX-16-10-xx-de-000 Anschlussmöglichkeiten des RMM621 Eingänge: • Spannung, Temperatur, Thermocouple • Strom (0/4 bis 20 mA) •... -
Seite 3: Eingangskenngrößen
Die Anzahl der im Grundgerät enthaltenen Ein- und Ausgänge, Relais und Messumformerspeisungen ist indi- viduell über maximal drei Einsteckkarten erweiterbar. Der RMM621 versorgt angeschlossene Zweileiter-Messumformer direkt mit Hilfsenergie (Voraussetzung: Ver- wendung der MUS, bzw. von Stromkarten). Optional stehen die Eingänge und die Messumformerspeisungen (bei Stromkarten) für Ex-Anwendungen in eigensicherer Ausführung zur Verfügung. -
Seite 4: Galvanische Trennung
Messgröße Eingangskenngrößen Widerstandsthermometer (RTD) Bezeichnung Messbereich Genauigkeit (4-Leiter-Anschluss) nach ITS 90 Pt100 -200 bis 800 °C (-328 bis 1472 °F) 0,03% vom Endwert Pt500 -200 bis 250 °C (-328 bis 482 °F) 0,1% vom Endwert Pt1000 -200 bis 250 °C (-328 bis 482 °F) 0,08% vom Endwert •... -
Seite 5: Ausgangskenngrößen
Ausgangskenngrößen Ausgangssignal Strom, Impuls, Messumformerspeisung (MUS) und Schaltausgang Galvanische Trennung Grundgerät: Anschluss mit Versorgung Eingang 1/2 Eingang 1/2 Ausgang 1/2 Schnittstelle Digitaleingang Klemmenbezeichnung (L/N) 0/4 bis 20 mA/ 0 bis 20 mA/ RS232/485 extern (94/95/96) PFM/Impuls (82/81) oder Impuls Gehäusefront (92/91) (10/11) oder (83/81) -
Seite 6: Messumformerspeisung Und Externe Versorgung
181/182 bzw. 181/183): max. Ausgangsspannung 24 V DC ± 15% Impedanz < 345 Ω max. Ausgangsstrom 22 mA (bei U > 16 V) • Technische Daten RMM621: ® HART -Kommunikation wird nicht beeinträchtigt Anzahl: 4 MUS im Grundgerät max. Anzahl: 10 (abhängig von Anzahl und Art der Erweiterungskarten) •... -
Seite 7: Elektrischer Anschluss (Schaltbilder)
152* 153* Relais 2 145** 146** Relais 3 155** 156** Relais 4 *) auf analoger und digitaler 242** 243** RS 485 Relais 5 Erweiterungskarte 252** 253** **) auf digitaler Relais 6 Erweiterungskarte G09-RMM621XX-04-10-xx-de-000 Klemmenbelegung des RMM621 - Grundgerät und Erweiterungskarten... - Seite 8 Adresse über Setup-Menü im Gerät. Verbindung mittels Schnittstelle mit Geräten in Büroumgebung. Sicherheitsabstände: Bürogerätenorm IEC 60950-1 zu berücksichtigtigen. Verbindung zu einem PC: mittels "Crossover" Kabel möglich. Hinweis! Verfügt der RMM621 über die Ethernet Schnittstelle, sind am Basisgerät (Slot E) keine Analogausgänge ver- fügbar!
-
Seite 9: Messgenauigkeit
Messgenauigkeit Referenzbedingungen • Spannungsversorgung 230 V AC ± 10%; 50 Hz ± 0,5 Hz • Warmlaufzeit > 30 min • Umgebungstemperatur 25 °C ± 5 °C (77 °F ± 9 °F) • Luftfeuchtigkeit 39% ± 10% r. F. Einbaubedingungen Einbauhinweise Einbauort Im Schaltschrank auf Hutschiene IEC 60715 Einbaulage... -
Seite 10: Konstruktiver Aufbau
144 x 72 x 43 mm (5,67" x 2,83" x 1,69")) angeschlossen werden. Der Anschluss erfolgt mittels im Zube- hörset enthaltenem Anschlusskabel (l = 3 m (9,8 ft)) an der integrierten RS485-Schnittstelle. Ein Parallelbe- trieb der Bedien-Anzeige-Einheit mit geräteinternem Display im RMM621 ist möglich. -
Seite 11: Zertifikate Und Zulassungen
• Gangreserve: 14 Tage Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebs- stelle Auskunft. - Seite 12 Bestellinformationen Produktstruktur RMM621 Application Manager Funktionen: Mathematik, Logik, Steuern, Speicherung Grundaustattung: 1x RS232 + 1x RS485. 3x MUS (Messumformerspeisung) Eingang A: 2x 0/4-20mA/PFM/Impuls. Ausgang A:1xRel. SPST,1x MUS. Eingang E: 2x 0/4-20mA/PFM/Impuls. Ausgang E:2x0/4..20mA/Impulse, entfällt wenn Ethernet. - max. 3 Anwendungen - Formeleditor, frei parametrierbar.
- Seite 13 1x RS232 + Profib.DP Slave-Module + Ethernet + Software Readwin 1xRS232 + Kabel + Profib. DP Slave Modul + Ethernet + Software Readwin 1x RS232 + 2x RS485 + Ethernet 1x RS232 + 2x RS485 + Kabel + Ethernet Werkskalibrierschein: nicht gewählt ⇐ Bestellcode (komplett) RMM621-...
- Seite 14 1 analoge Stromerweiterungskarte (incl. Sen- 6x 0/4..20 mA/PFM/Impuls + MUS 3 x Relais SPST, 1 x MUS, 2 x Digital sorversorgung) 4x0/4..20mA/Impuls (Standard) oder RMM621-xxxBAAxxxx (Non-Ex) 2x0/4..20mA/Impuls, wenn Ethernet-Option RMM621-xxxGAAxxxx (Ex) gewählt wurde 1 U-I-TC-Erweiterungskarte (incl. Sensorver- 4x 0/4..20 mA/PFM/Impuls + MUS;...
-
Seite 15: Ergänzende Dokumentation
Bestell-Nr.: RMM621A-TA Klemmen + Befestigungsrah. Erweiterungskarte Temp.ATEX zugelassen (Pt100/500/1000) kpl. Bestell-Nr.: RMM621A-TB inkl. Klemmen Erweiterungskarte Universal(PFM/Impuls/Analog/MUS) kpl. inkl. Bestell-Nr.: RMM621A-UA Klemmen+Befest.Rah. Erweiterungskarte Univ.ATEX zugelassen (PFM/Impuls/Analog/ Bestell-Nr.: RMM621A-UB MUS) kpl. inkl. Klemmen Ergänzende Dokumentation Betriebsanleitung ’Mathematikmodul RMM621’ (BA217R/09) Broschüre ’Systemkomponenten’ (FA016K/09) -
