4 VERSTÄRKEREINSTELLUNGEN MIT DIP‐SCHALTERN
Wichtig
Das Einstellen/Ändern der DIP‐Schalter muss vor der Montage der PME erfolgen.
Verschiedene Einstellungen werden mit DIP‐Schaltern festgelegt. Dies sind die Einstellun­
gen für
Abschlusswiderstand, Frequenz‐Eingangssignale, Eingangsschaltung (asymmetrisch,
symmetrisch), Analogausgang, Synchronisierung, Bus‐Abschlusswiderstand, Flanken­
steilheit

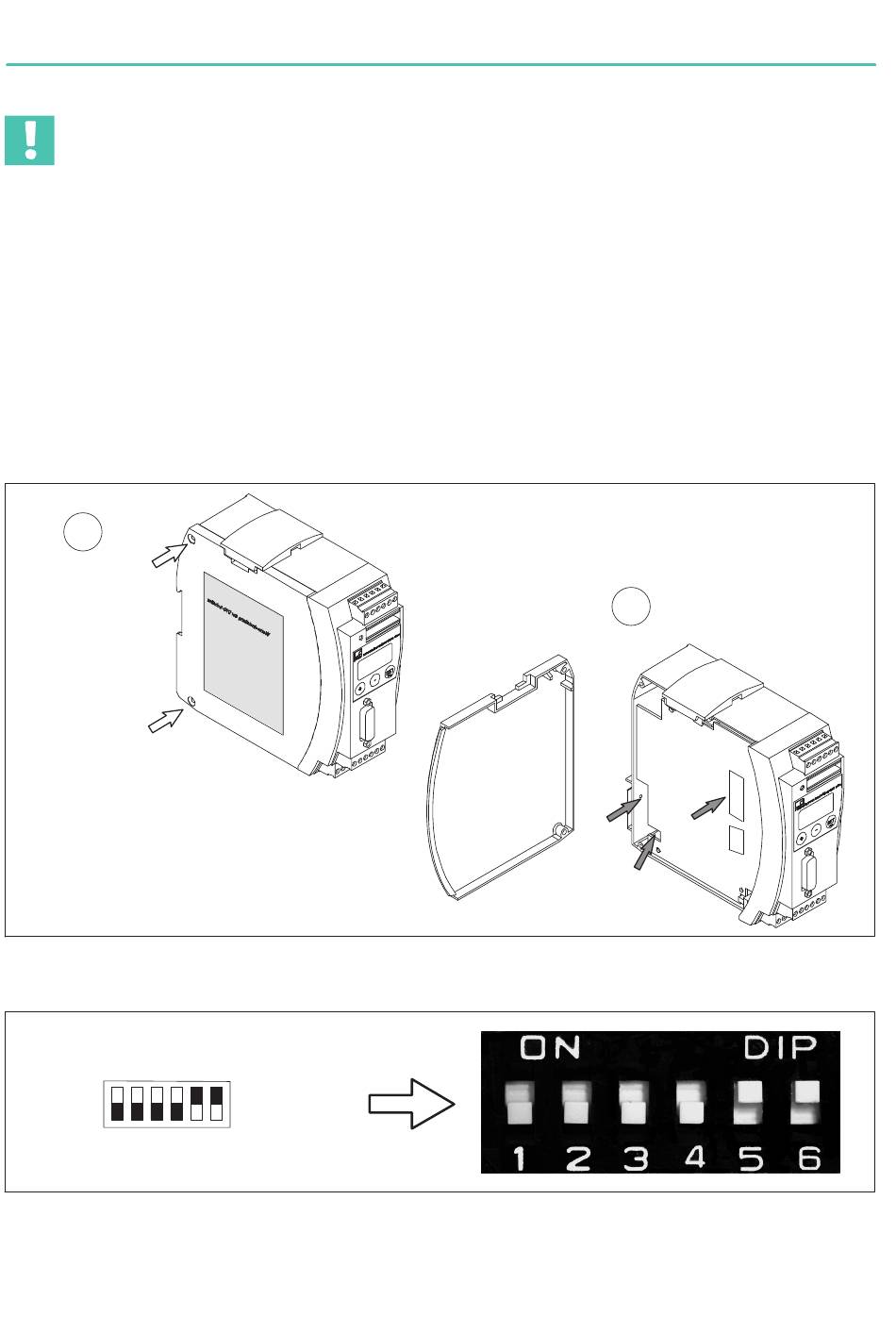

Zum Einstellen der DIP‐Schalter müssen Sie wie in Abb. 4.1 gezeigt vorgehen.
1
Deckel
abschrauben
Abb. 4.1 Gehäuse öffnen, Lage der DIP‐Schalter
Beispiel:
ON
1 2 3 4 5 6
Abb. 4.2 Schalterkonvention
12
bedeutet
2
S10
S11
S4
S12
VERSTÄRKEREINSTELLUNGEN MIT DIP‐SCHALTERN
S5
S6
MP60, MP60DP
