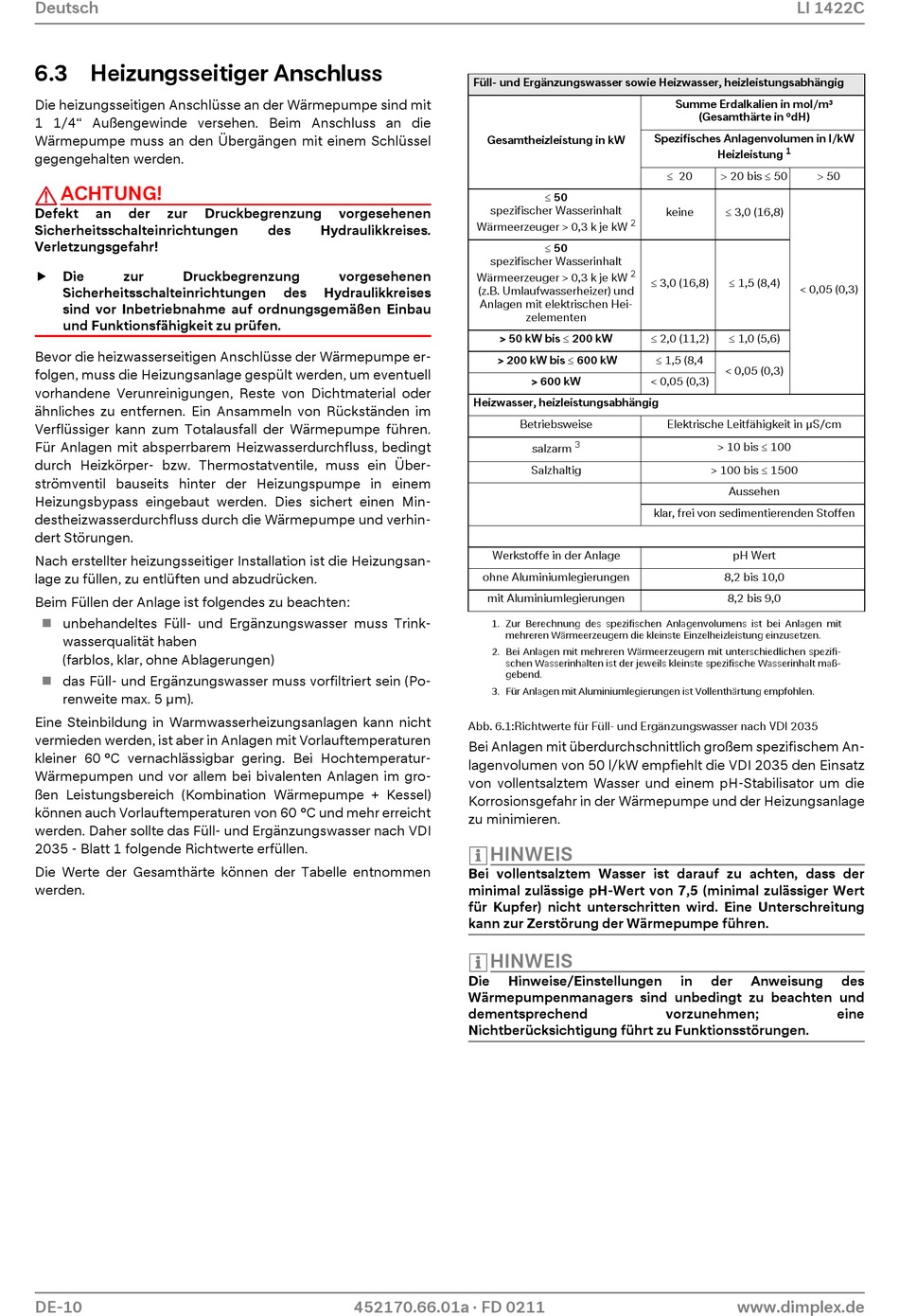

6.3 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit
1 1/4" Außengewinde versehen. Beim Anschluss an die
Wärmepumpe muss an den Übergängen mit einem Schlüssel
gegengehalten werden.
ACHTUNG!
Defekt an der zur Druckbegrenzung
Sicherheitsschalteinrichtungen
Verletzungsgefahr!
 Die zur Druckbegrenzung
Sicherheitsschalteinrichtungen
sind vor Inbetriebnahme auf ordnungsgemäßen Einbau
und Funktionsfähigkeit zu prüfen.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
Für Anlagen mit absperrbarem Heizwasserdurchfluss, bedingt
durch Heizkörper- bzw. Thermostatventile, muss ein Über-
strömventil bauseits hinter der Heizungspumpe in einem
Heizungsbypass eingebaut werden. Dies sichert einen Min-
destheizwasserdurchfluss durch die Wärmepumpe und verhin-
dert Störungen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Beim Füllen der Anlage ist folgendes zu beachten:
unbehandeltes Füll- und Ergänzungswasser muss Trink-

wasserqualität haben
(farblos, klar, ohne Ablagerungen)
das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-

renweite max. 5 µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vermieden werden, ist aber in Anlagen mit Vorlauftemperaturen
kleiner 60 °C vernachlässigbar gering. Bei Hochtemperatur-
Wärmepumpen und vor allem bei bivalenten Anlagen im gro-
ßen Leistungsbereich (Kombination Wärmepumpe + Kessel)
können auch Vorlauftemperaturen von 60 °C und mehr erreicht
werden. Daher sollte das Füll- und Ergänzungswasser nach VDI
2035 - Blatt 1 folgende Richtwerte erfüllen.
Die Werte der Gesamthärte können der Tabelle entnommen
werden.
DE-10
vorgesehenen
des Hydraulikkreises.
vorgesehenen
des Hydraulikkreises
452170.66.01a · FD 0211
Füll- und Ergänzungswasser sowie Heizwasser, heizleistungsabhängig
Gesamtheizleistung in kW
50
spezifischer Wasserinhalt
2
Wärmeerzeuger > 0,3 k je kW
50
spezifischer Wasserinhalt
2
Wärmeerzeuger > 0,3 k je kW
(z.B. Umlaufwasserheizer) und
Anlagen mit elektrischen Hei-
zelementen
> 50 kW bis 200 kW
> 200 kW bis 600 kW
> 600 kW
Heizwasser, heizleistungsabhängig
Betriebsweise
3
salzarm
Salzhaltig
Werkstoffe in der Anlage
ohne Aluminiumlegierungen
mit Aluminiumlegierungen
1. Zur Berechnung des spezifischen Anlagenvolumens ist bei Anlagen mit
mehreren Wärmeerzeugern die kleinste Einzelheizleistung einzusetzen.
2. Bei Anlagen mit mehreren Wärmeerzeugern mit unterschiedlichen spezifi-
schen Wasserinhalten ist der jeweils kleinste spezifische Wasserinhalt maß-
gebend.
3. Für Anlagen mit Aluminiumlegierungen ist Vollenthärtung empfohlen.
Abb. 6.1:Richtwerte für Füll- und Ergänzungswasser nach VDI 2035
Bei Anlagen mit überdurchschnittlich großem spezifischem An-
lagenvolumen von 50 l/kW empfiehlt die VDI 2035 den Einsatz
von vollentsalztem Wasser und einem pH-Stabilisator um die
Korrosionsgefahr in der Wärmepumpe und der Heizungsanlage
zu minimieren.
HINWEIS
Bei vollentsalztem Wasser ist darauf zu achten, dass der
minimal zulässige pH-Wert von 7,5 (minimal zulässiger Wert
für Kupfer) nicht unterschritten wird. Eine Unterschreitung
kann zur Zerstörung der Wärmepumpe führen.
HINWEIS
Die Hinweise/Einstellungen
Wärmepumpenmanagers sind unbedingt zu beachten und
dementsprechend
Nichtberücksichtigung führt zu Funktionsstörungen.
LI 1422C
Summe Erdalkalien in mol/m³
(Gesamthärte in °dH)
Spezifisches Anlagenvolumen in l/kW
1
Heizleistung
 20 20 bis 50 50
3,0 (16,8)
keine
 3,0 (16,8) 1,5 (8,4)
< 0,05 (0,3)
2,0 (11,2) 1,0 (5,6)
1,5 (8,4
< 0,05 (0,3)
< 0,05 (0,3)
Elektrische Leitfähigkeit in µS/cm
> 10 bis  100
> 100 bis  1500
Aussehen
klar, frei von sedimentierenden Stoffen
pH Wert
8,2 bis 10,0
8,2 bis 9,0
in der Anweisung
vorzunehmen;
