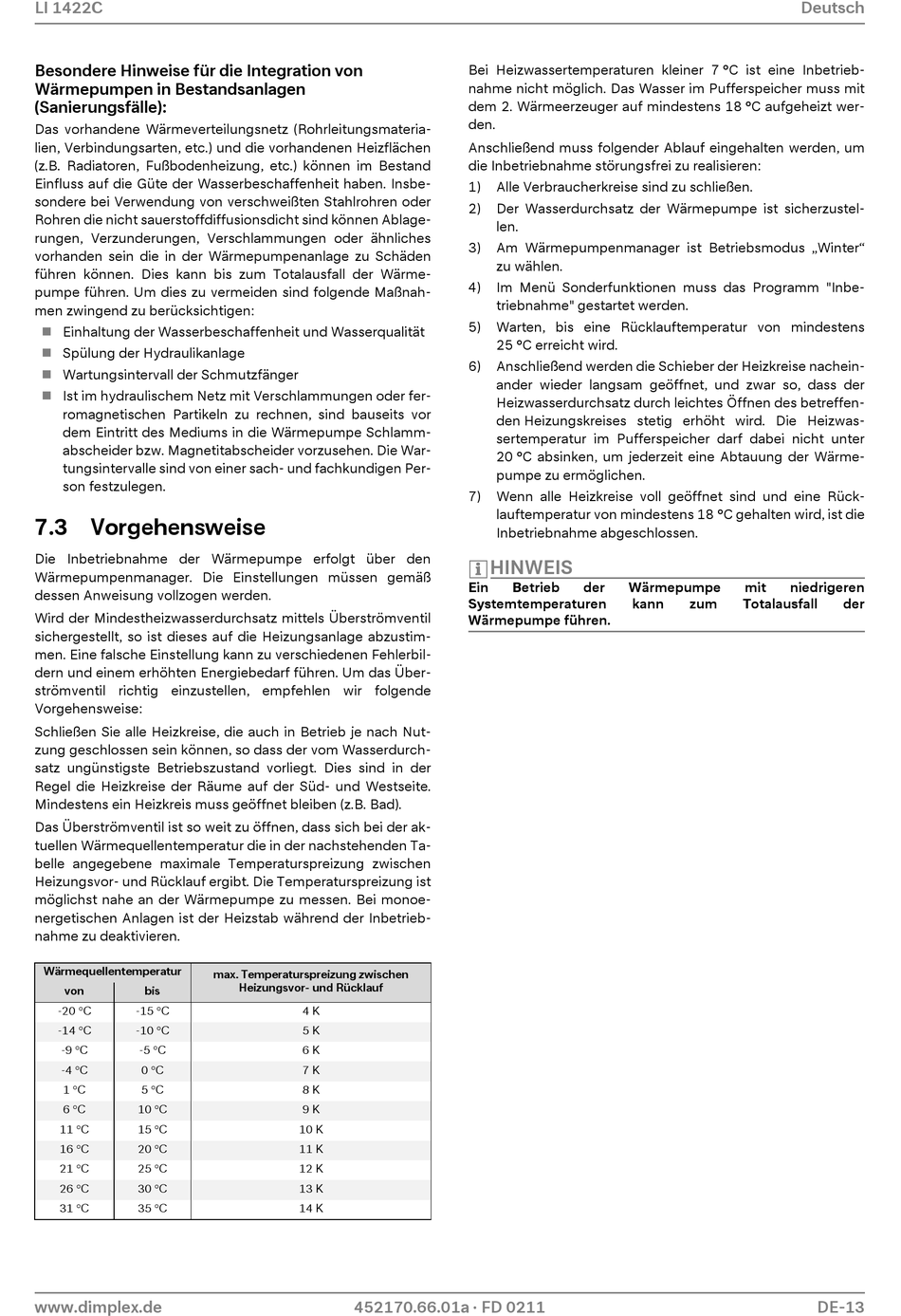

LI 1422C
Besondere Hinweise für die Integration von
Wärmepumpen in Bestandsanlagen
(Sanierungsfälle):
Das vorhandene Wärmeverteilungsnetz (Rohrleitungsmateria-
lien, Verbindungsarten, etc.) und die vorhandenen Heizflächen
(z.B. Radiatoren, Fußbodenheizung, etc.) können im Bestand
Einfluss auf die Güte der Wasserbeschaffenheit haben. Insbe-
sondere bei Verwendung von verschweißten Stahlrohren oder
Rohren die nicht sauerstoffdiffusionsdicht sind können Ablage-
rungen, Verzunderungen, Verschlammungen oder ähnliches
vorhanden sein die in der Wärmepumpenanlage zu Schäden
führen können. Dies kann bis zum Totalausfall der Wärme-
pumpe führen. Um dies zu vermeiden sind folgende Maßnah-
men zwingend zu berücksichtigen:
 Einhaltung der Wasserbeschaffenheit und Wasserqualität
Spülung der Hydraulikanlage

Wartungsintervall der Schmutzfänger

Ist im hydraulischem Netz mit Verschlammungen oder fer-

romagnetischen Partikeln zu rechnen, sind bauseits vor
dem Eintritt des Mediums in die Wärmepumpe Schlamm-
abscheider bzw. Magnetitabscheider vorzusehen. Die War-
tungsintervalle sind von einer sach- und fachkundigen Per-
son festzulegen.

7.3 Vorgehensweise

Die Inbetriebnahme der Wärmepumpe erfolgt über den
Wärmepumpenmanager. Die Einstellungen müssen gemäß
dessen Anweisung vollzogen werden.
Wird der Mindestheizwasserdurchsatz mittels Überströmventil
sichergestellt, so ist dieses auf die Heizungsanlage abzustim-
men. Eine falsche Einstellung kann zu verschiedenen Fehlerbil-
dern und einem erhöhten Energiebedarf führen. Um das Über-
strömventil richtig einzustellen, empfehlen wir folgende
Vorgehensweise:
Schließen Sie alle Heizkreise, die auch in Betrieb je nach Nut-
zung geschlossen sein können, so dass der vom Wasserdurch-
satz ungünstigste Betriebszustand vorliegt. Dies sind in der
Regel die Heizkreise der Räume auf der Süd- und Westseite.
Mindestens ein Heizkreis muss geöffnet bleiben (z.B. Bad).
Das Überströmventil ist so weit zu öffnen, dass sich bei der ak-
tuellen Wärmequellentemperatur die in der nachstehenden Ta-
belle angegebene maximale Temperaturspreizung zwischen
Heizungsvor- und Rücklauf ergibt. Die Temperaturspreizung ist
möglichst nahe an der Wärmepumpe zu messen. Bei monoe-
nergetischen Anlagen ist der Heizstab während der Inbetrieb-
nahme zu deaktivieren.
Wärmequellentemperatur
von bis
-20 °C -15 °C
-14 °C -10 °C
-9 °C -5 °C
-4 °C 0 °C
1 °C 5 °C
6 °C 10 °C
11 °C 15 °C
16 °C 20 °C
21 °C 25 °C
26 °C 30 °C
31 °C 35 °C
www.dimplex.de
max. Temperaturspreizung zwischen
Heizungsvor- und Rücklauf
4 K
5 K
6 K
7 K
8 K
9 K
10 K
11 K
12 K
13 K
14 K
452170.66.01a · FD 0211
Bei Heizwassertemperaturen kleiner 7 °C ist eine Inbetrieb-
nahme nicht möglich. Das Wasser im Pufferspeicher muss mit
dem 2. Wärmeerzeuger auf mindestens 18 °C aufgeheizt wer-
den.
Anschließend muss folgender Ablauf eingehalten werden, um
die Inbetriebnahme störungsfrei zu realisieren:
1) Alle Verbraucherkreise sind zu schließen.
2) Der Wasserdurchsatz der Wärmepumpe ist sicherzustel-
len.
3) Am Wärmepumpenmanager ist Betriebsmodus „Winter"
zu wählen.
4) Im Menü Sonderfunktionen muss das Programm "Inbe-
triebnahme" gestartet werden.
5) Warten, bis eine Rücklauftemperatur von mindestens
25 °C erreicht wird.
6) Anschließend werden die Schieber der Heizkreise nachein-
ander wieder langsam geöffnet, und zwar so, dass der
Heizwasserdurchsatz durch leichtes Öffnen des betreffen-
den Heizungskreises stetig erhöht wird. Die Heizwas-
sertemperatur im Pufferspeicher darf dabei nicht unter
20 °C absinken, um jederzeit eine Abtauung der Wärme-
pumpe zu ermöglichen.
7) Wenn alle Heizkreise voll geöffnet sind und eine Rück-
lauftemperatur von mindestens 18 °C gehalten wird, ist die
Inbetriebnahme abgeschlossen.
HINWEIS
Ein Betrieb der Wärmepumpe
Systemtemperaturen kann
Wärmepumpe führen.
Deutsch
mit niedrigeren
zum Totalausfall der
DE-13
