LI 1422C

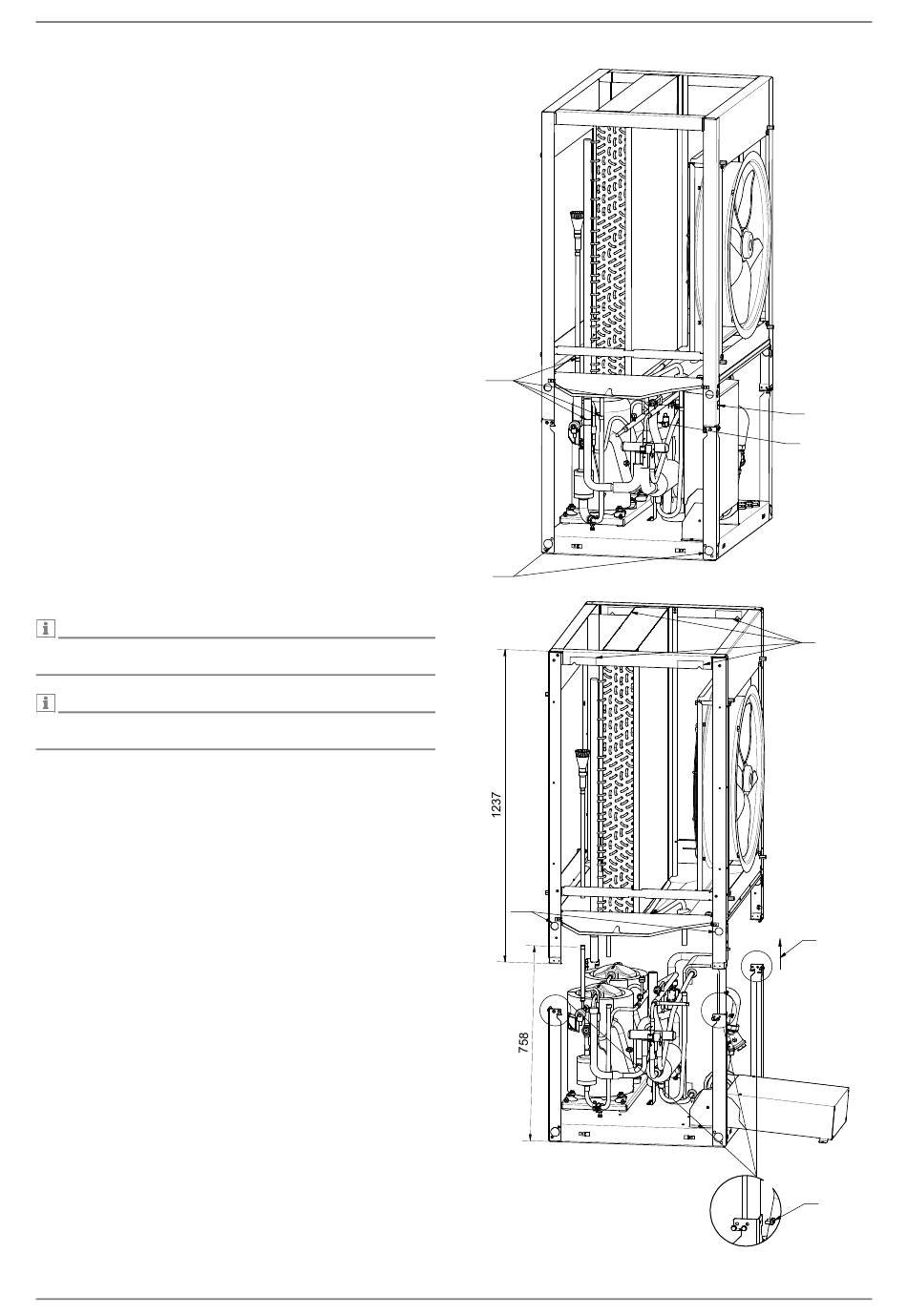

Zum einfacheren Transportieren in bestehenden Wohnungen
bzw. Gebäuden ist es möglich, das Grundgerät in zwei Teile zu
trennen.
Dazu ist nach dem Entfernen der Verkleidungsbleche wie folgt
vorzugehen:
1) Kältemittel absaugen
2) Kondensatschlauch entfernen
3) Schaltkasten vom Rahmen lösen
4) Rohrisolation über den Lötstellen entfernen
5) 4x Lötstellen spanfrei trennen.
6) Ventilator-Kabel am Schaltkasten abklemmen
7) Je 4x Schrauben an den Ecken lösen
8) Oberen Teil der Wärmepumpe herunterheben
9) Bereiche zum Anheben am Rahmen
10) Wärmepumpe zum Aufstellungsort transportieren
11) Teile zusammenfügen
12) Trennstellen wieder verlöten (mit Inertgasspülung)
13) Kältekreis evakuieren
14) Kältemittel einfüllen
15) Dichtheitsprüfung durchführen
16) Rohrisolationen wieder anbringen
17) Ventilator wieder anklemmen
18) Bohrungen zum Anbringen einer Transporthilfe (z.B. Tragg-
urte, etc.)
19) Transportsicherungen vor Inbetriebnahmen beidseitig am
Boden entfernen
HINWEIS
Nicht an der Kondensatwanne anheben. Diese kann keine
Kräfte aufnehmen.
HINWEIS
Vor dem Abstellen
Kondensatschlauch zu entfernen.
