Steckverbinder
Bezeichnung Codier-Ring/
Farbe
- -
1) Die Steckverbinder X5504 und X5505 sind nur gemeinsam bestellbar.

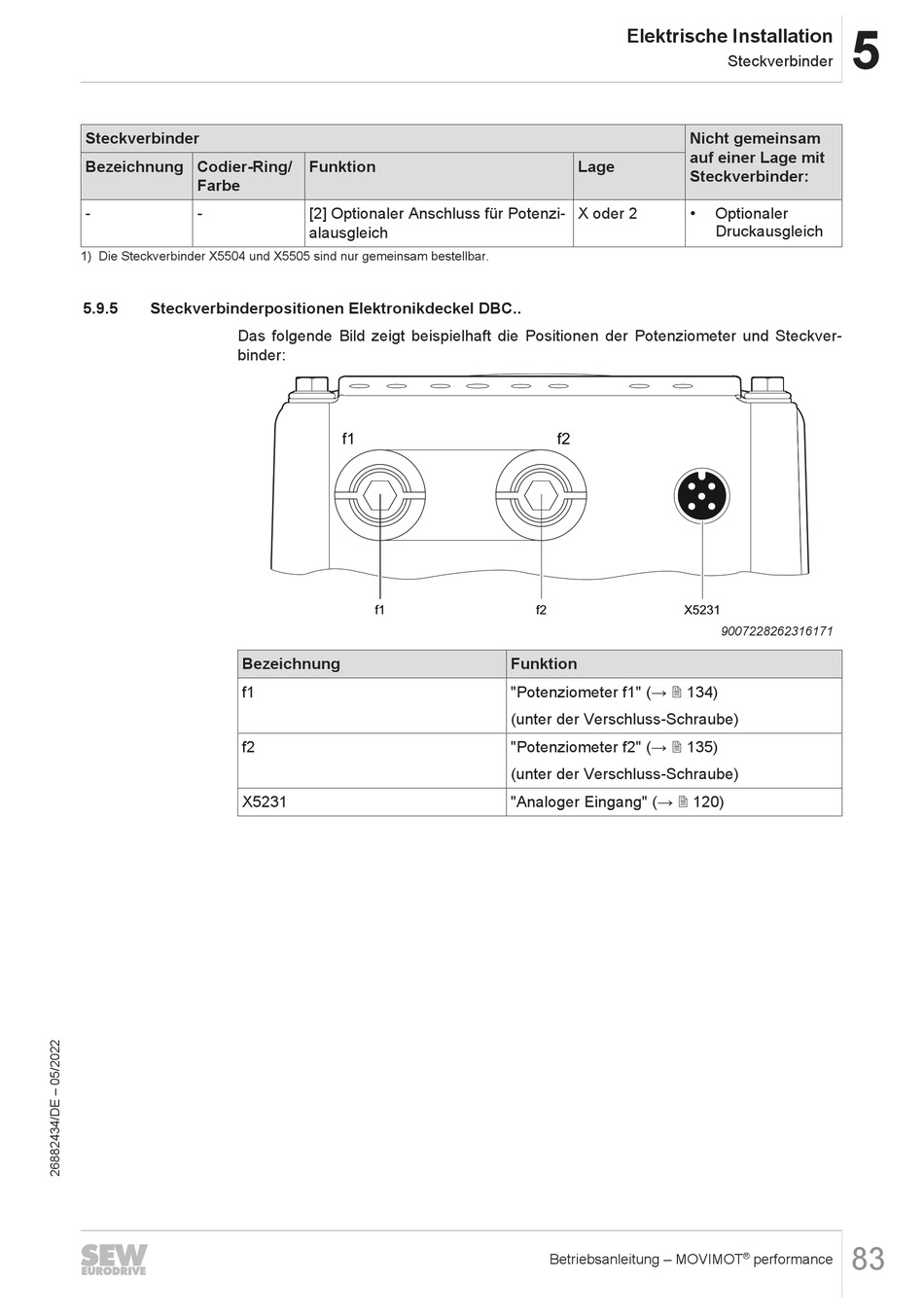

5.9.5 Steckverbinderpositionen Elektronikdeckel DBC..
Das folgende Bild zeigt beispielhaft die Positionen der Potenziometer und Steckver-
binder:
Bezeichnung
f1
f2
X5231
Funktion
[2] Optionaler Anschluss für Potenzi-
alausgleich
f1
f1
Elektrische Installation
Lage
X oder 2
f2
f2 X5231
Funktion
"Potenziometer f1" (→ 2 134)
(unter der Verschluss-Schraube)
"Potenziometer f2" (→ 2 135)
(unter der Verschluss-Schraube)
"Analoger Eingang" (→ 2 120)
Betriebsanleitung – MOVIMOT
5
Steckverbinder
Nicht gemeinsam
auf einer Lage mit
Steckverbinder:
• Optionaler
Druckausgleich
