Elektrische Installation
5
Steckverbinder
Kabeleinführung M16
X1523 X4142
Steckverbinder
Bezeichnung Codier-Ring/
Farbe
X5504 Gelb
X5505 Gelb
X1523 Hellgrau
X4142 Rot
- -
82
Betriebsanleitung – MOVIMOT

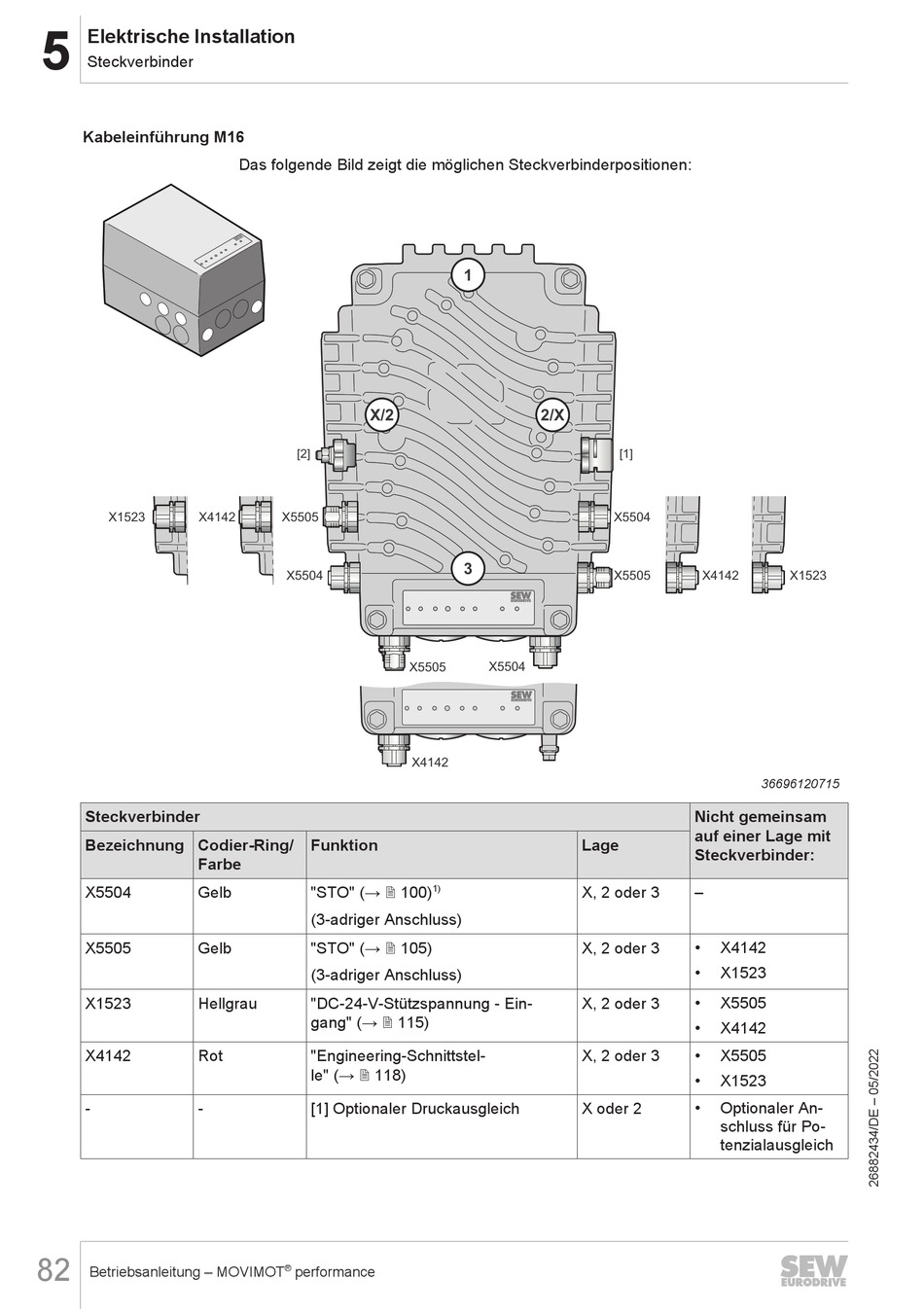

Das folgende Bild zeigt die möglichen Steckverbinderpositionen:
X/2 X
[2]
X5505
X5504
X5505
X4142
Funktion
"STO" (→ 2 100)
(3-adriger Anschluss)
"STO" (→ 2 105)
(3-adriger Anschluss)
"DC-24-V-Stützspannung - Ein-
gang" (→ 2 115)
"Engineering-Schnittstel-
le" (→ 2 118)
[1] Optionaler Druckausgleich
®
performance
1 1
2/X 2
3 3
X5504
Lage
1)
X, 2 oder 3
X, 2 oder 3
X, 2 oder 3
X, 2 oder 3
X oder 2
[1]
X5504
X5505 X4142
36696120715
Nicht gemeinsam
auf einer Lage mit
Steckverbinder:
–
• X4142
• X1523
• X5505
• X4142
• X5505
• X1523
• Optionaler An-
schluss für Po-
tenzialausgleich
X1523
