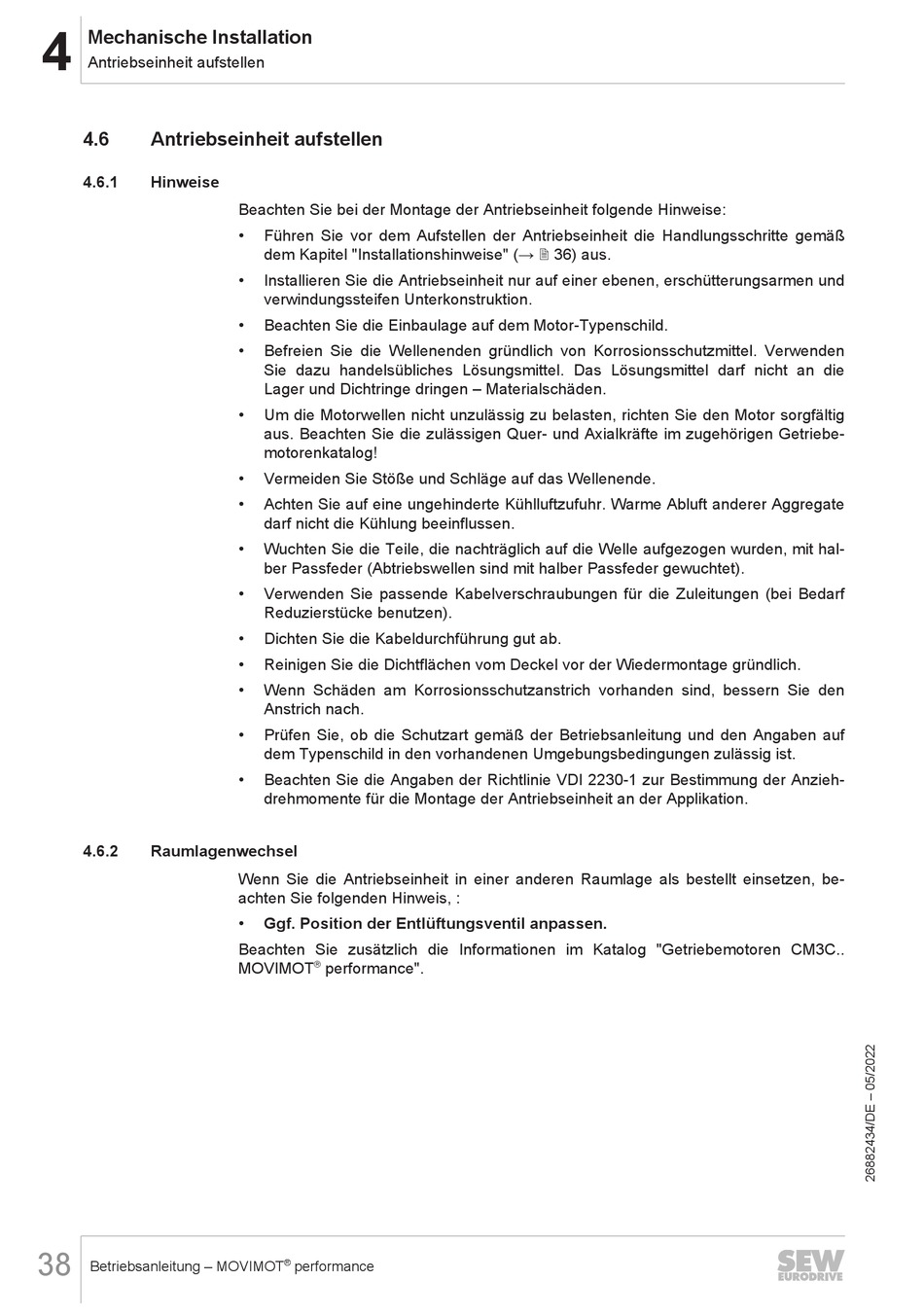

Mechanische Installation
4

Antriebseinheit aufstellen

4.6 Antriebseinheit aufstellen
4.6.1 Hinweise
4.6.2 Raumlagenwechsel
38
Betriebsanleitung – MOVIMOT
Beachten Sie bei der Montage der Antriebseinheit folgende Hinweise:
• Führen Sie vor dem Aufstellen der Antriebseinheit die Handlungsschritte gemäß
dem Kapitel "Installationshinweise" (→ 2 36) aus.
• Installieren Sie die Antriebseinheit nur auf einer ebenen, erschütterungsarmen und
verwindungssteifen Unterkonstruktion.
• Beachten Sie die Einbaulage auf dem Motor-Typenschild.
• Befreien Sie die Wellenenden gründlich von Korrosionsschutzmittel. Verwenden
Sie dazu handelsübliches Lösungsmittel. Das Lösungsmittel darf nicht an die
Lager und Dichtringe dringen – Materialschäden.
• Um die Motorwellen nicht unzulässig zu belasten, richten Sie den Motor sorgfältig
aus. Beachten Sie die zulässigen Quer- und Axialkräfte im zugehörigen Getriebe-
motorenkatalog!
• Vermeiden Sie Stöße und Schläge auf das Wellenende.
• Achten Sie auf eine ungehinderte Kühlluftzufuhr. Warme Abluft anderer Aggregate
darf nicht die Kühlung beeinflussen.
• Wuchten Sie die Teile, die nachträglich auf die Welle aufgezogen wurden, mit hal-
ber Passfeder (Abtriebswellen sind mit halber Passfeder gewuchtet).
• Verwenden Sie passende Kabelverschraubungen für die Zuleitungen (bei Bedarf
Reduzierstücke benutzen).
• Dichten Sie die Kabeldurchführung gut ab.
• Reinigen Sie die Dichtflächen vom Deckel vor der Wiedermontage gründlich.
• Wenn Schäden am Korrosionsschutzanstrich vorhanden sind, bessern Sie den
Anstrich nach.
• Prüfen Sie, ob die Schutzart gemäß der Betriebsanleitung und den Angaben auf
dem Typenschild in den vorhandenen Umgebungsbedingungen zulässig ist.
• Beachten Sie die Angaben der Richtlinie VDI 2230-1 zur Bestimmung der Anzieh-
drehmomente für die Montage der Antriebseinheit an der Applikation.
Wenn Sie die Antriebseinheit in einer anderen Raumlage als bestellt einsetzen, be-
achten Sie folgenden Hinweis, :
• Ggf. Position der Entlüftungsventil anpassen.
Beachten Sie zusätzlich die Informationen im Katalog "Getriebemotoren CM3C..
®
MOVIMOT performance".
®
